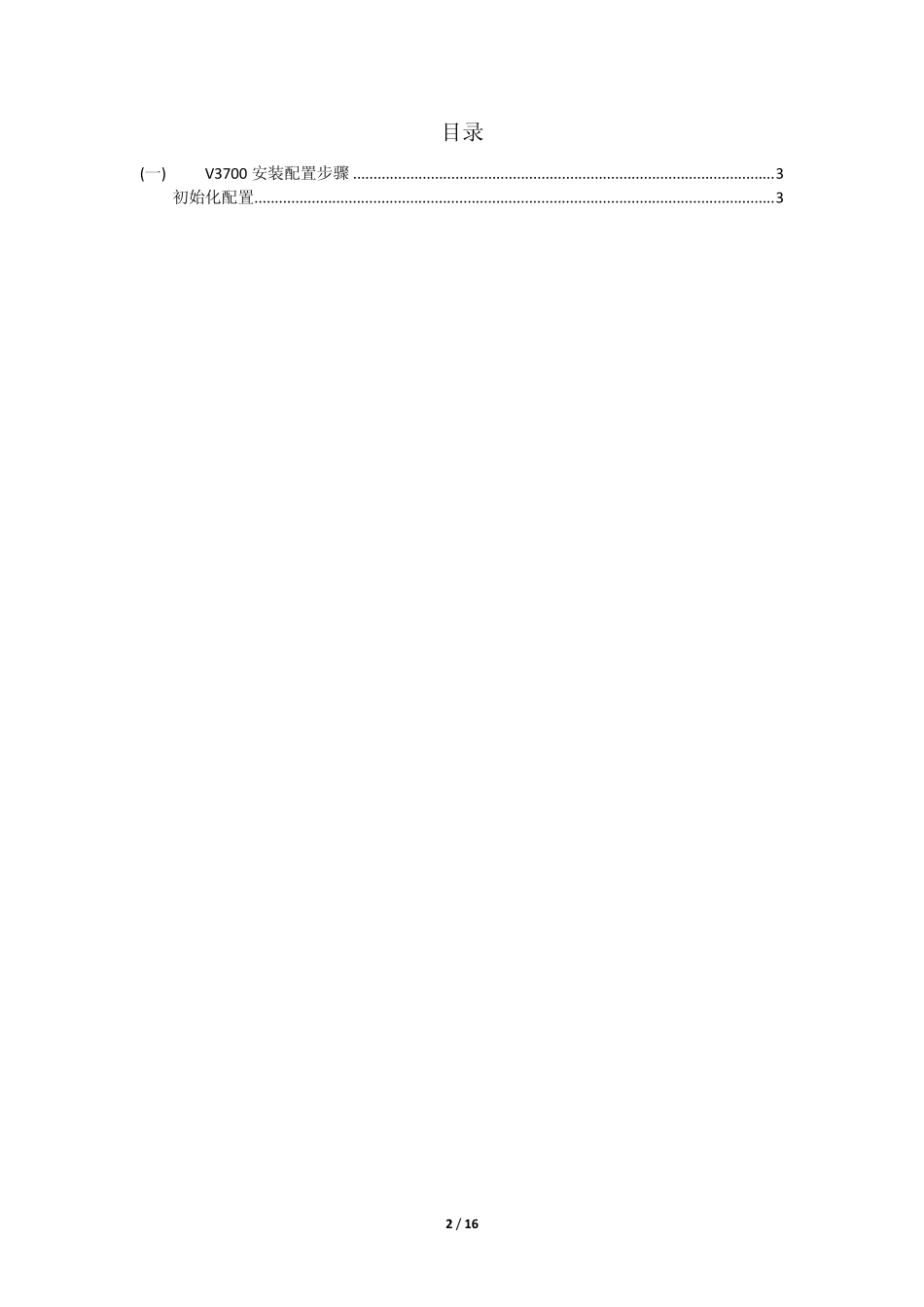

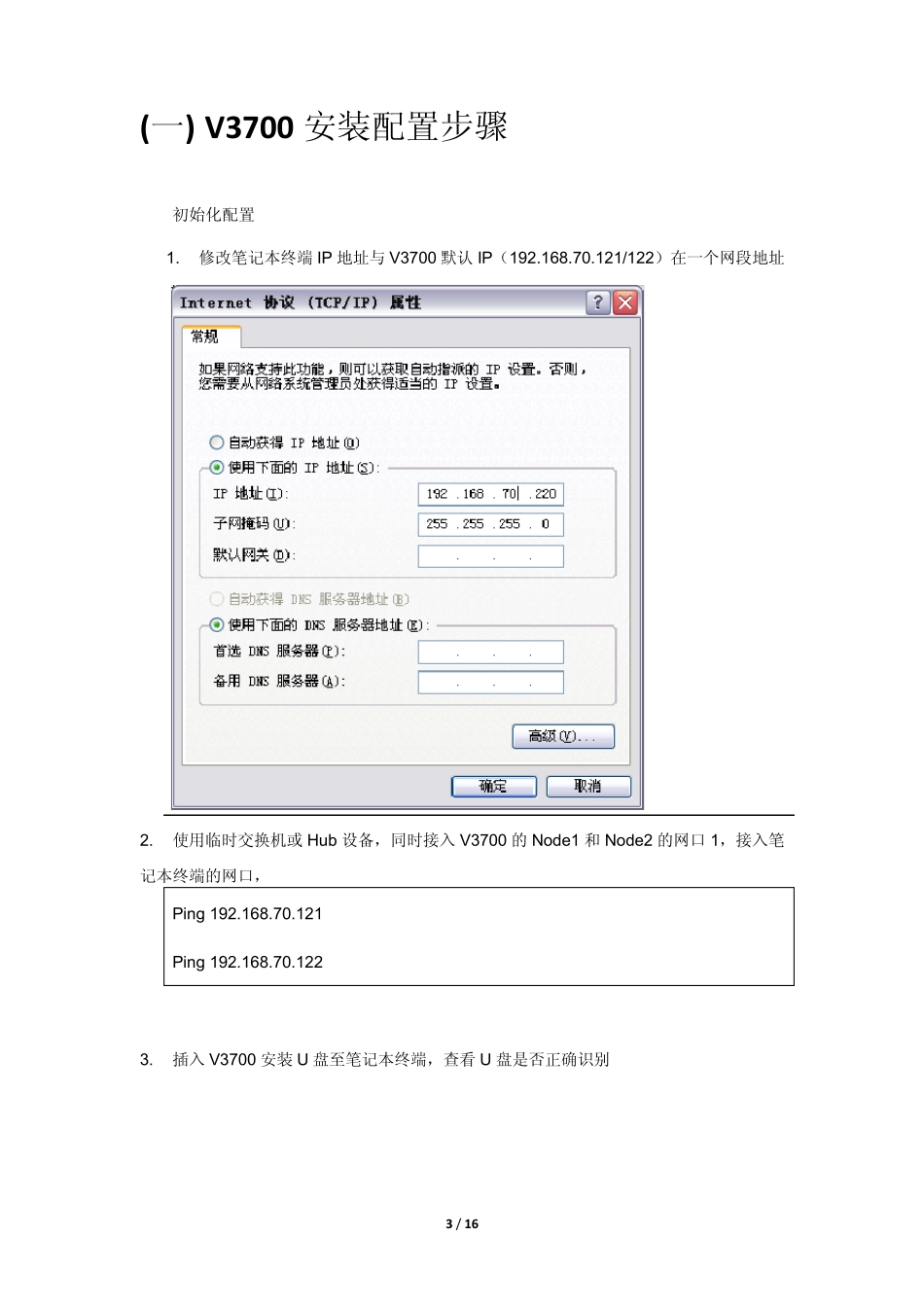

V3700 存储 安装配置步骤 2 / 16 目录 (一) V3700 安装配置步骤 ....................................................................................................... 3 初始化配置............................................................................................................................... 3 3 / 16 (一) V3700 安装配置步骤 初始化配置 1. 修改笔记本终端 IP 地址与 V3700 默认 IP（192.168.70.121/122）在一个网段地址 2. 使用临时交换机或 Hub 设备，同时接入 V3700 的 Node1 和 Node2 的网口 1，接入笔记本终端的网口， Ping 192.168.70.121 Ping 192.168.70.122 3. 插入 V3700 安装 U 盘至笔记本终端，查看 U 盘是否正确识别 4 / 16 4. 打开安装U 盘，查看安装文件“ InitTool.exe” 5. 点击“ InitTool.exe”，弹出“I.B.M Storwise V3700 初始化工具”窗口 5 / 16 6. 选择第一项 7. 点击“下一步” 6 / 16 8. 弹出如下窗口，填入V3700 的IP 地址，点击下一步 9. 弹出窗口如下，点击完成 7 / 16 10. 在计算机中，弹出U 盘 11. 把U 盘插入V3700 控制器任意USB 口中，待淡黄色指示灯停止闪烁后，从系统拔出U盘 12. 修改笔记本终端IP 地址与V3700 在一个网段地址 8 / 16 13. 再次把U 盘插入笔记本终端 14. 点击“ InitTool.ex e”，继续初始化 V3700 9 / 16 15. 弹出窗口如下，点击“启动 GU I” 16. 弹出窗口如下，选择“继续访问不安全的内容” 10 / 16 17. 弹出窗口如下，输入密码passw 0rd，点击“继续” 18. 弹出窗口如下，选择“我同意许可协议的条款”，点击“下一步” 11 / 16 19. 弹出窗口如下，名称栏中填入“V3700_1”，密码栏中不填，点击“下一步” 20. 弹出窗口如下，根据实际时间修改日期和时间，选择“24 小时”，点击“下一步” 12 / 16 21. 待系统运行完成，弹出如下窗口，点击“关闭”即可 22. 弹出如下窗口，点击“下一步” 13 / 16 23. 弹出如下窗口，点击“下一步” 24. 弹出如下窗口，点击“下一步” 14 / 16 25. 待系统运行完毕，弹出如下窗口，点击“关闭” 26. 弹出如下窗口，勾选取消“是，立即自动运行配置内部存储器”，点击“完成” 15 / 16 27. 待系统运行完毕，弹出如下窗口，点击“关闭” 28. 弹出如下窗口，进入 V3700 GUI 管理界面，点击“关闭” 16 / 16 29. 初始化完毕
