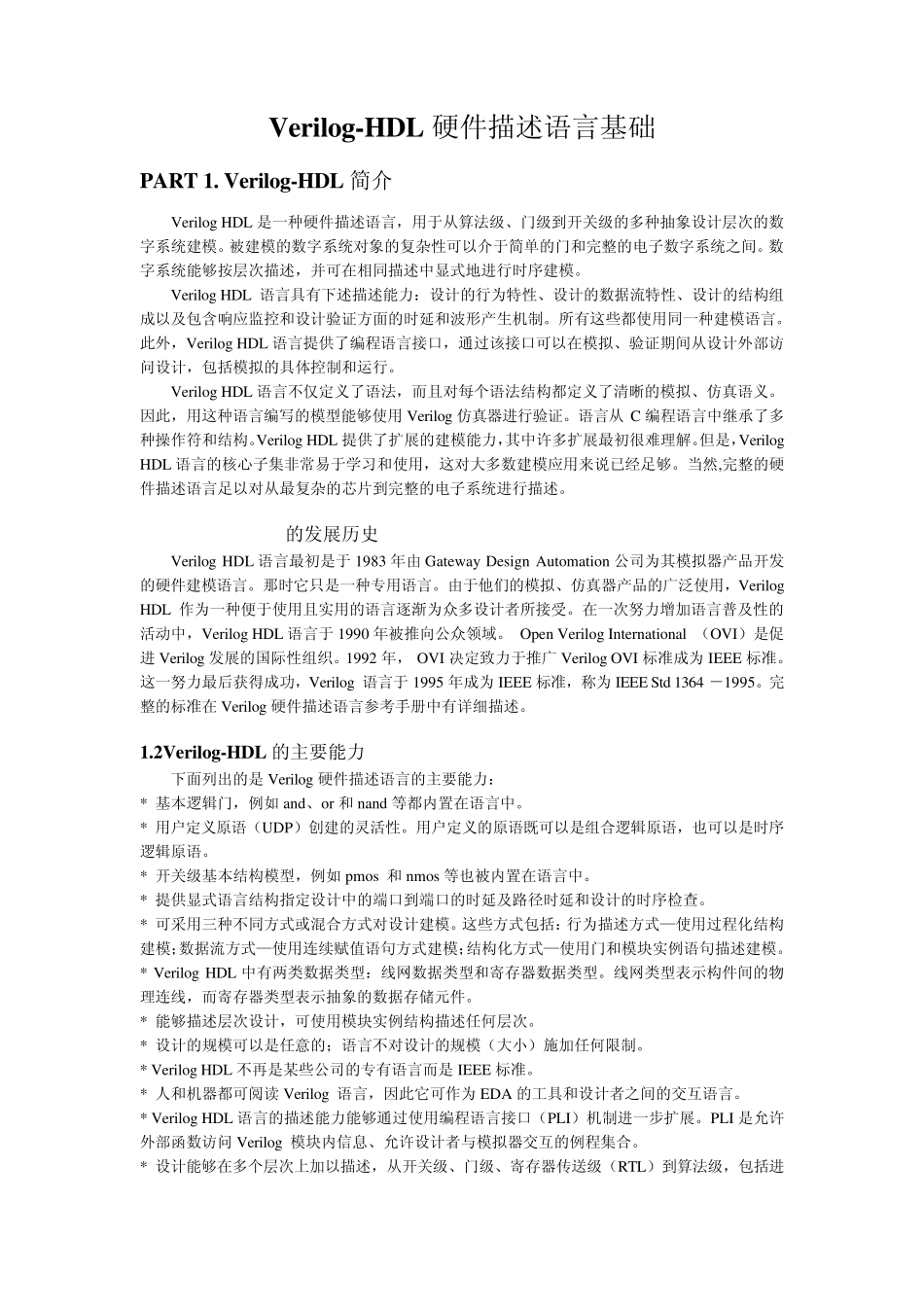

Verilog语言基础_第1页
1/31

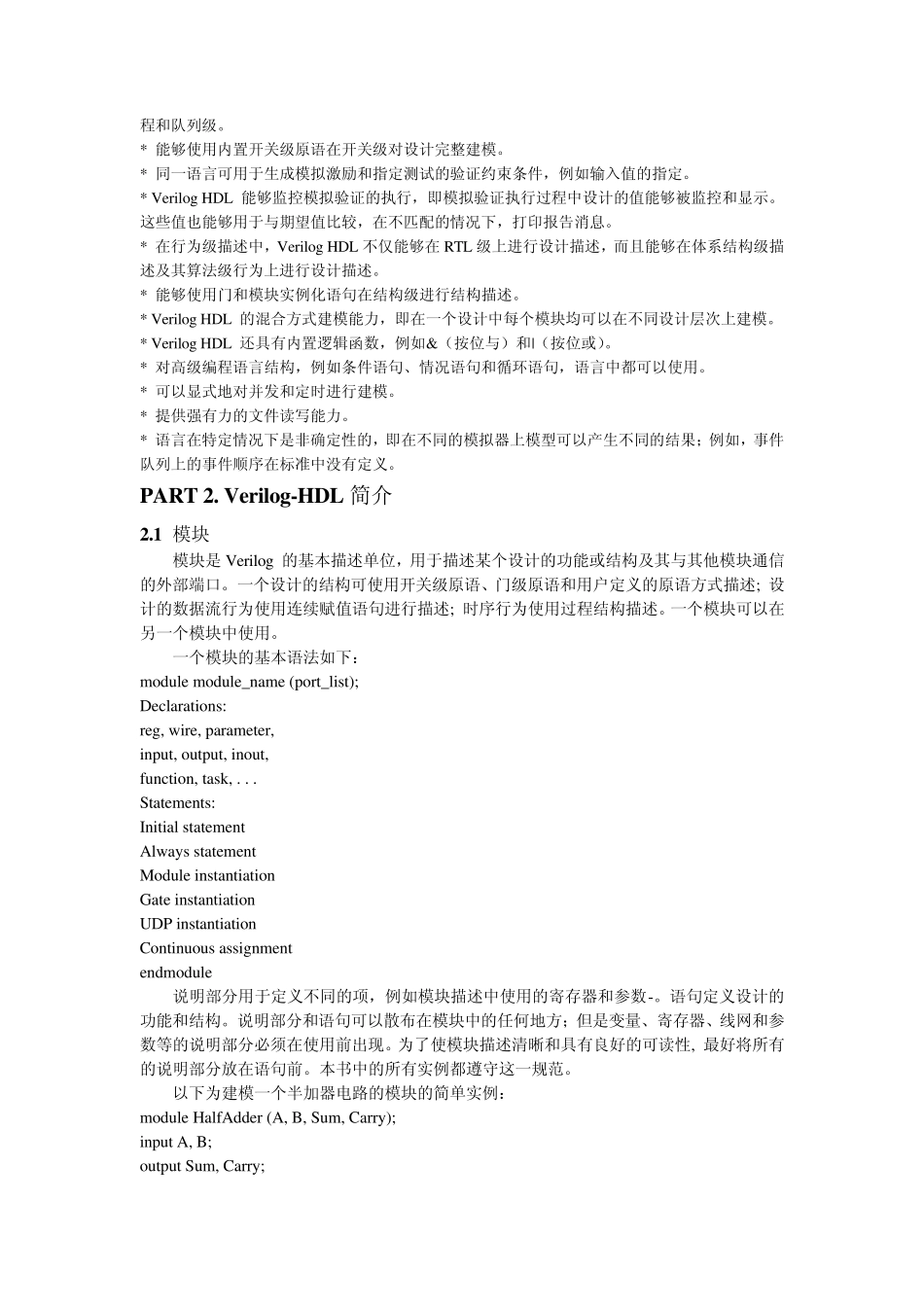

Verilog语言基础_第2页
2/31

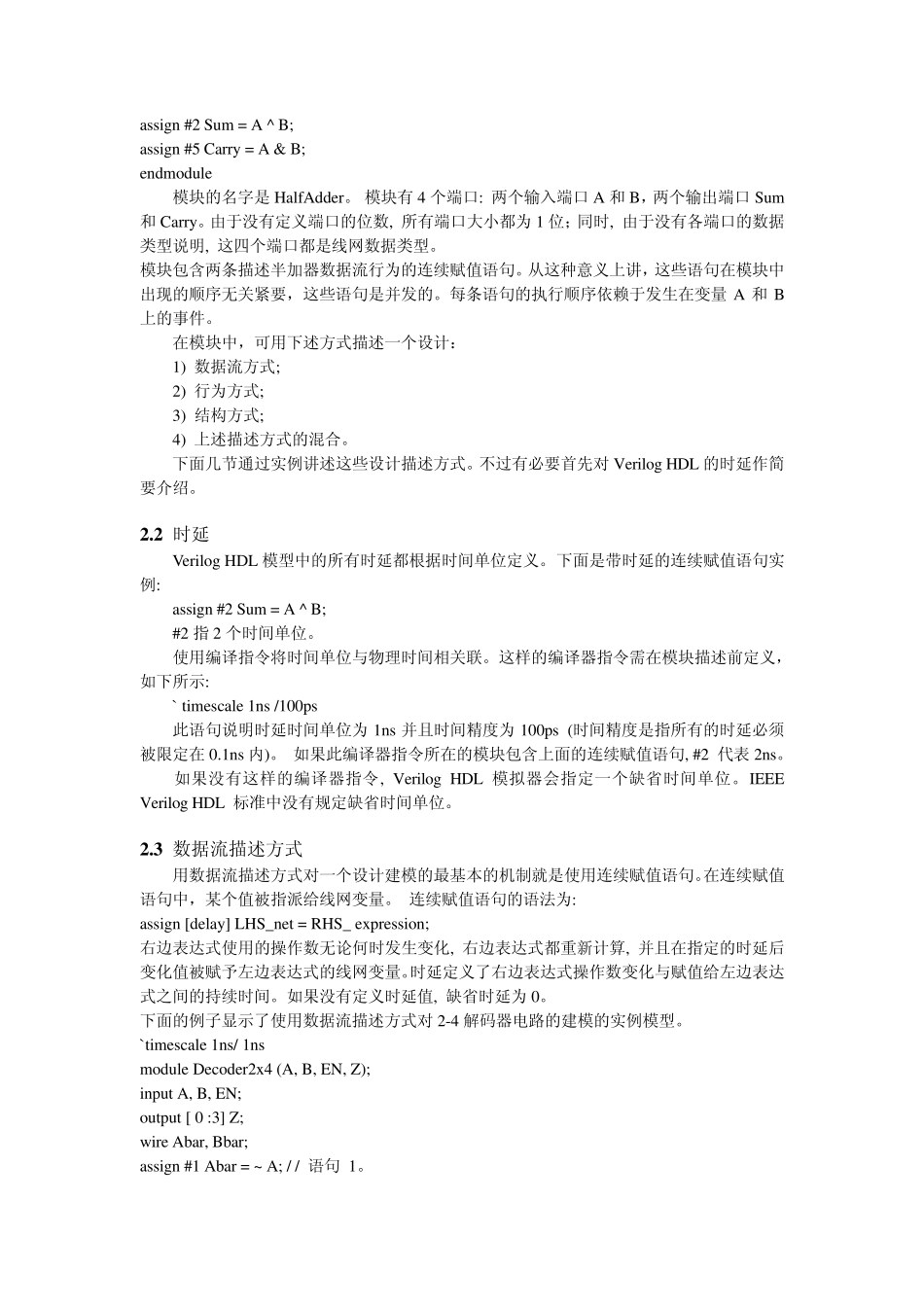

Verilog语言基础_第3页
3/31
Verilog-HDL 硬件描述语言基础 PART 1. Verilog-HDL 简介 Verilog HDL 是一种硬件描述语言,用于从算法级、门级到开关级的多种抽象设计层次的数字系统建模。被建模的数字系统对象的复杂性可以介于简单的门和完整的电子数字系统之间。数字系统能够按层次描述,并可在相同描述中显式地进行时序建模。 Verilog HDL 语言具有下述描述能力:设计的行为特性、设计的数据流特性、设计的结构组成以及包含响应监控和设计验证方面的时延和波形产生机制。所有这些都使用同一种建模语言。此外,Verilog HDL 语言提供了编程语言接口,通过该接口可以在模拟、验证期间从设计外部访问设计,包括模拟的具体控制和运行。 Verilog HDL 语言不仅定义了语法,而且对每个语法结构都定义了清晰的模拟、仿真语义。因此,用这种语言编写的模型能够使用 Verilog 仿真器进行验证。语言从 C 编程语言中继承了多种操作符和结构。Verilog HDL 提供了扩展的建模能力,其中许多扩展最初很难理解。但是,Verilog HDL 语言的核心子集非常易于学习和使用,这对大多数建模应用来说已经足够。当然,完整的硬件描述语言足以对从最复杂的芯片到完整的电子系统进行描述。 1.1 Verilog-HDL的发展历史 Verilog HDL 语言最初是于 1983 年由Gateway Design Automation 公司为其模拟器产品开发的硬件建模语言。那时它只是一种专用语言。由于他们的模拟、仿真器产品的广泛使用,Verilog HDL 作为一种便于使用且实用的语言逐渐为众多设计者所接受。在一次努力增加语言普及性的活动中,Verilog HDL 语言于 1990 年被推向公众领域。 Open Verilog International (OVI)是促进 Verilog 发展的国际性组织。1992 年, OVI 决定致力于推广Verilog OVI 标准成为 IEEE 标准。这一努力最后获得成功,Verilog 语言于 1995 年成为 IEEE 标准,称为 IEEE Std 1364 -1995。完整的标准在 Verilog 硬件描述语言参考手册中有详细描述。 1.2Verilog-HDL 的主要能力 下面列出的是 Verilog 硬件描述语言的主要能力: * 基本逻辑门,例如and、or 和 nand 等都内置在语言中。 * 用户定义原语(UDP)创建的灵活性。用户定义的原语既可以是组合逻辑原语,也可以是时序逻辑原语。 * 开关级基本结构模型,例如pmos 和 nmos 等也被内置在语言中。 * 提供显式语言结构指定设计中的端口到端口的时延及路径时延和设计的时序检查。 * 可...
