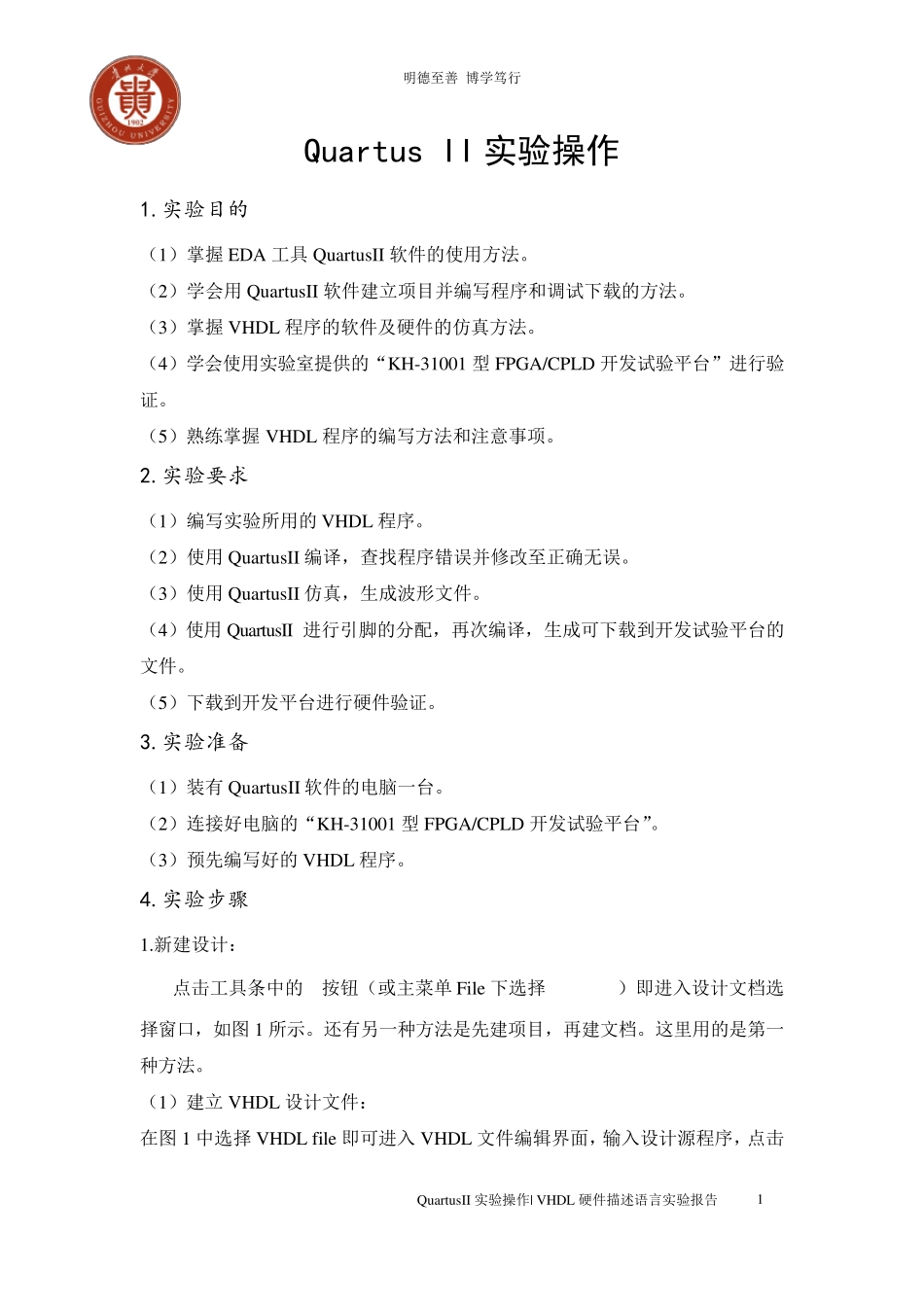

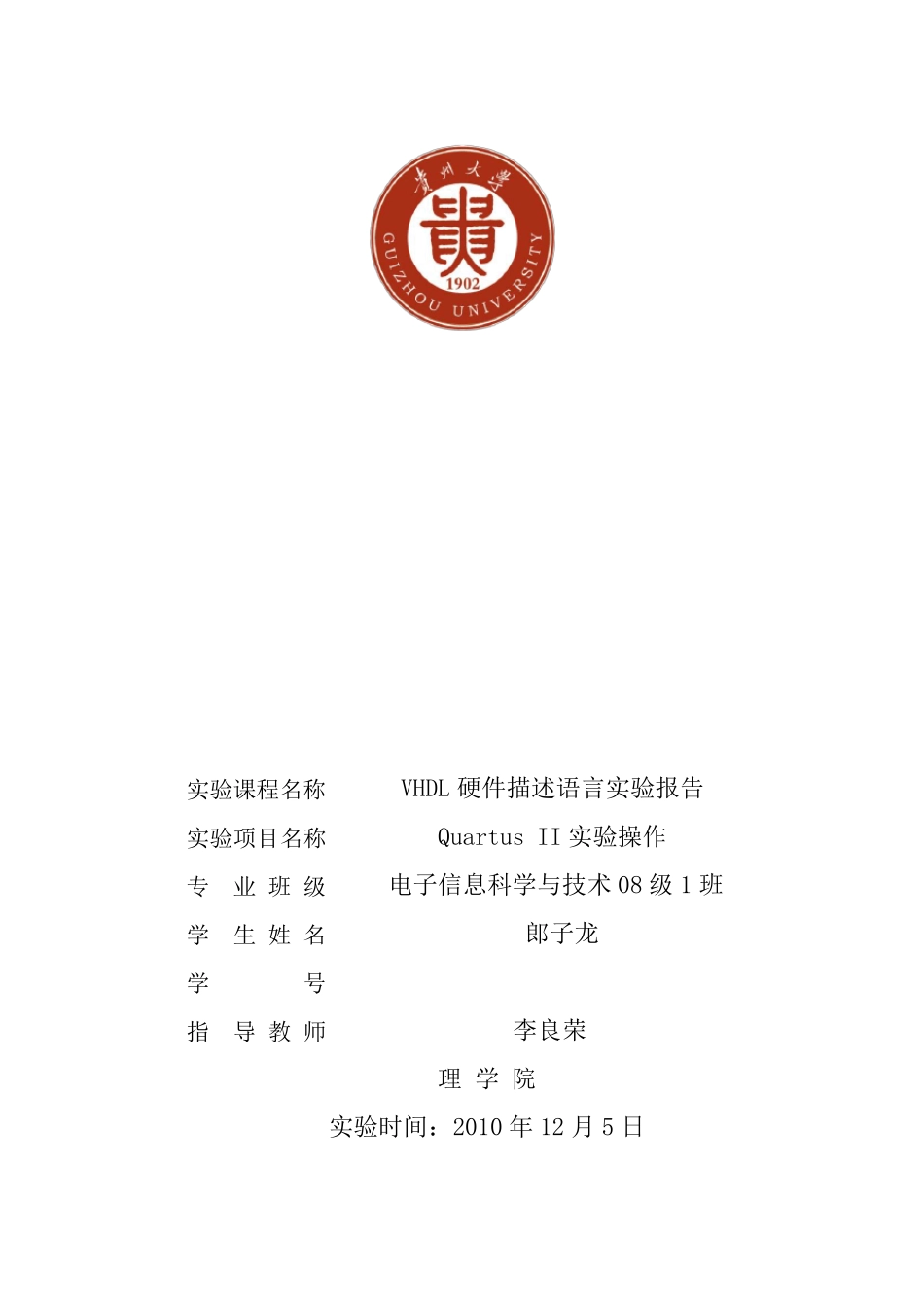

实验课程名称 VHDL 硬件描述语言实验报告 实验项目名称 Quartus II 实验操作 专 业 班 级 电子信息科学与技术 08 级1 班 学 生 姓 名 郎子龙 学 号************指 导 教 师 李良荣 理 学 院 实验时间：2010 年 12 月 5 日 明德至善 博学笃行 QuartusII 实验操作| VHDL 硬件描述语言实验报告 1 Quartus II 实验操作 1.实验目的 （1）掌握EDA 工具QuartusII 软件的使用方法。 （2）学会用QuartusII 软件建立项目并编写程序和调试下载的方法。 （3）掌握VHDL 程序的软件及硬件的仿真方法。 （4）学会使用实验室提供的“KH-31001 型 FPGA/CPLD 开发试验平台”进行验证。 （5）熟练掌握VHDL 程序的编写方法和注意事项。 2.实验要求 （1）编写实验所用的VHDL 程序。 （2）使用QuartusII 编译，查找程序错误并修改至正确无误。 （3）使用QuartusII 仿真，生成波形文件。 （4）使用QuartusII 进行引脚的分配，再次编译，生成可下载到开发试验平台的文件。 （5）下载到开发平台进行硬件验证。 3.实验准备 （1）装有 QuartusII 软件的电脑一台。 （2）连接好电脑的“KH-31001 型 FPGA/CPLD 开发试验平台”。 （3）预先编写好的VHDL 程序。 4.实验步骤 1.新建设计： 点击工具条中的按钮（或主菜单 File 下选择）即进入设计文档选择窗口，如图 1 所示。还有另一种方法是先建项目，再建文档。这里用的是第一种方法。 （1）建立VHDL 设计文件： 在图 1 中选择 VHDL file 即可进入 VHDL 文件编辑界面，输入设计源程序，点击明德至善 博学笃行 2 VHDL 硬件描述语言实验报告|QuartusII 实验操作 保存文件，这时将弹出如图2 所示提示窗口，选择存储目标文件夹、输入文件名后点击，又出现如图3 追求的项目存储提示窗口，点击“是”后弹出如图4 所示信 图1 QuartusII 设计界面及文档建立方法 息 输入提示窗，在中 输入D:/Users/MSI/Documents/QUARTUSII/CNT4/CNT4 后点击，可能会弹出如图5 所示询问信息（不存在，是否现在创建该项目文件夹），点击“是”确定即可，保存后界面如图6 所示。可以注意到文件的路径、工具按钮以及示窗中信息的变化。 图2 文件保存提示窗 明德至善 博学笃行 QuartusII 实验操作| VHDL 硬件描述语言实验报告 3 图3 项目建立提示窗 新建一个VHDL 程序，编写如下： --这是一个4 位加法计数器的VHDL 程序。...
