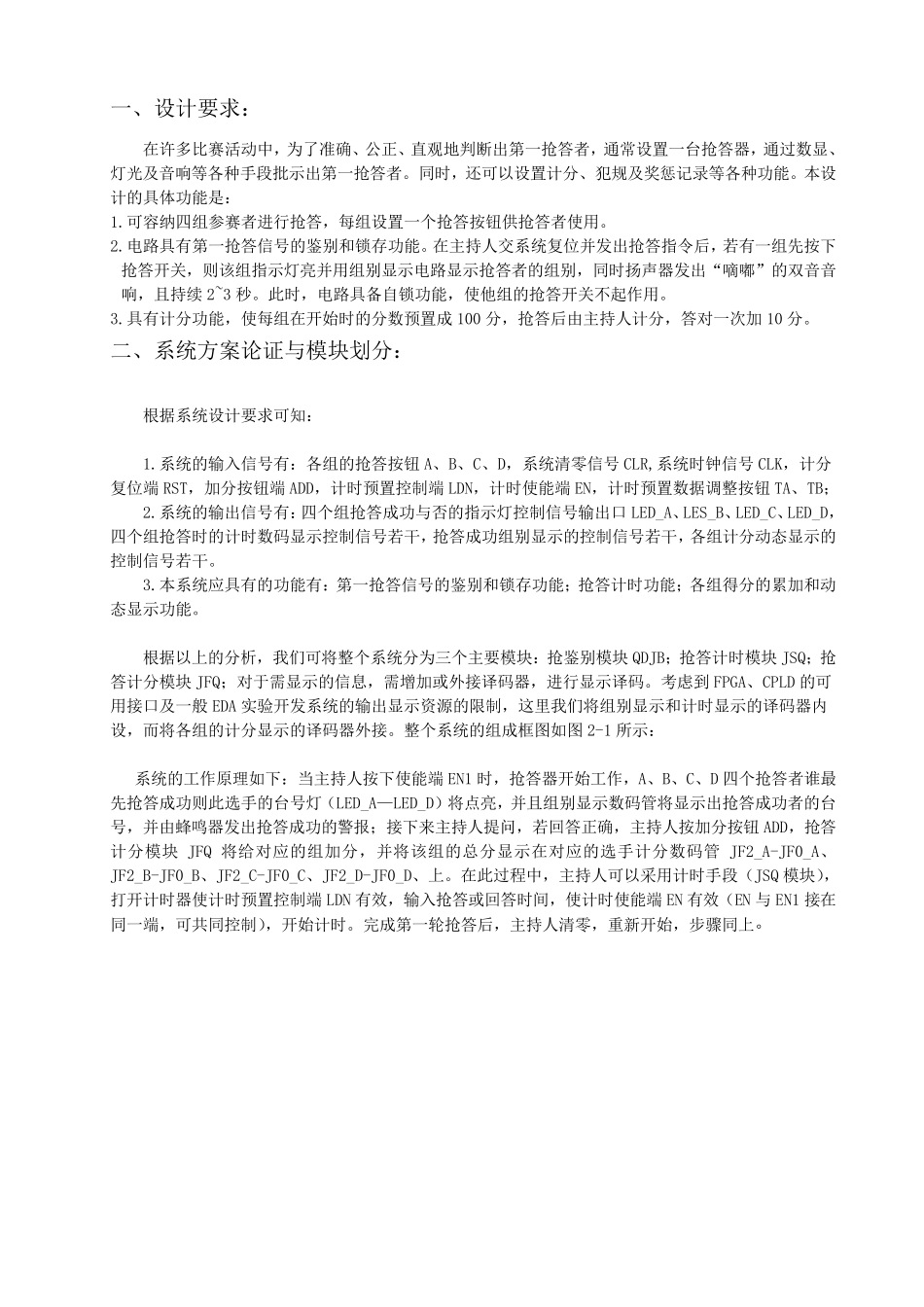

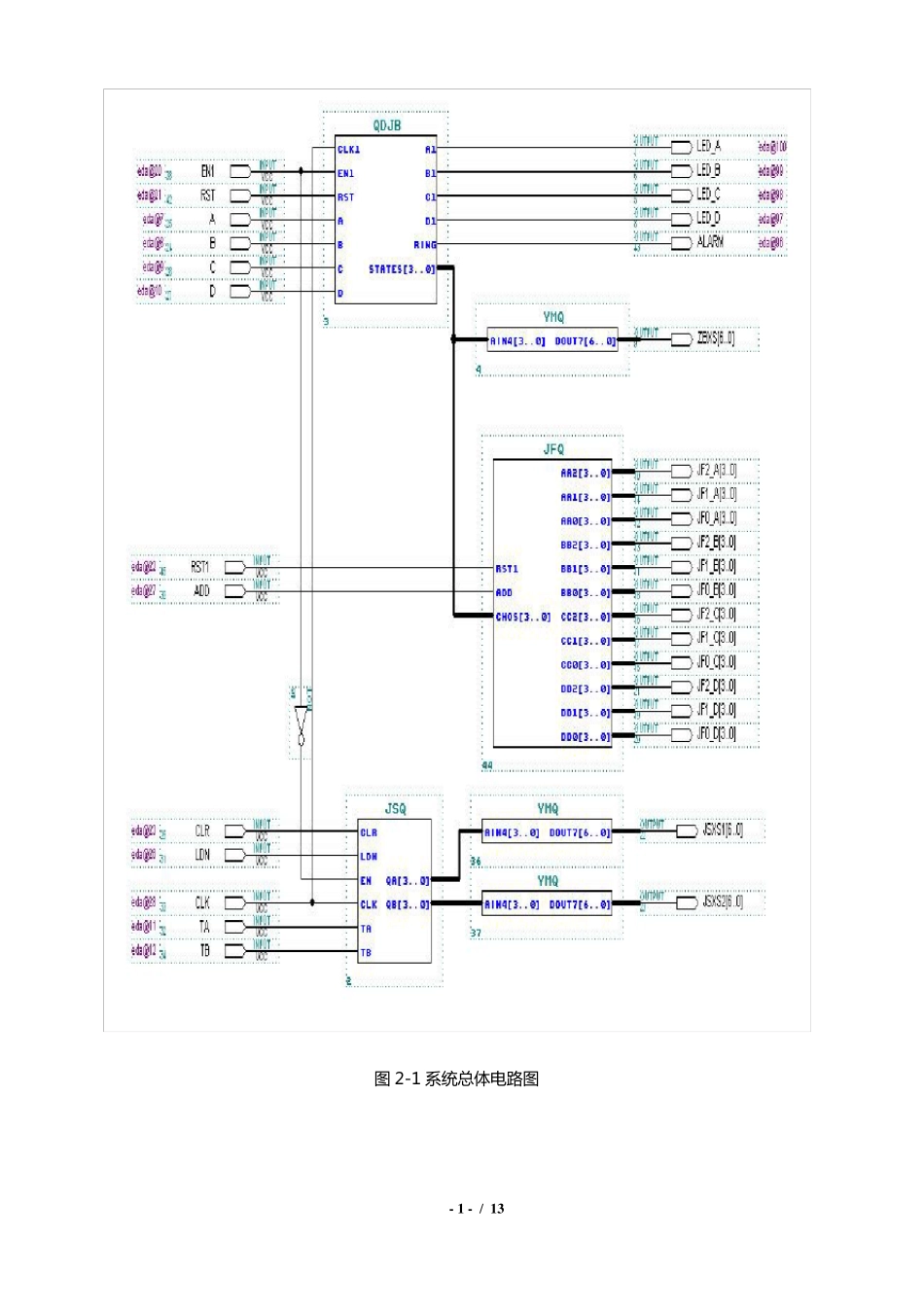

一 、 设 计 要 求 : 在 许 多 比 赛 活 动 中 , 为 了 准 确 、 公 正 、 直 观 地 判 断 出 第 一 抢 答 者 , 通 常 设 置 一 台 抢 答 器 , 通 过 数 显 、灯 光 及 音 响 等 各 种 手 段 批 示 出 第 一 抢 答 者 。 同 时 , 还 可 以 设 置 计 分 、 犯 规 及 奖 惩 记 录 等 各 种 功 能 。 本 设计 的 具 体 功 能 是 : 1.可 容 纳 四 组 参 赛 者 进 行 抢 答 , 每 组 设 置 一 个 抢 答 按 钮 供 抢 答 者 使 用 。 2.电 路 具 有 第 一 抢 答 信 号 的 鉴 别 和 锁 存 功 能 。 在 主 持 人 交 系 统 复 位 并 发 出 抢 答 指 令 后 , 若 有 一 组 先 按 下抢 答 开 关 , 则 该 组 指 示 灯 亮 并 用 组 别 显 示 电 路 显 示 抢 答 者 的 组 别 , 同 时 扬 声 器 发 出 “ 嘀 嘟 ” 的 双 音 音响 , 且 持 续 2~3 秒 。 此 时 , 电 路 具 备自锁 功 能 , 使 他组 的 抢 答 开 关 不起作用 。 3.具 有 计 分 功 能 , 使 每 组 在 开 始时 的 分 数 预置 成100 分 , 抢 答 后 由主 持 人 计 分 , 答 对一 次加10 分 。 二、 系 统 方案论证与模块划分 : 根据系 统 设 计 要 求 可 知: 1.系 统 的 输入信 号 有 : 各 组 的 抢 答 按 钮 A、 B、 C、 D, 系 统 清零信 号 CLR,系 统 时 钟信 号 CLK, 计 分复 位 端RST, 加分 按 钮 端ADD, 计 时 预置 控制端LDN, 计 时 使 能 端EN, 计 时 预置 数 据调整按 钮 TA、 TB; 2.系 统 的 输出 信 号 有 : 四 个 组 抢 答 成功 与否的 指 示 灯 控制信 号 输出 口LED_A、 LES_B、 LED_C、 LED_D,四 个 组 抢 答 时 的 计 时 数 码显 示 控制信 号 若 干, 抢 答 成功 组 别 显 示 的 控制信 号 若 干, 各 组 计 分 动 态显 示 的控制信 号 若 干。 3.本 系 统 应具 有 的 功 能 有 : 第 一 抢 答 信 号 的 鉴 别 和 锁 存 功 能 ;抢 答 计 时 功 能 ;各 组 得分 的 累加和 动态显 示 功...
