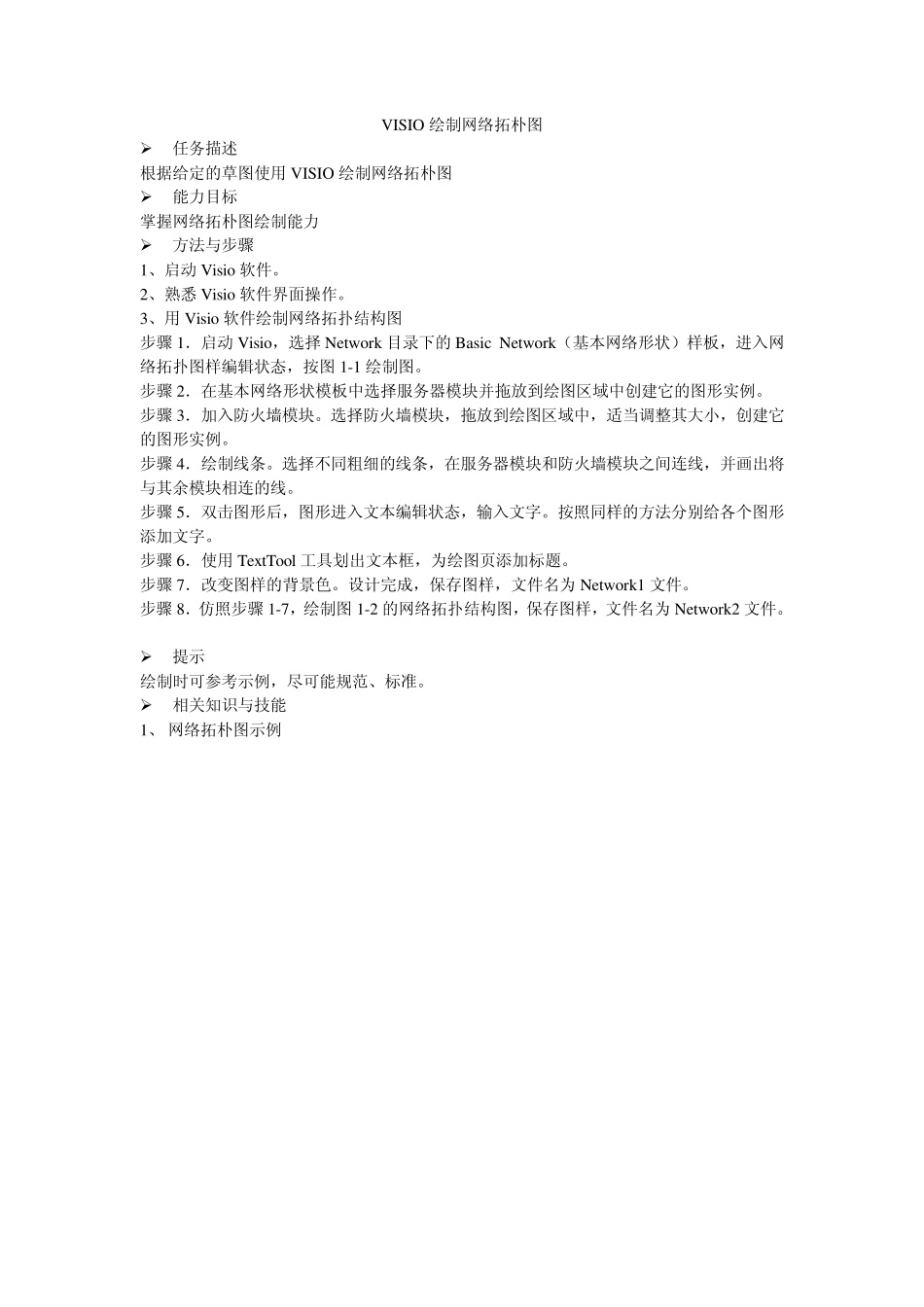

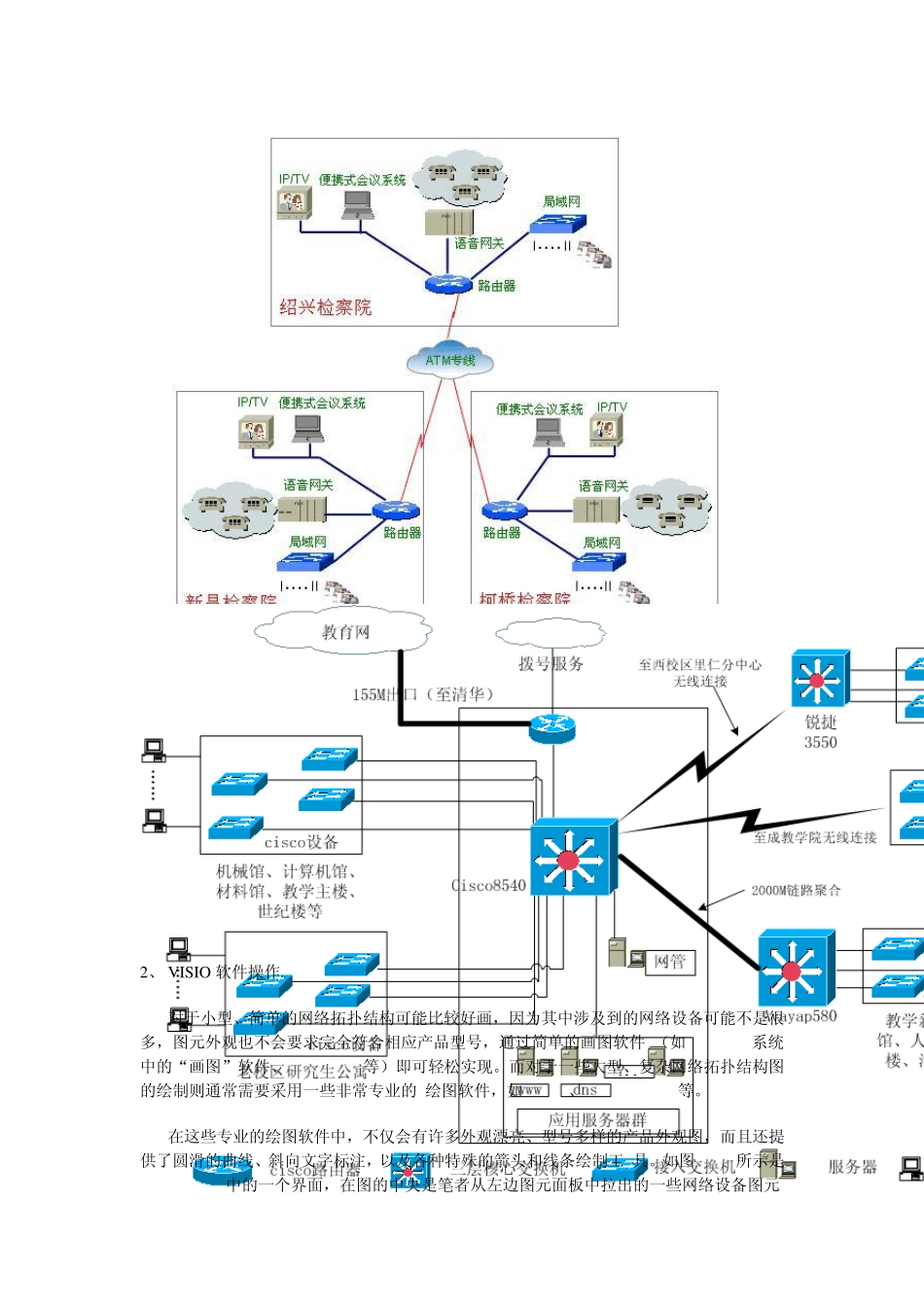

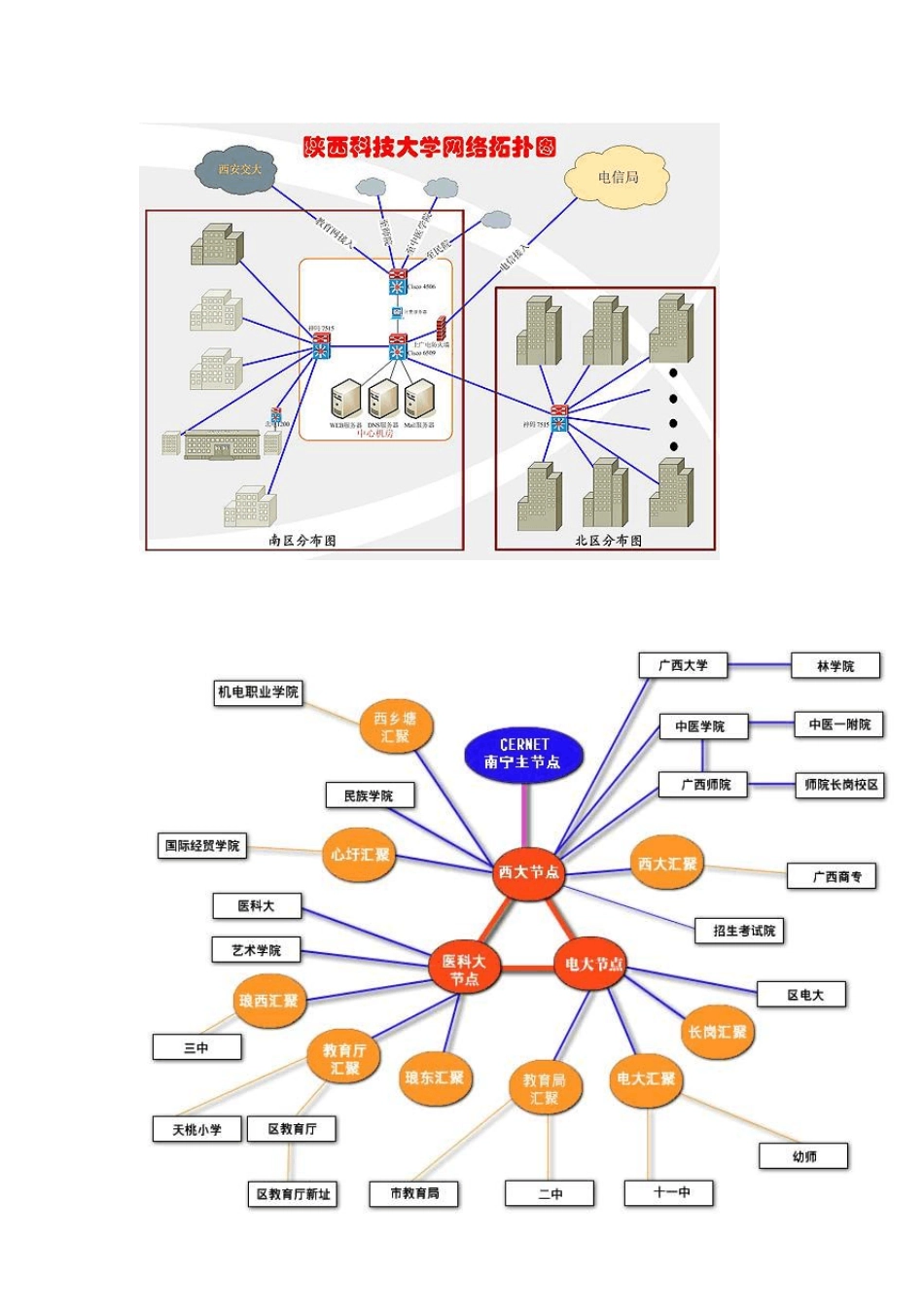

VISIO 绘制网络拓朴图 任务描述 根据给定的草图使用VISIO 绘制网络拓朴图 能力目标 掌握网络拓朴图绘制能力 方法与步骤 1、启动 Visio 软件。 2、熟悉 Visio 软件界面操作。 3、用Visio 软件绘制网络拓扑结构图 步骤1．启动 Visio，选择 Network 目录下的Basic Network（基本网络形状）样板，进入网络拓扑图样编辑状态，按图1-1 绘制图。 步骤2．在基本网络形状模板中选择服务器模块并拖放到绘图区域中创建它的图形实例。 步骤3．加入防火墙模块。选择防火墙模块，拖放到绘图区域中，适当调整其大小，创建它的图形实例。 步骤4．绘制线条。选择不同粗细的线条，在服务器模块和防火墙模块之间连线，并画出将与其余模块相连的线。 步骤5．双击图形后，图形进入文本编辑状态，输入文字。按照同样的方法分别给各个图形添加文字。 步骤6．使用TextTool 工具划出文本框，为绘图页添加标题。 步骤7．改变图样的背景色。设计完成，保存图样，文件名为 Network1 文件。 步骤8．仿照步骤1-7，绘制图1-2 的网络拓扑结构图，保存图样，文件名为 Network2 文件。 提示 绘制时可参考示例，尽可能规范、标准。 相关知识与技能 1、 网络拓朴图示例 2、 V ISIO 软件操作 对于小型、简单的网络拓扑结构可能比较好画，因为其中涉及到的网络设备可能不是很多，图元外观也不会要求完全符合相应产品型号，通过简单的画图软件 （如Windows系统中的“画图”软件、HyperSnap等）即可轻松实现。而对于一些大型、复杂网络拓扑结构图的绘制则通常需要采用一些非常专业的 绘图软件，如Visio、LAN MapShot等。 在这些专业的绘图软件中，不仅会有许多外观漂亮、型号多样的产品外观图，而且还提供了圆滑的曲线、斜向文字标注，以及各种特殊的箭头和线条绘制工 具。如图1-19所示是Visio 2003中的一个界面，在图的中央是笔者从左边图元面板中拉出的一些网络设备图元（从左上到右外依次为：集线器、路由器、服务器、防火墙、无线访问点、 MODEM和大型机），从中可以看出，这些设备图元外观都非常漂亮。当然实际中可以从软件中直接提取的图元远不止这些。这些都可以从其左边图元面板中直接 得到。本节和下节将简单介绍这两款网络结构软件在网络拓扑结构绘制中的应用方法。 Visio系列软件是微软公司开发的高级绘图软件，属于 Office系列，可以绘制流程图、网络拓扑图、组织结构图、机械工程图、流程图等。它...
