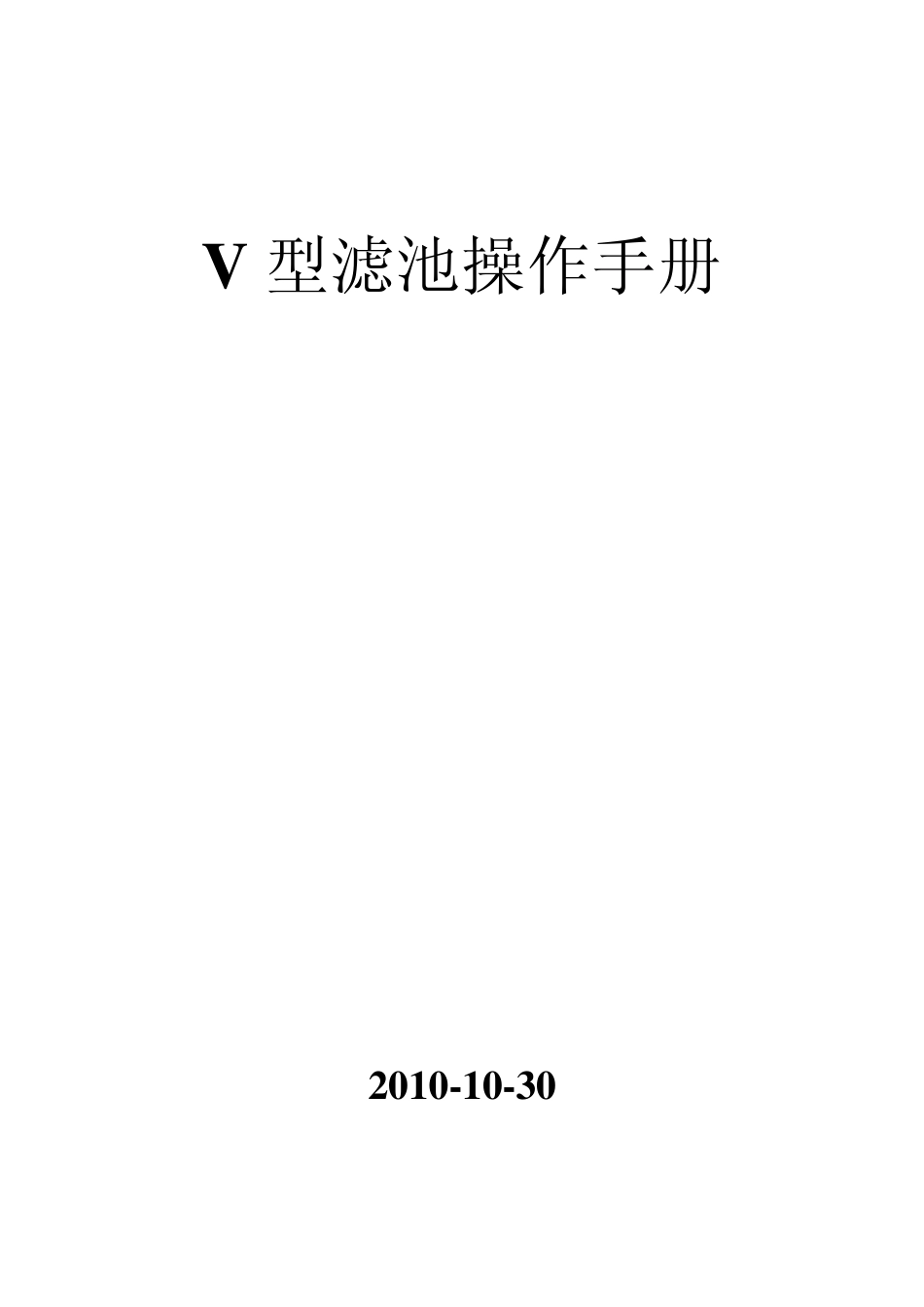

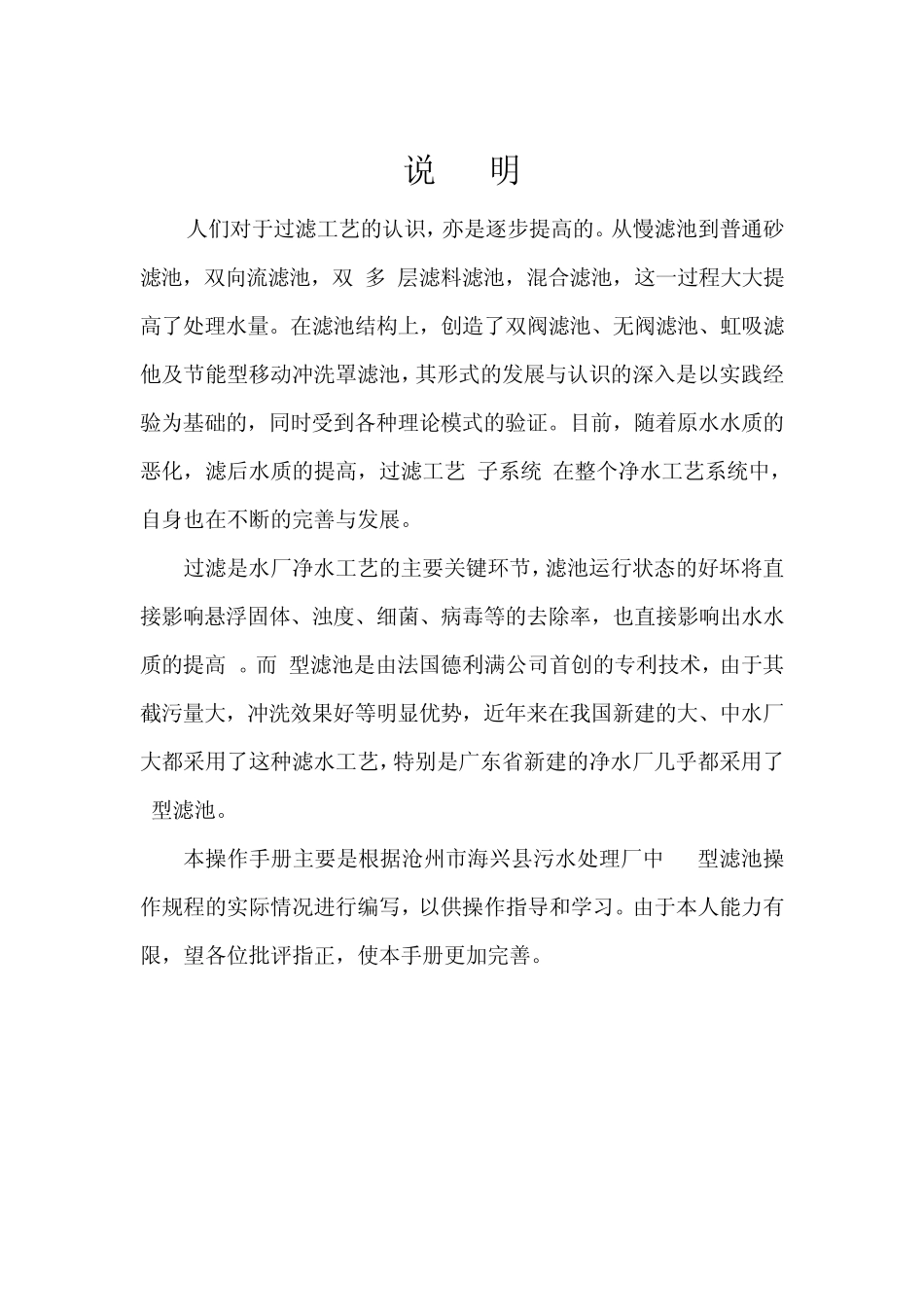

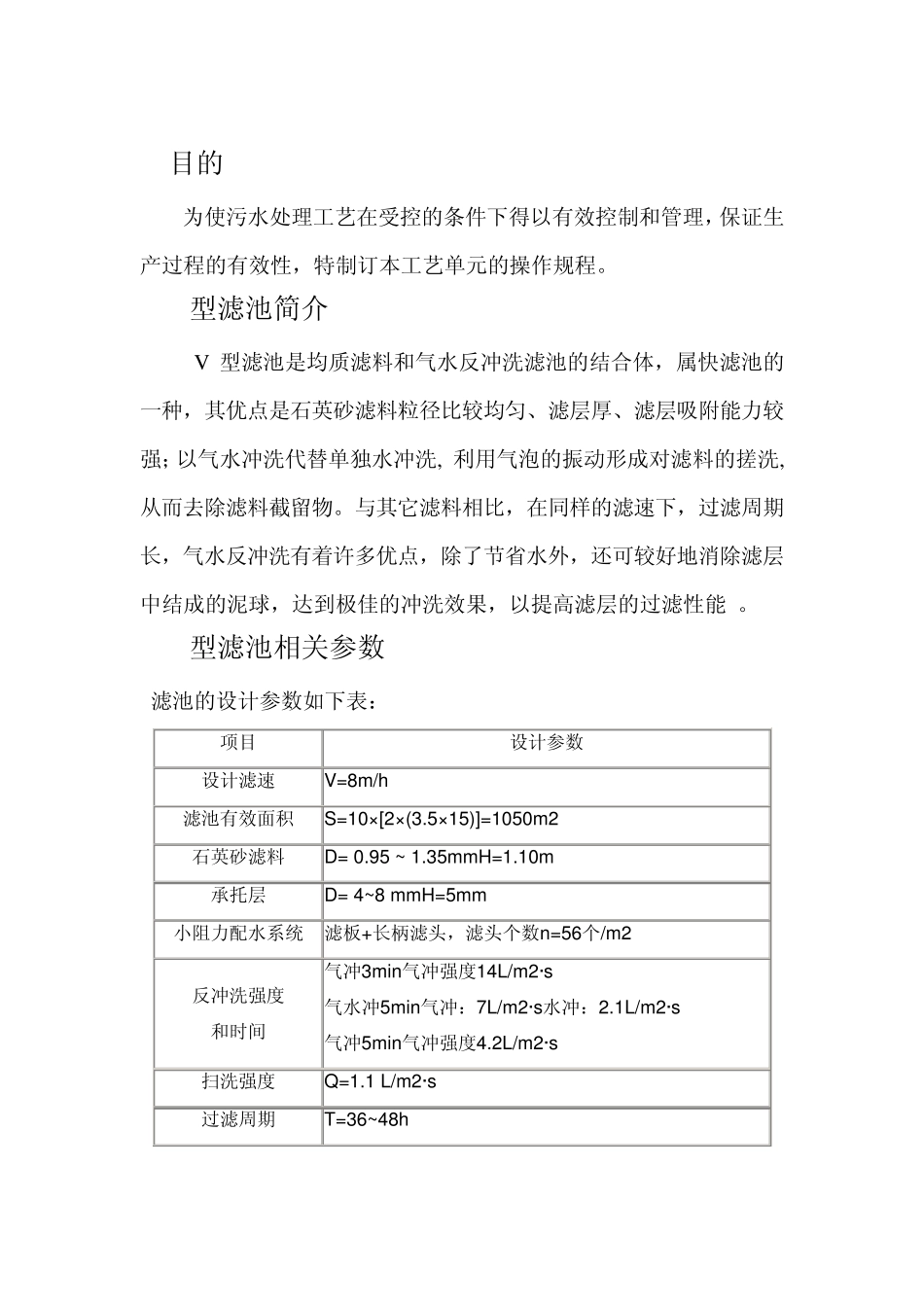

V 型滤池操作手册 2010-10-30 说 明 人们对于过滤工艺的认识，亦是逐步提高的。从慢滤池到普通砂滤池，双向流滤池，双(多)层滤料滤池，混合滤池，这一过程大大提高了处理水量。在滤池结构上，创造了双阀滤池、无阀滤池、虹吸滤他及节能型移动冲洗罩滤池，其形式的发展与认识的深入是以实践经验为基础的，同时受到各种理论模式的验证。目前，随着原水水质的恶化，滤后水质的提高，过滤工艺(子系统)在整个净水工艺系统中，自身也在不断的完善与发展。 过滤是水厂净水工艺的主要关键环节，滤池运行状态的好坏将直接影响悬浮固体、浊度、细菌、病毒等的去除率，也直接影响出水水质的提高 。而V型滤池是由法国德利满公司首创的专利技术，由于其截污量大，冲洗效果好等明显优势，近年来在我国新建的大、中水厂大都采用了这种滤水工艺，特别是广东省新建的净水厂几乎都采用了V型滤池。 本操作手册主要是根据沧州市海兴县污水处理厂中 V型滤池操作规程的实际情况进行编写，以供操作指导和学习。由于本人能力有限，望各位批评指正，使本手册更加完善。 1.目的 为使污水处理工艺在受控的条件下得以有效控制和管理，保证生产过程的有效性，特制订本工艺单元的操作规程。 2.V型滤池简介 V型滤池是均质滤料和气水反冲洗滤池的结合体，属快滤池的一种，其优点是石英砂滤料粒径比较均匀、滤层厚、滤层吸附能力较强；以气水冲洗代替单独水冲洗, 利用气泡的振动形成对滤料的搓洗,从而去除滤料截留物。与其它滤料相比，在同样的滤速下，过滤周期长，气水反冲洗有着许多优点，除了节省水外，还可较好地消除滤层中结成的泥球，达到极佳的冲洗效果，以提高滤层的过滤性能 。 3.V型滤池相关参数 滤池的设计参数如下表： 项目 设计参数 设计滤速 V=8m/h 滤池有效面积 S=10×[2×(3.5×15)]=1050m2 石英砂滤料 D= 0.95 ~ 1.35mmH=1.10m 承托层 D= 4~8 mmH=5mm 小阻力配水系统 滤板+长柄滤头，滤头个数n=56个/m2 反冲洗强度 和时间 气冲3min气冲强度14L/m2·s 气水冲5min气冲：7L/m2·s水冲：2.1L/m2·s 气冲5min气冲强度4.2L/m2·s 扫洗强度 Q=1.1 L/m2·s 过滤周期 T=36~48h 目前国内水厂对V 型滤池气水反冲洗技术的应用还存在一些技术问题，主要是反冲洗强度控制不适合，冲洗历时选择不当等，而且要求滤层不发生明显的膨胀现象，保证膨胀率小于10％．V 型滤池通常的气水反冲洗设计参数为气冲洗强度为13．9—16．6L/m2/s；...
