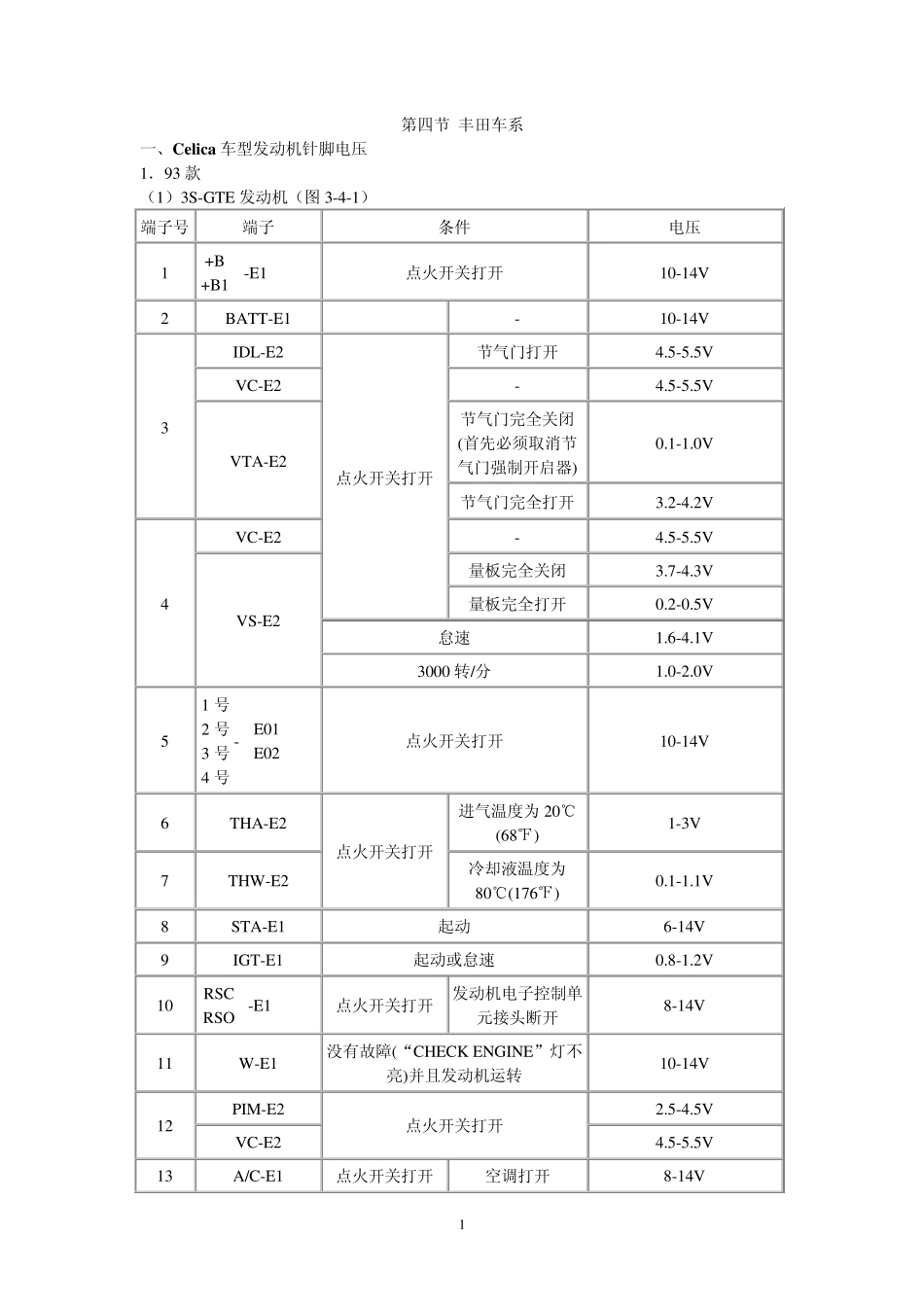

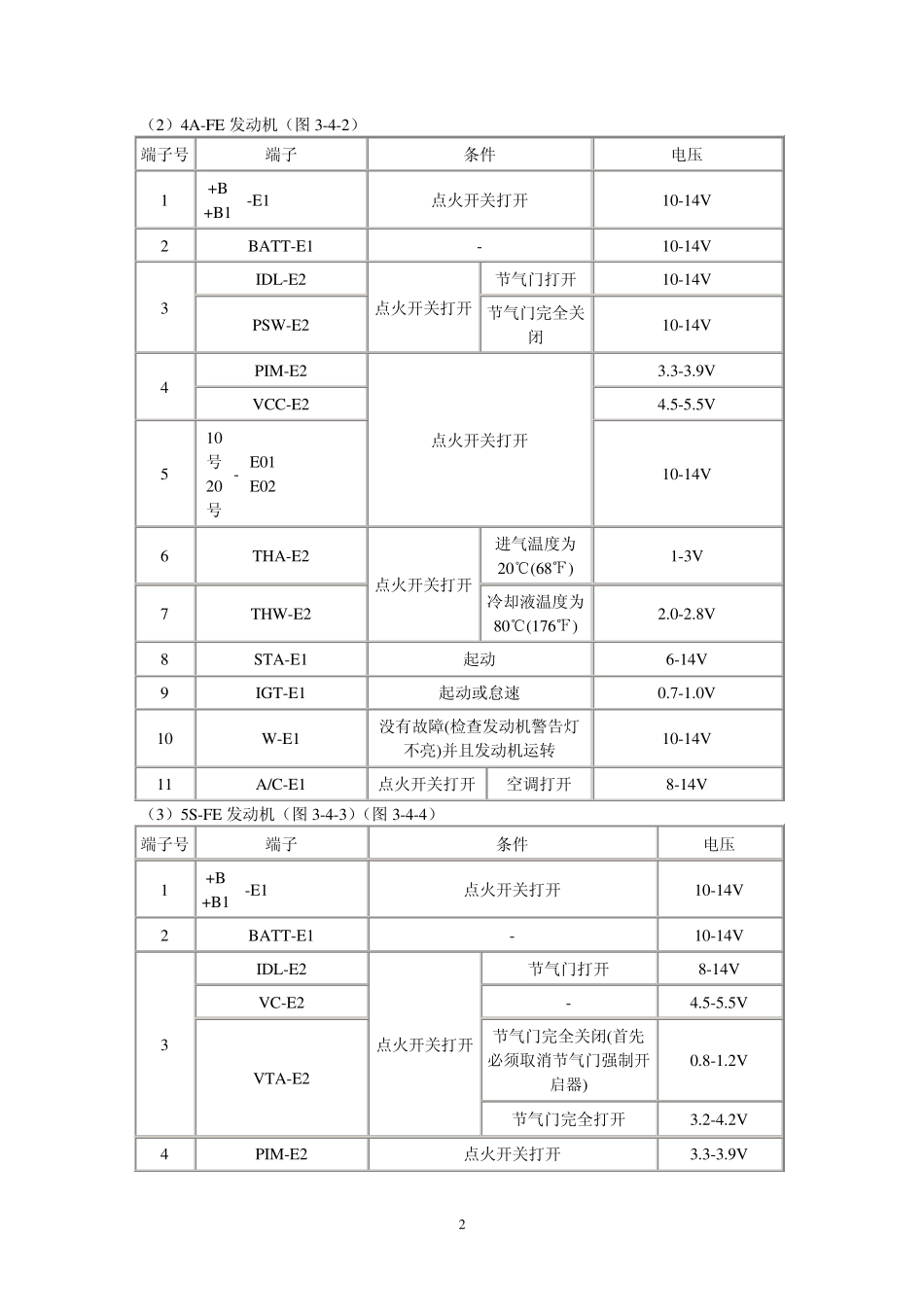

1 第四节 丰田车系 一、Celica 车型发动机针脚电压 1．93 款 （1）3S-GTE 发动机（图3-4-1） 端子号 端子 条件 电压 1 +B -E1 +B1 点火开关打开 10-14V 2 BATT-E1 - 10-14V 3 IDL-E2 点火开关打开 节气门打开 4.5-5.5V VC-E2 - 4.5-5.5V VTA-E2 节气门完全关闭(首先必须取消节气门强制开启器) 0.1-1.0V 节气门完全打开 3.2-4.2V 4 VC-E2 - 4.5-5.5V VS-E2 量板完全关闭 3.7-4.3V 量板完全打开 0.2-0.5V 怠速 1.6-4.1V 3000 转/分 1.0-2.0V 5 1 号 2 号 3 号 4 号 - E01 E02 点火开关打开 10-14V 6 THA-E2 点火开关打开 进气温度为20℃(68℉) 1-3V 7 THW -E2 冷却液温度为80℃(176℉) 0.1-1.1V 8 STA-E1 起动 6-14V 9 IGT-E1 起动或怠速 0.8-1.2V 10 RSC RSO -E1 点火开关打开 发动机电子控制单元接头断开 8-14V 11 W -E1 没有故障(“CHECK ENGINE”灯不亮)并且发动机运转 10-14V 12 PIM-E2 点火开关打开 2.5-4.5V VC-E2 4.5-5.5V 13 A/C-E1 点火开关打开 空调打开 8-14V 2 （2）4A-FE 发动机（图3-4-2） 端子号 端子 条件 电压 1 +B +B1 -E1 点火开关打开 10-14V 2 BATT-E1 - 10-14V 3 IDL-E2 点火开关打开 节气门打开 10-14V PSW -E2 节气门完全关闭 10-14V 4 PIM-E2 点火开关打开 3.3-3.9V VCC-E2 4.5-5.5V 5 10号 20号 - E01 E02 10-14V 6 THA-E2 点火开关打开 进气温度为20℃(68℉) 1-3V 7 THW -E2 冷却液温度为80℃(176℉) 2.0-2.8V 8 STA-E1 起动 6-14V 9 IGT-E1 起动或怠速 0.7-1.0V 10 W -E1 没有故障(检查发动机警告灯不亮)并且发动机运转 10-14V 11 A/C-E1 点火开关打开 空调打开 8-14V （3）5S-FE 发动机（图3-4-3）（图3-4-4） 端子号 端子 条件 电压 1 +B +B1 -E1 点火开关打开 10-14V 2 BATT-E1 - 10-14V 3 IDL-E2 点火开关打开 节气门打开 8-14V VC-E2 - 4.5-5.5V VTA-E2 节气门完全关闭(首先必须取消节气门强制开启器) 0.8-1.2V 节气门完全打开 3.2-4.2V 4 PIM-E2 点火开关打开 3.3-3.9V 3 VC-E2 4.5-5.5V 5 10号 20号 - E01 E02 10-14V 6 THA-E2 点火开关打开 进气温度为20℃(68℉) 1.9-2.9V 7 THW-E2 冷却液温度为80℃(176℉) 0.1-1.1V 8 STA-E1 起动 6-14V 9 IGT-E1 起动或怠速 ...
