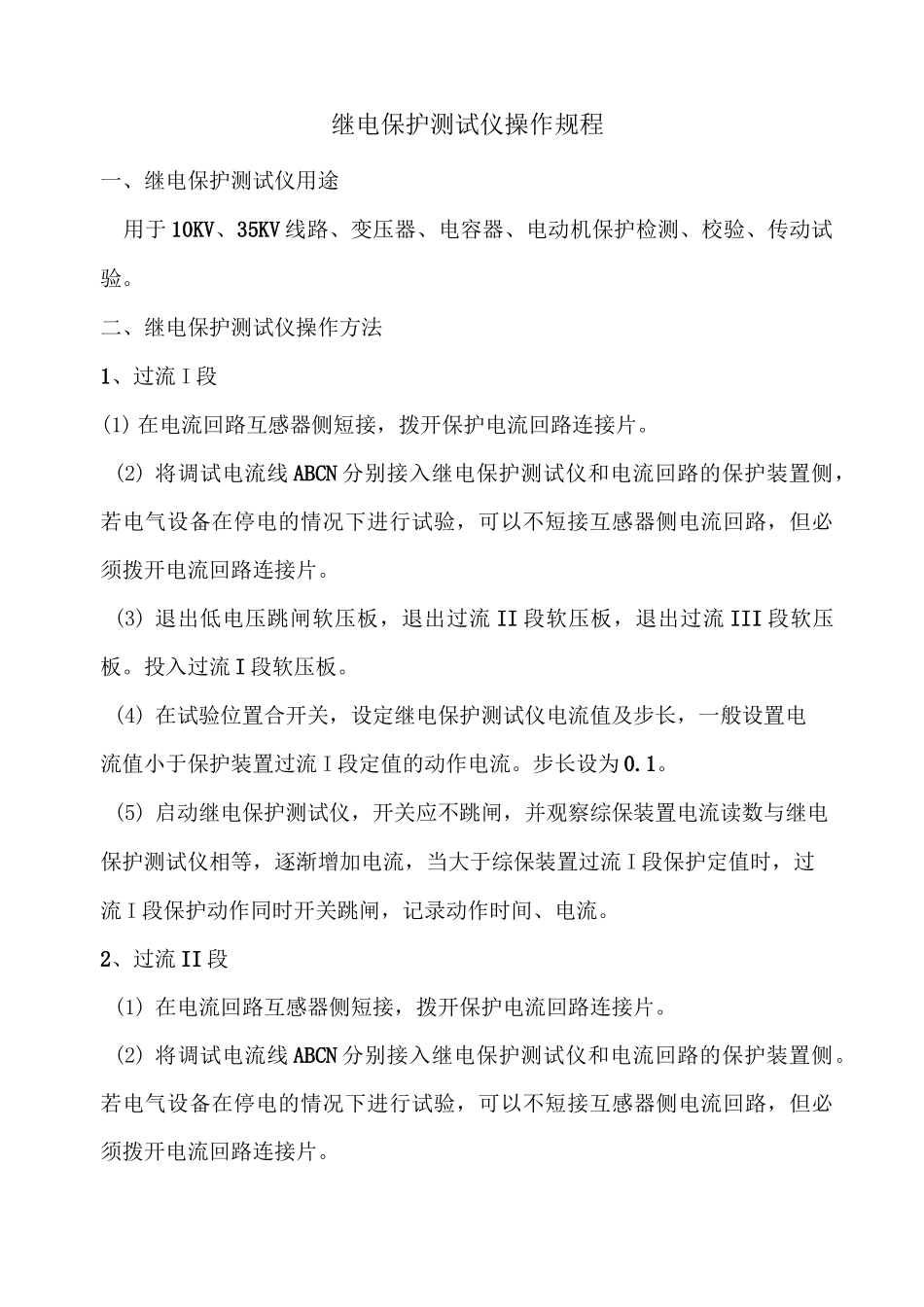

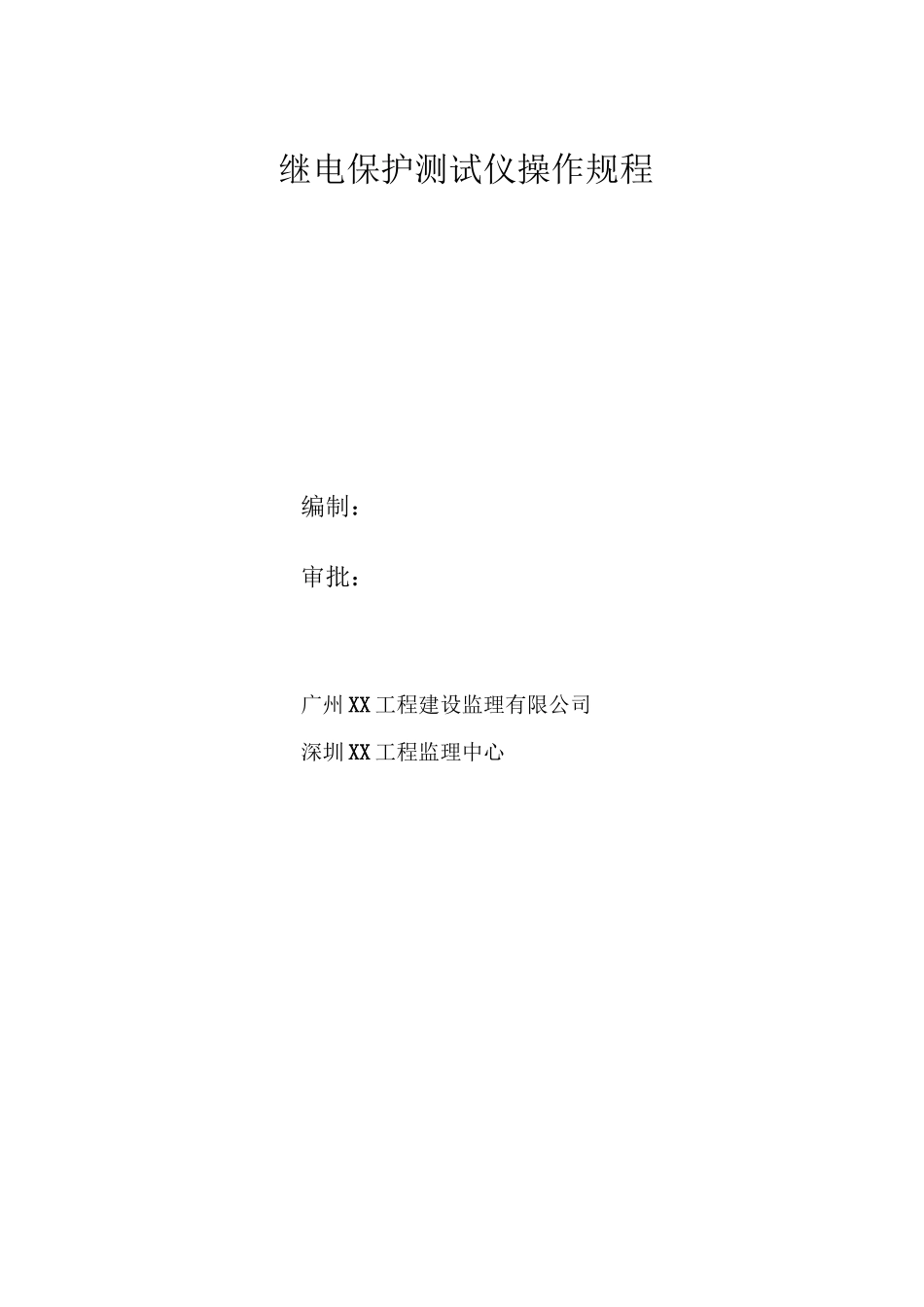

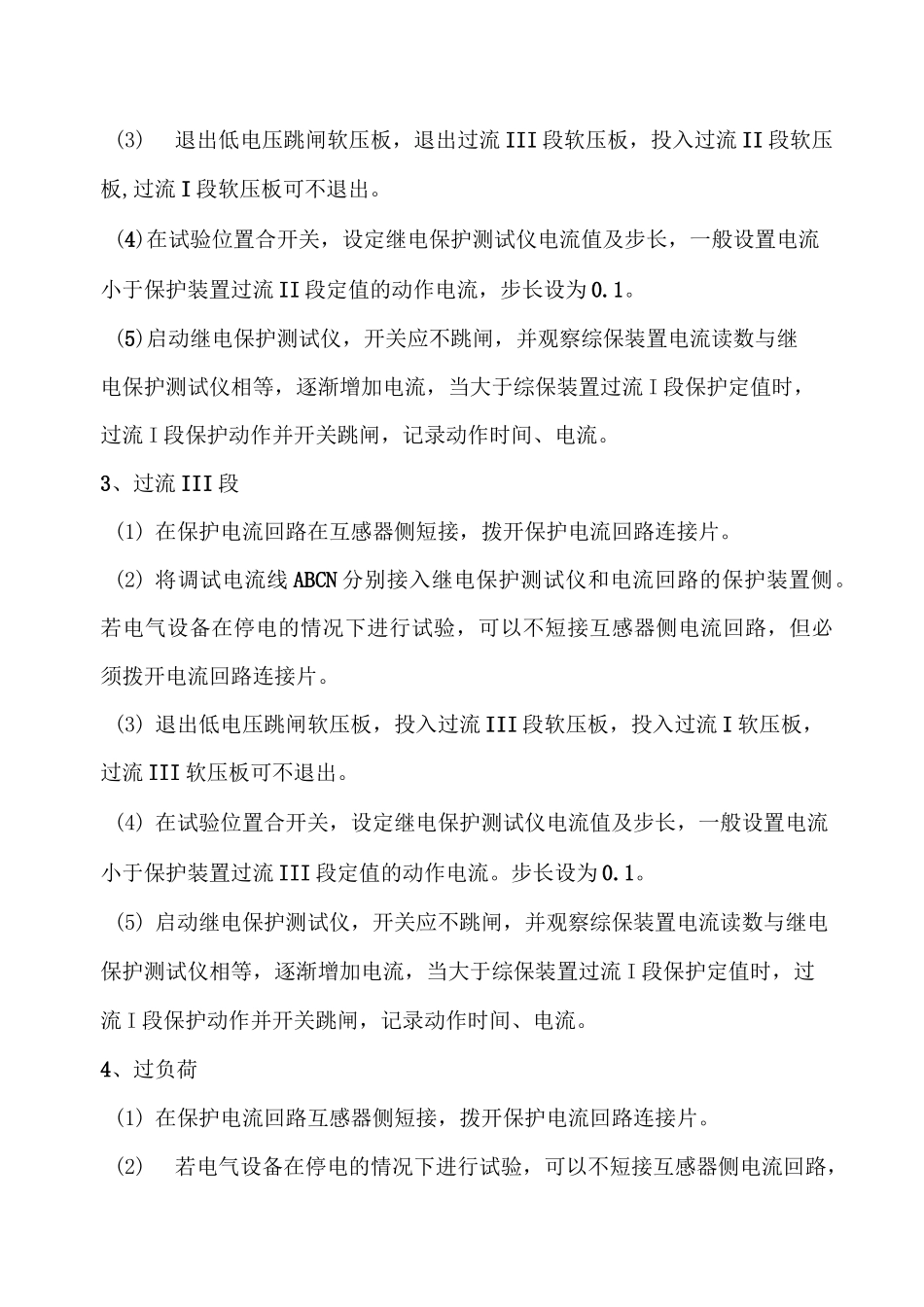

继电保护测试仪操作规程编制：审批：广州 XX 工程建设监理有限公司深圳 XX 工程监理中心继电保护测试仪操作规程一、继电保护测试仪用途用于 10KV、35KV 线路、变压器、电容器、电动机保护检测、校验、传动试验。二、继电保护测试仪操作方法1、过流 I 段(1) 在电流回路互感器侧短接，拨开保护电流回路连接片。(2) 将调试电流线 ABCN 分别接入继电保护测试仪和电流回路的保护装置侧，若电气设备在停电的情况下进行试验，可以不短接互感器侧电流回路，但必须拨开电流回路连接片。(3) 退出低电压跳闸软压板，退出过流 II 段软压板，退出过流 III 段软压板。投入过流 I 段软压板。(4) 在试验位置合开关，设定继电保护测试仪电流值及步长，一般设置电流值小于保护装置过流 I 段定值的动作电流。步长设为 0.1。(5) 启动继电保护测试仪，开关应不跳闸，并观察综保装置电流读数与继电保护测试仪相等，逐渐增加电流，当大于综保装置过流 I 段保护定值时，过流 I 段保护动作同时开关跳闸，记录动作时间、电流。2、过流 II 段(1) 在电流回路互感器侧短接，拨开保护电流回路连接片。(2) 将调试电流线 ABCN 分别接入继电保护测试仪和电流回路的保护装置侧。若电气设备在停电的情况下进行试验，可以不短接互感器侧电流回路，但必须拨开电流回路连接片。(3)退出低电压跳闸软压板，退出过流 III 段软压板，投入过流 II 段软压板,过流 I 段软压板可不退出。(4)在试验位置合开关，设定继电保护测试仪电流值及步长，一般设置电流小于保护装置过流 II 段定值的动作电流，步长设为 0.1。(5)启动继电保护测试仪，开关应不跳闸，并观察综保装置电流读数与继电保护测试仪相等，逐渐增加电流，当大于综保装置过流 I 段保护定值时，过流 I 段保护动作并开关跳闸，记录动作时间、电流。3、过流 III 段(1) 在保护电流回路在互感器侧短接，拨开保护电流回路连接片。(2) 将调试电流线 ABCN 分别接入继电保护测试仪和电流回路的保护装置侧。若电气设备在停电的情况下进行试验，可以不短接互感器侧电流回路，但必须拨开电流回路连接片。(3) 退出低电压跳闸软压板，投入过流 III 段软压板，投入过流 I 软压板，过流 III 软压板可不退出。(4) 在试验位置合开关，设定继电保护测试仪电流值及步长，一般设置电流小于保护装置过流 III 段定值的动作电流。步长设为 0.1。(5) 启动继电保护测试仪，开关应不跳闸，并观察综...
