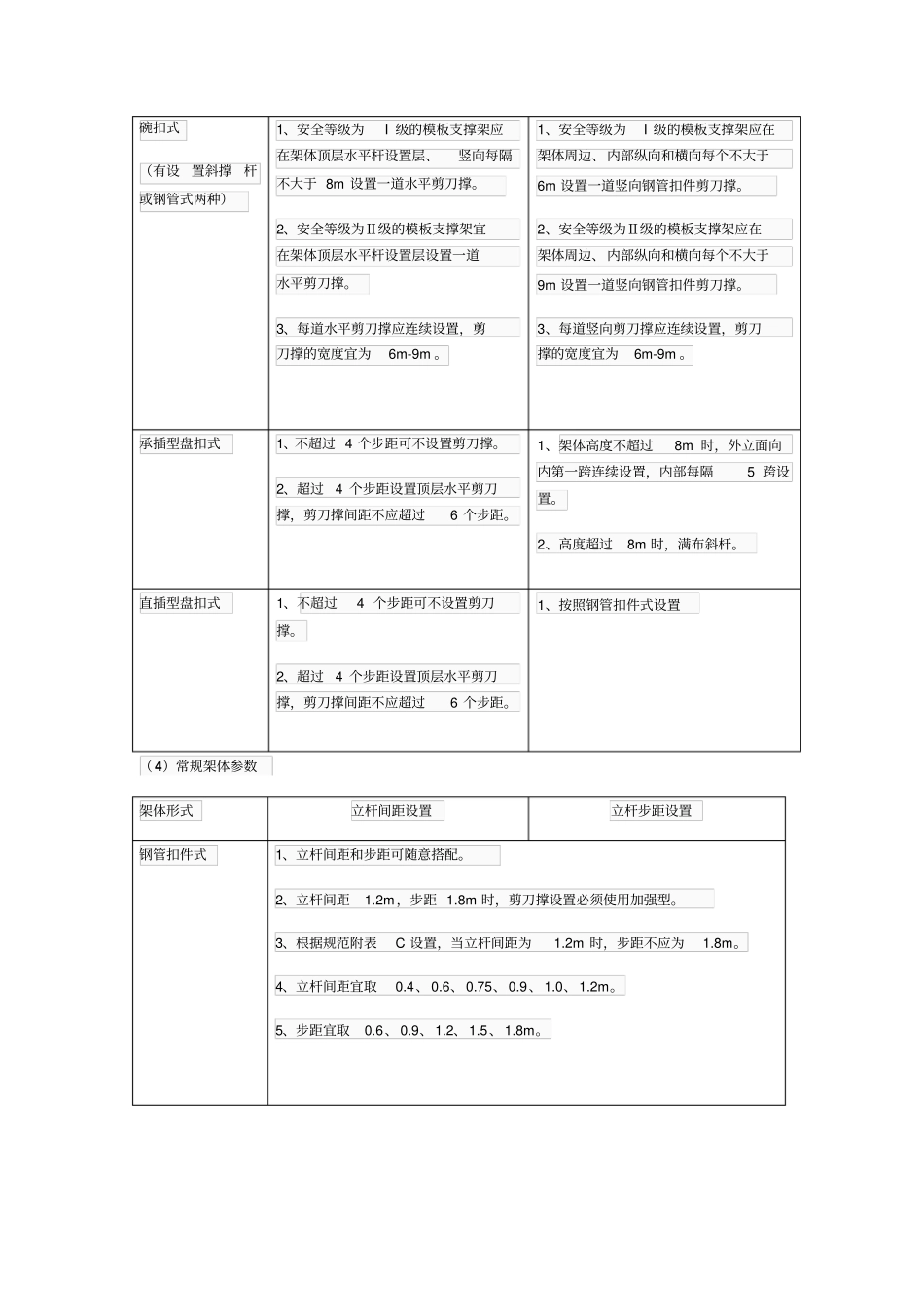

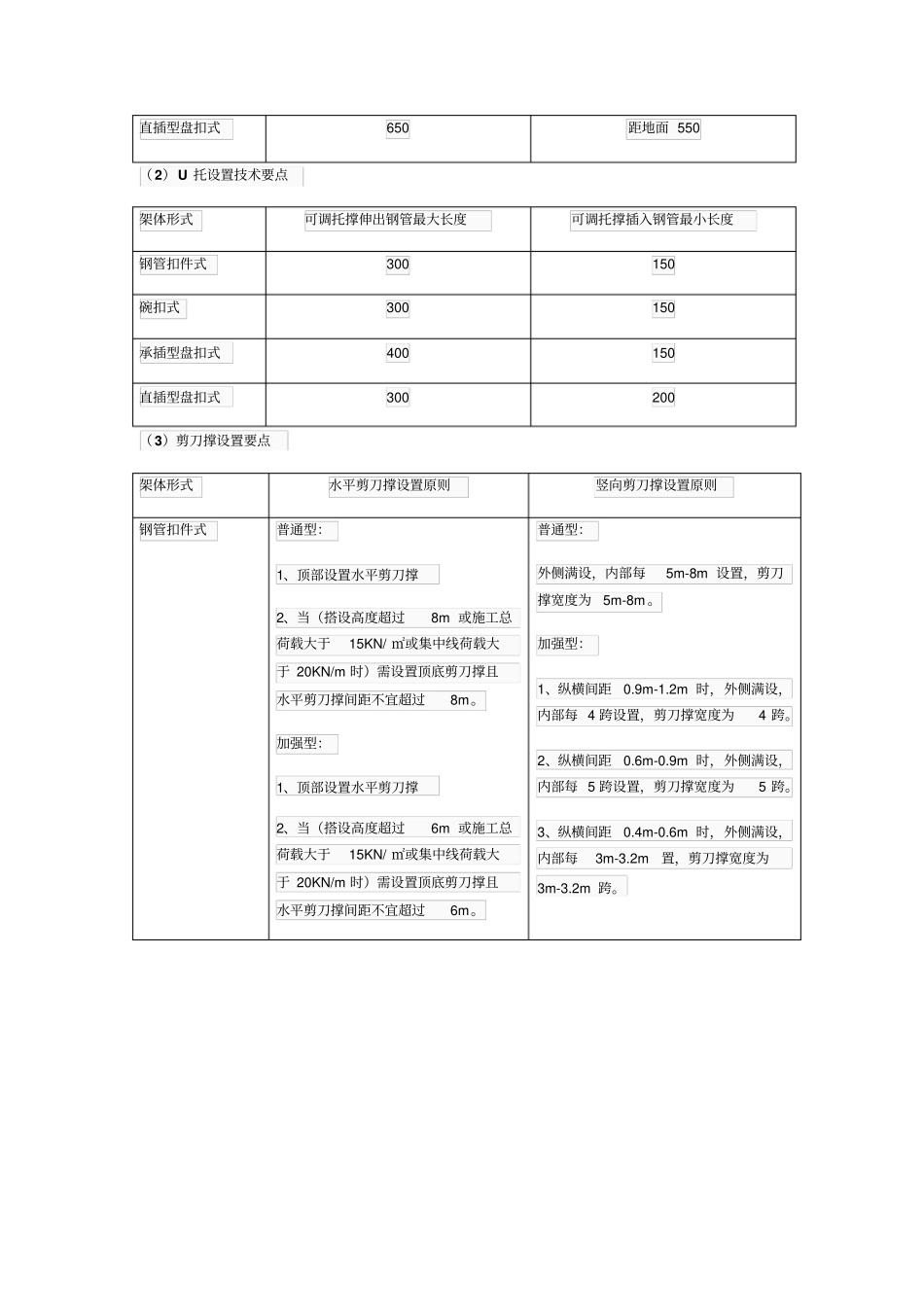

扣 件 式 、 碗 扣 式 、 承 插 型 盘 扣 式 、 承 插 型 轮 扣 式四种模板支架的支架形式对比一、目前工地常用四种模板支架形式及参考规范1、钢管扣件式《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2011）2、碗扣式《建筑施工碗扣式钢管脚手架安全技术规程》（JGJ166-2016）3、承插型盘扣式《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231-2010）4、直插型盘扣式：参考中国建筑业协会团体标准《建筑施工承插型轮扣式模板支架安全技术规程》征求意见稿二、四种形式架体技术要点进行对比（1）扫地杆及顶部水平杆设置位置架体形式顶部自由端长度扫地杆距地高度钢管扣件式500 距钢管底端200 碗扣式650 距地面 400 承插型盘扣式650 距地面 550 直插型盘扣式650 距地面 550 （2）U 托设置技术要点架体形式可调托撑伸出钢管最大长度可调托撑插入钢管最小长度钢管扣件式300 150 碗扣式300 150 承插型盘扣式400 150 直插型盘扣式300 200 （3）剪刀撑设置要点架体形式水平剪刀撑设置原则竖向剪刀撑设置原则钢管扣件式普通型：1、顶部设置水平剪刀撑2、当（搭设高度超过8m 或施工总荷载大于15KN/ ㎡或集中线荷载大于 20KN/m 时）需设置顶底剪刀撑且水平剪刀撑间距不宜超过8m。加强型：1、顶部设置水平剪刀撑2、当（搭设高度超过6m 或施工总荷载大于15KN/ ㎡或集中线荷载大于 20KN/m 时）需设置顶底剪刀撑且水平剪刀撑间距不宜超过6m。普通型：外侧满设，内部每5m-8m 设置，剪刀撑宽度为5m-8m 。加强型：1、纵横间距0.9m-1.2m 时，外侧满设，内部每 4 跨设置，剪刀撑宽度为4 跨。2、纵横间距0.6m-0.9m 时，外侧满设，内部每 5 跨设置，剪刀撑宽度为5 跨。3、纵横间距0.4m-0.6m 时，外侧满设，内部每3m-3.2m置，剪刀撑宽度为3m-3.2m 跨。碗扣式（有设置斜撑杆或钢管式两种）1、安全等级为I 级的模板支撑架应在架体顶层水平杆设置层、竖向每隔不大于 8m 设置一道水平剪刀撑。2、安全等级为Ⅱ级的模板支撑架宜在架体顶层水平杆设置层设置一道水平剪刀撑。3、每道水平剪刀撑应连续设置，剪刀撑的宽度宜为6m-9m 。1、安全等级为I 级的模板支撑架应在架体周边、内部纵向和横向每个不大于6m 设置一道竖向钢管扣件剪刀撑。2、安全等级为Ⅱ级的模板支撑架应在架体周边、内部纵向和横向每个不大于9m 设置一道竖向钢管扣件剪刀撑。3、每道竖向剪刀撑应连续设置，剪刀撑的宽度宜为6m-9m...
