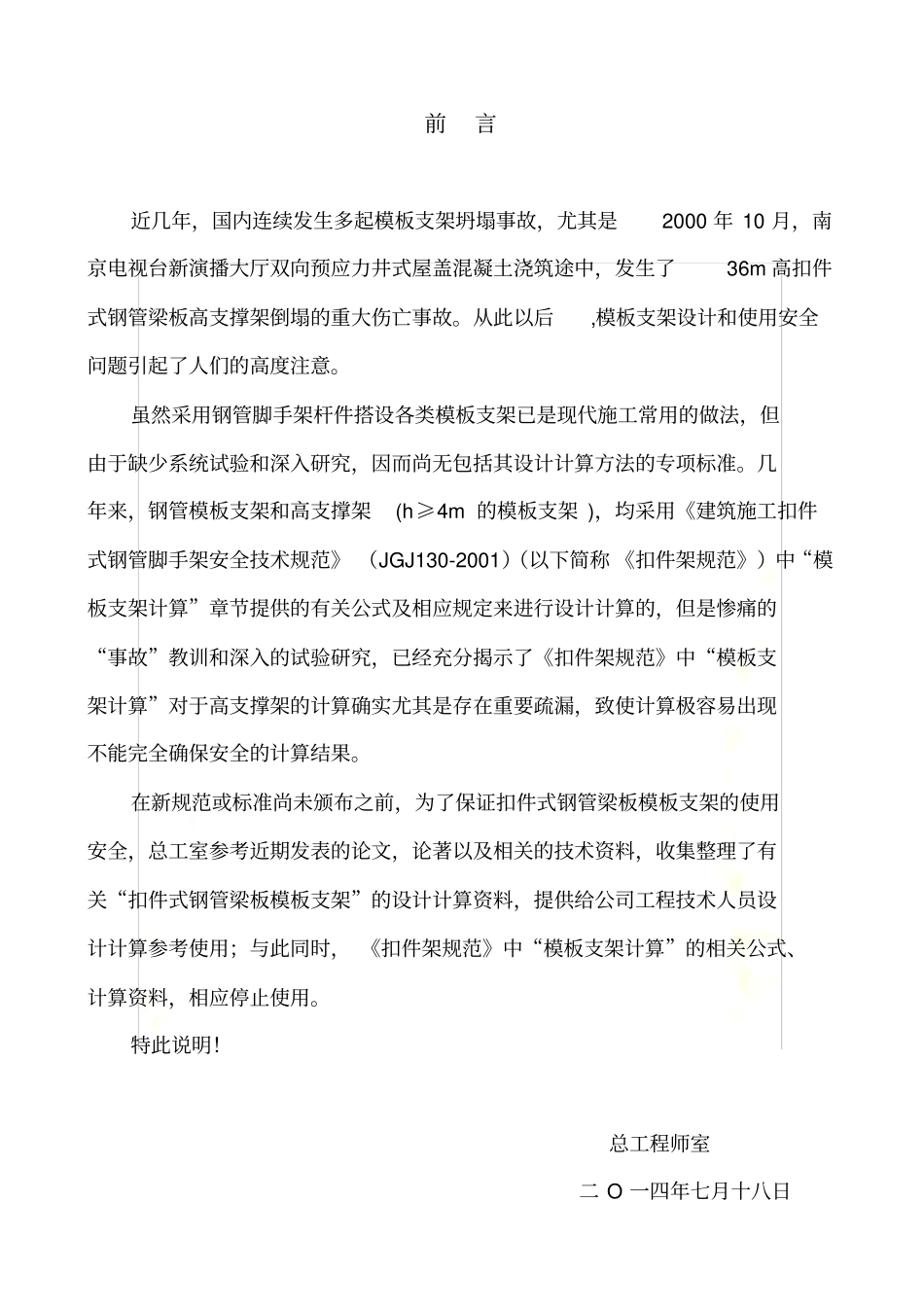

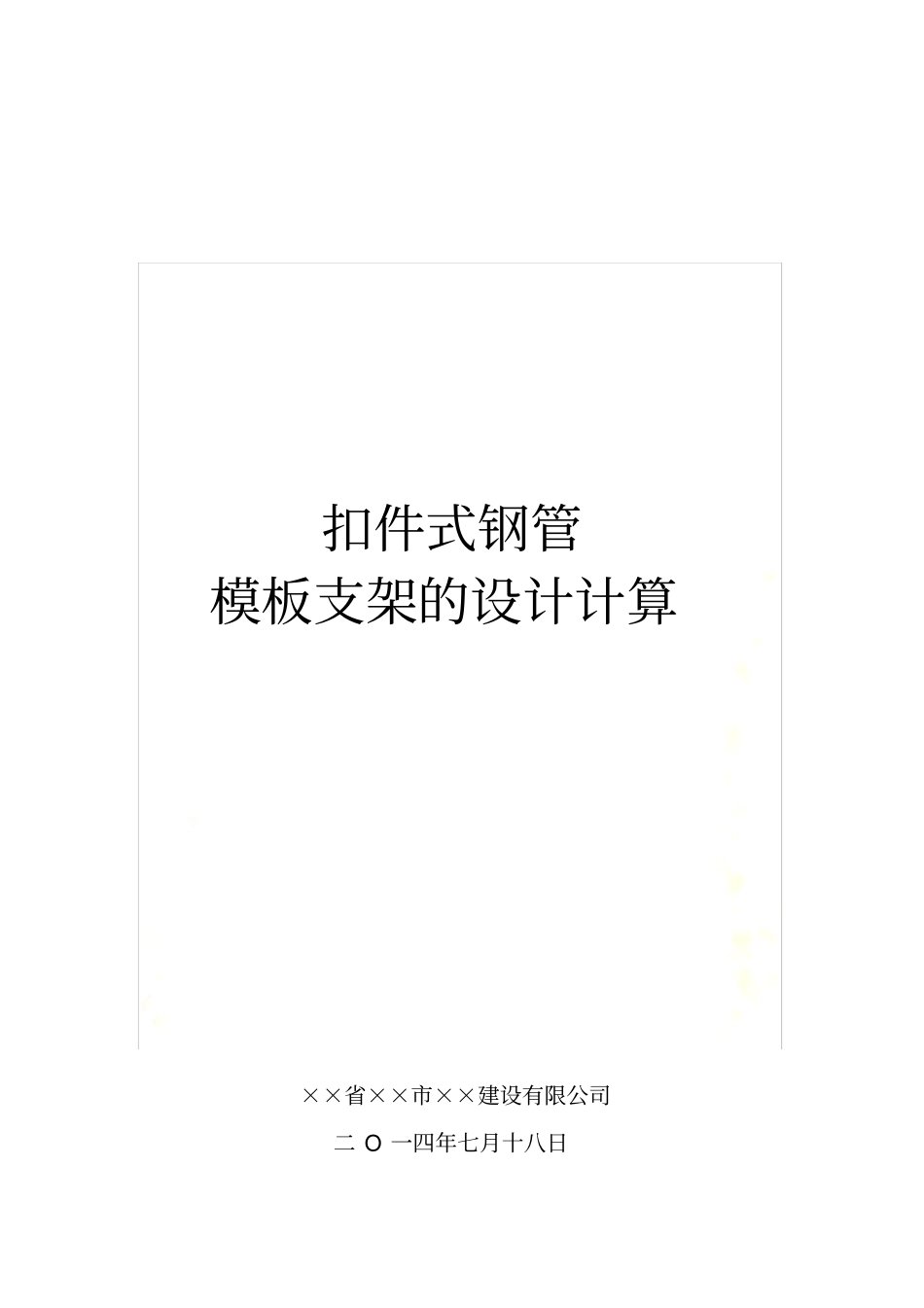

扣件式钢管模板支架的设计计算扣件式钢管模板支架的设计计算××省××市××建设有限公司二 O 一四年七月十八日前言近几年，国内连续发生多起模板支架坍塌事故，尤其是2000 年 10 月，南京电视台新演播大厅双向预应力井式屋盖混凝土浇筑途中，发生了36m 高扣件式钢管梁板高支撑架倒塌的重大伤亡事故。从此以后,模板支架设计和使用安全问题引起了人们的高度注意。虽然采用钢管脚手架杆件搭设各类模板支架已是现代施工常用的做法，但由于缺少系统试验和深入研究，因而尚无包括其设计计算方法的专项标准。几年来，钢管模板支架和高支撑架(h≥4m 的模板支架 )，均采用《建筑施工扣件式钢管脚手架安全技术规范》 （JGJ130-2001）（以下简称 《扣件架规范》）中“模板支架计算”章节提供的有关公式及相应规定来进行设计计算的，但是惨痛的“事故”教训和深入的试验研究，已经充分揭示了《扣件架规范》中“模板支架计算”对于高支撑架的计算确实尤其是存在重要疏漏，致使计算极容易出现不能完全确保安全的计算结果。在新规范或标准尚未颁布之前，为了保证扣件式钢管梁板模板支架的使用安全，总工室参考近期发表的论文，论著以及相关的技术资料，收集整理了有关“扣件式钢管梁板模板支架”的设计计算资料，提供给公司工程技术人员设计计算参考使用；与此同时， 《扣件架规范》中“模板支架计算”的相关公式、计算资料，相应停止使用。特此说明！总工程师室二 O 一四年七月十八日目录CONTENTS 第一节模板支架计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1-1 第二节关于模板支架立杆计算长度L 有关问题的探讨⋯⋯⋯⋯⋯ 2-1 第三节模板支架的构造要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3-1 第四节梁板楼板模板高支撑架的构造和施工设计要求⋯⋯⋯⋯⋯4-1 第五节模板支架设计计算实例⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5-1 第六节附录：模板支架设计计算资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6-1 [附录 A] 扣件式钢管脚手架每米立杆承受的结构自重、常用构配件与材料自重[附录 B]钢管截面特性[附录 C]钢材的强度设计值[附录 D]钢材和钢铸件的物理性能指标[附录 E]Q235-A 钢轴心受压构件的稳定系数[附录 F]立杆计算长度 L 修正系数表第一节模板支架计算代替《扣件架规范》中5.6“模板支架计算”1、参与模板支架荷载效应组合的各项荷载及其荷载标准值应符合现行国家标准《混凝土结构工程施工及验收规范》（GB50204）的有关规定。2、模板支架...
