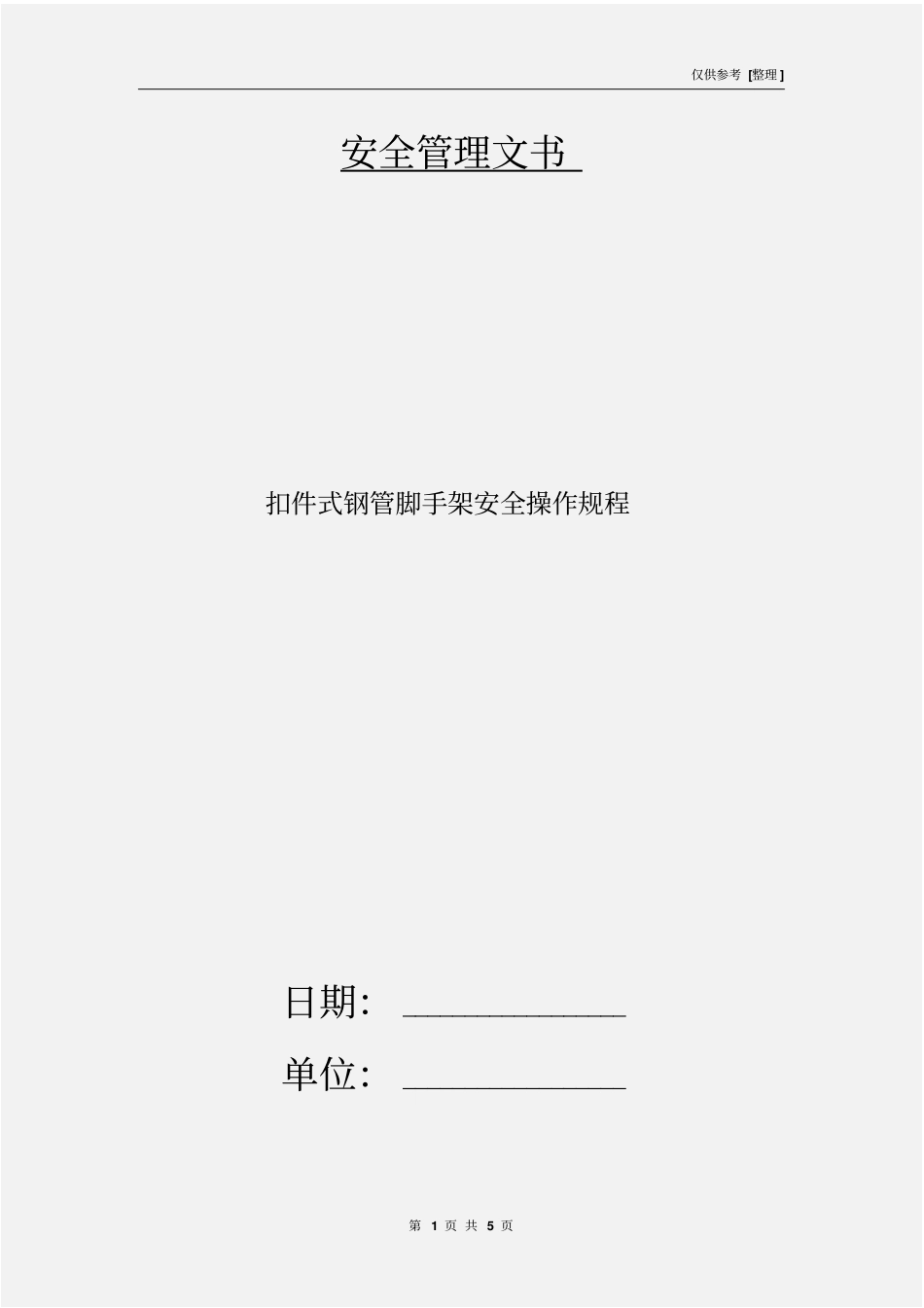

仅供参考 [整理 ] 第 1 页 共 5 页安全管理文书扣件式钢管脚手架安全操作规程日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 5 页扣件式钢管脚手架安全操作规程1 扣件式钢管脚手架：按其搭设位置分为外脚手架、里脚手架；按立杆排数分为单排、双排脚手架； 按高度分为一般、 高层脚手架， 以及分为结构、 装修脚手架，具体搭设的操作规定，其基本要求如下：(1) 脚手架应由立杆 ( 冲天) 、纵向水平杆 ( 大横杆、顺水杆 ) 、横向水平杆 ( 小横杆 ) 、剪刀撑 ( 十字盖 ) 、抛撑 (压栏子 ) 纵、横扫地杆和拉接点等组成，脚手架必须有足够的强度、刚度和稳定性，在允许施工荷载作用下，确保不变形、不倾斜、不摇晃。(2) 根据脚手架专项安全施工组织设计( 施工方案 )和安全技术措施交底的要求，脚手架搭设前应清除障碍物、平整场地、夯实基土、作好排水，基础验收合格后，放线定位。(3) 垫板宜采用长度不少于2 跨，厚度不小于5 厘米的木板，也可采用槽钢，底座应准确放在定位位置上。2 结构承重的单、双排脚手架：(1) 搭设高度不超过 20 米的脚手架，构造主要参数见表1。表 1 扣件式钢管脚手架构造参数结构形式用途宽度(米) 立杆间距步距仅供参考 [整理 ] 第 3 页 共 5 页(米) 横向水平杆间距单排架承重1-1.2 按施工荷载设计确定1.2 1 米，一端伸入墙体不少于240 毫米装修双排架承重2-2.5 1 米装修(2) 立杆应纵成线、横成方，垂直偏差不得大于架高1/200 。立杆接长应使用对接扣件连接，相邻的两根立杆接头应错开500 毫米，不得在同一步架内。立杆下脚应设纵、横向扫地杆。(3) 纵向水平杆在同一步架内纵向水平高差不得超过全长的1/300 ，局部高差不得超过50 毫米。纵向水平杆应使用对接扣件连接，相邻的两根纵向水平杆接头错开500毫米，不得在同一跨内。(4) 横向水平杆应设在纵向水平杆与立杆的交点处，与纵向水平杆垂直。横向水平杆端头伸出外立杆应大于100 毫米，伸出里立杆为450毫米。(5) 架高 20 米以上时，从两端每 7 根立杆 (一组) 从下到上设连续式的剪刀撑，架高 20 米以下可设间断式剪刀撑( 斜支撑 ) ，即从架子两端仅供参考 [整理 ] 第 4 页 共 5 页转角处开始 ( 每 7 根立杆为一组 ) 从下到上连续设置。 剪刀撑钢管接长应用两只旋转扣件搭接，接头长度不小于500 毫米，剪刀撑与地面夹角为45° ...
