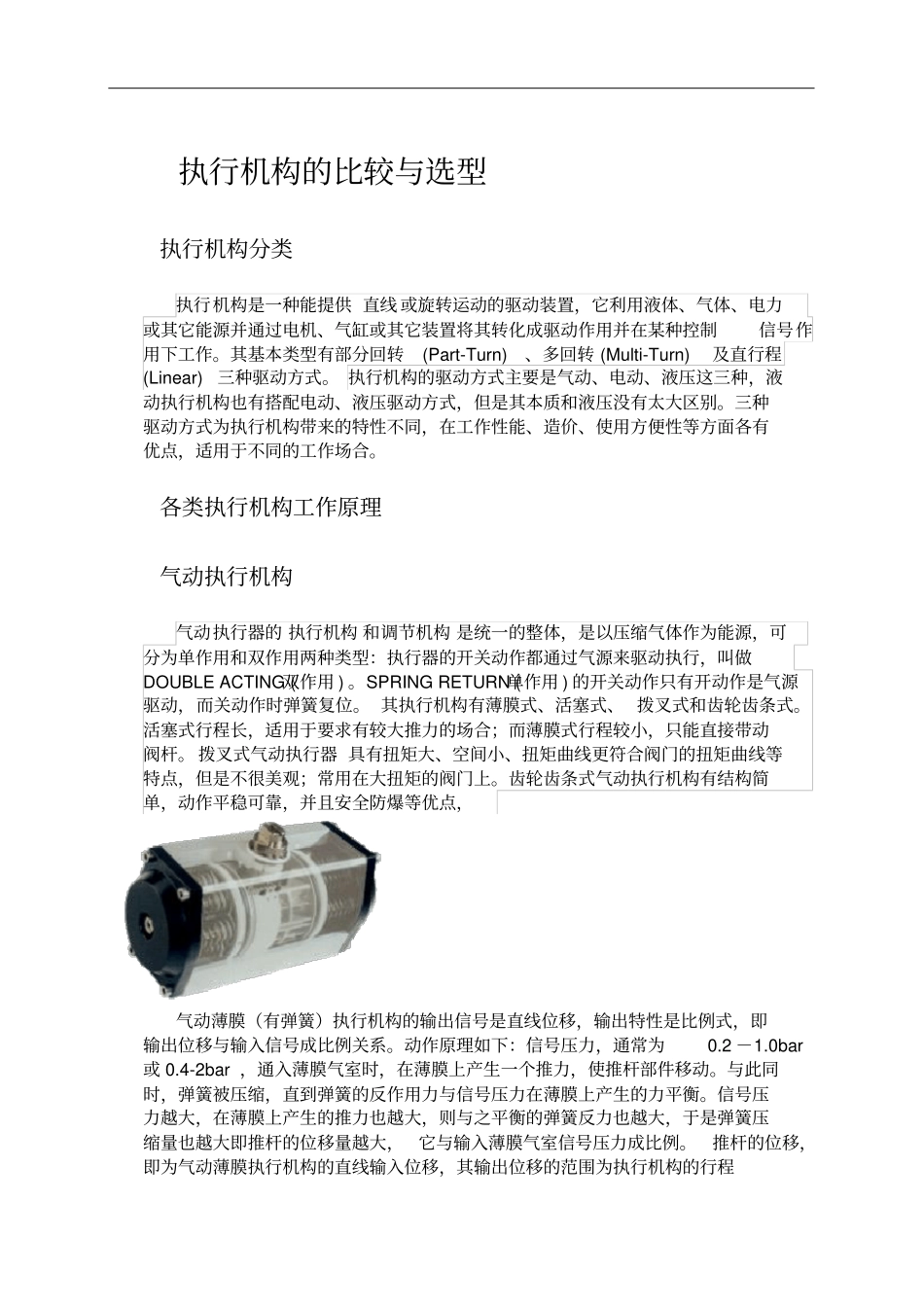

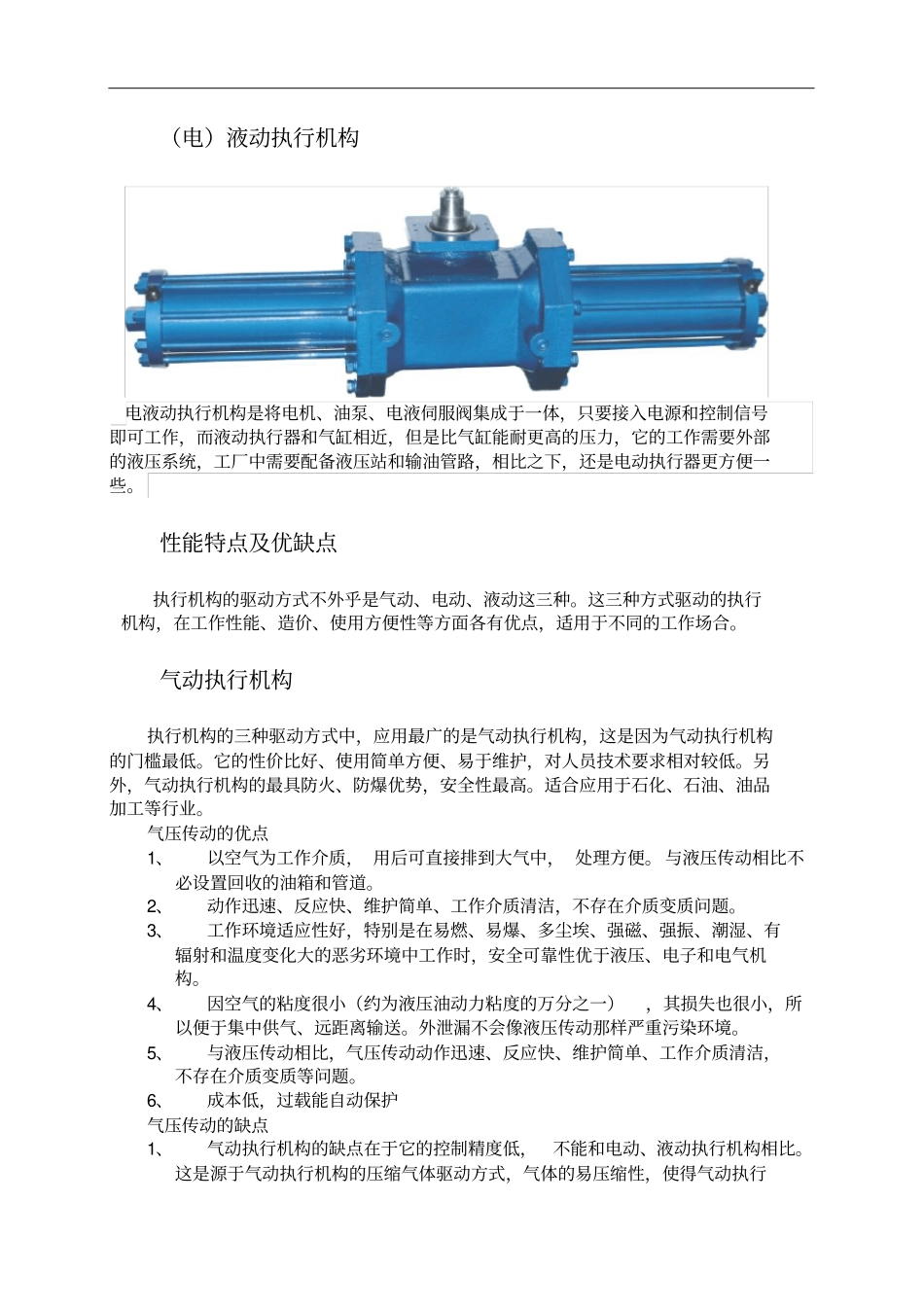

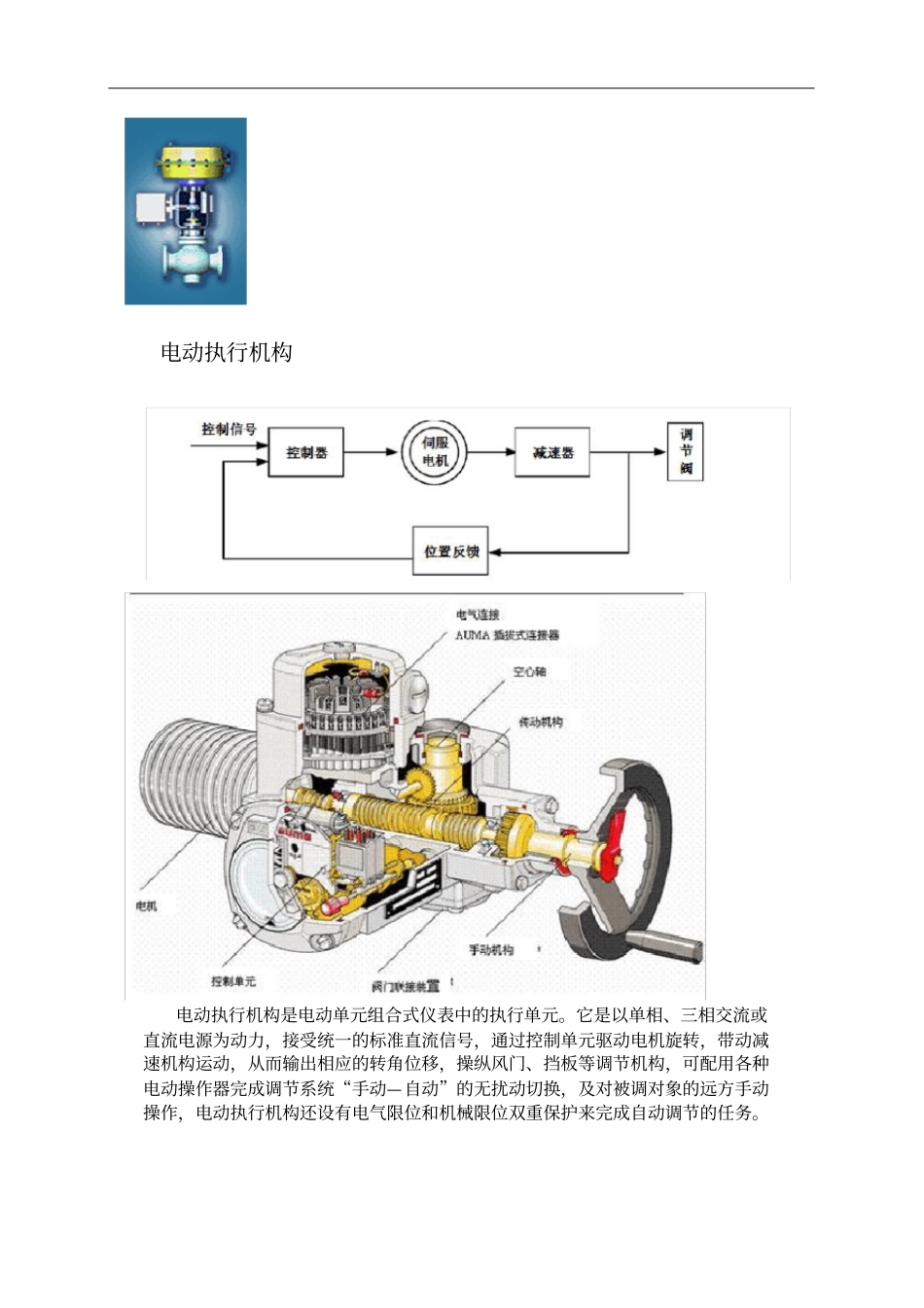

执行机构的比较与选型执行机构分类执行机构是一种能提供 直线 或旋转运动的驱动装置，它利用液体、气体、电力或其它能源并通过电机、气缸或其它装置将其转化成驱动作用并在某种控制信号作用下工作。其基本类型有部分回转(Part-Turn)、多回转 (Multi-Turn)及直行程(Linear)三种驱动方式。 执行机构的驱动方式主要是气动、电动、液压这三种，液动执行机构也有搭配电动、液压驱动方式，但是其本质和液压没有太大区别。三种驱动方式为执行机构带来的特性不同，在工作性能、造价、使用方便性等方面各有优点，适用于不同的工作场合。各类执行机构工作原理气动执行机构气动执行器的 执行机构 和调节机构 是统一的整体，是以压缩气体作为能源，可分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLE ACTING (双作用 ) 。SPRING RETURN (单作用 ) 的开关动作只有开动作是气源驱动，而关动作时弹簧复位。 其执行机构有薄膜式、活塞式、 拨叉式和齿轮齿条式。活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。 拨叉式气动执行器 具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，气动薄膜（有弹簧）执行机构的输出信号是直线位移，输出特性是比例式，即输出位移与输入信号成比例关系。动作原理如下：信号压力，通常为0.2 －1.0bar或 0.4-2bar ，通入薄膜气室时，在薄膜上产生一个推力，使推杆部件移动。与此同时，弹簧被压缩，直到弹簧的反作用力与信号压力在薄膜上产生的力平衡。信号压力越大，在薄膜上产生的推力也越大，则与之平衡的弹簧反力也越大，于是弹簧压缩量也越大即推杆的位移量越大，它与输入薄膜气室信号压力成比例。推杆的位移，即为气动薄膜执行机构的直线输入位移，其输出位移的范围为执行机构的行程电动执行机构电动执行机构是电动单元组合式仪表中的执行单元。它是以单相、三相交流或直流电源为动力，接受统一的标准直流信号，通过控制单元驱动电机旋转，带动减速机构运动，从而输出相应的转角位移，操纵风门、挡板等调节机构，可配用各种电动操作器完成调节系统“手动—自动”的无扰动切换，及对被调对象的远方手动操作，电动执行机构还设有电气限位和机械限位双重保护来完成自动调节的任务。（电）液动执行机构电液动执行机构是将...
