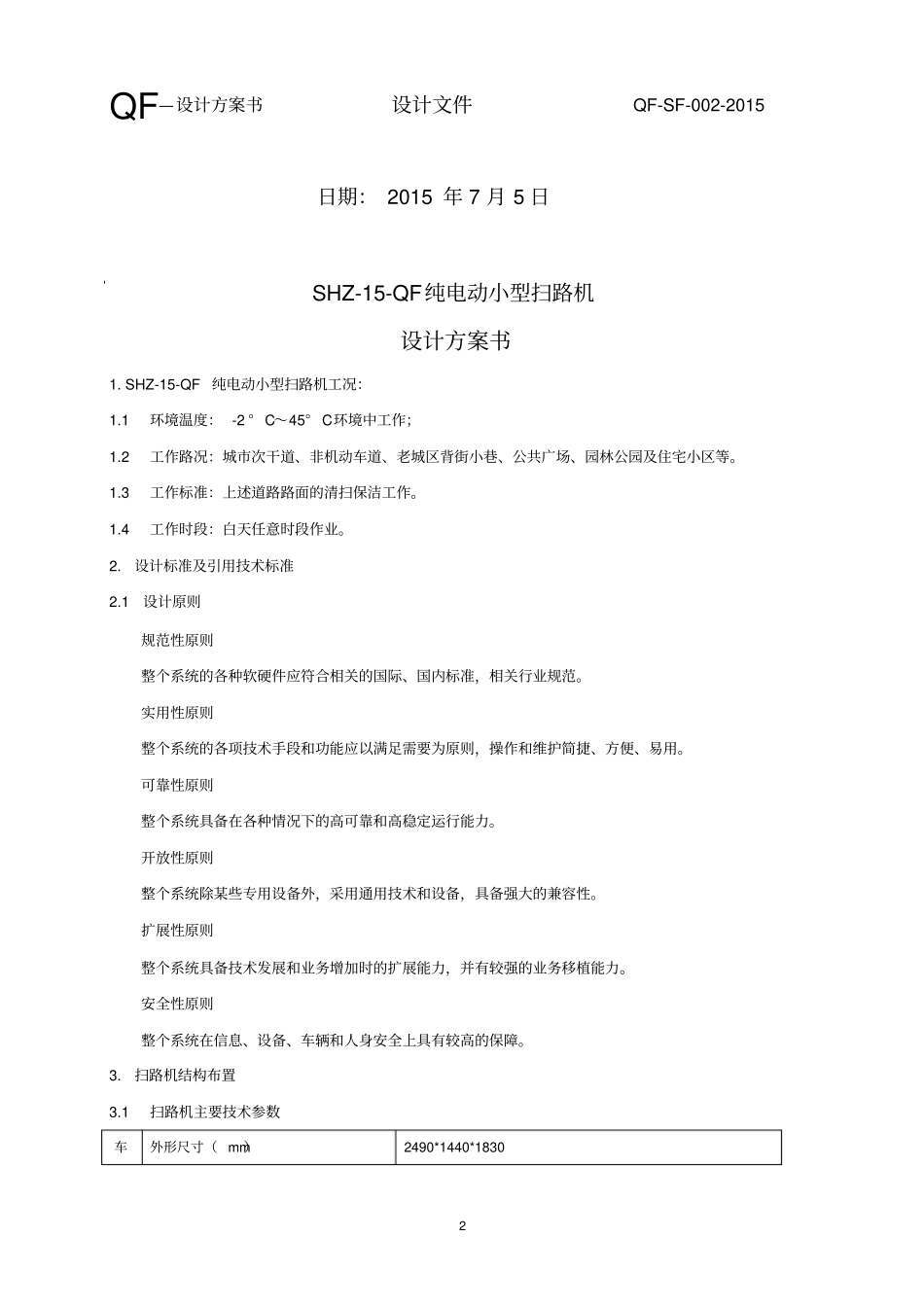

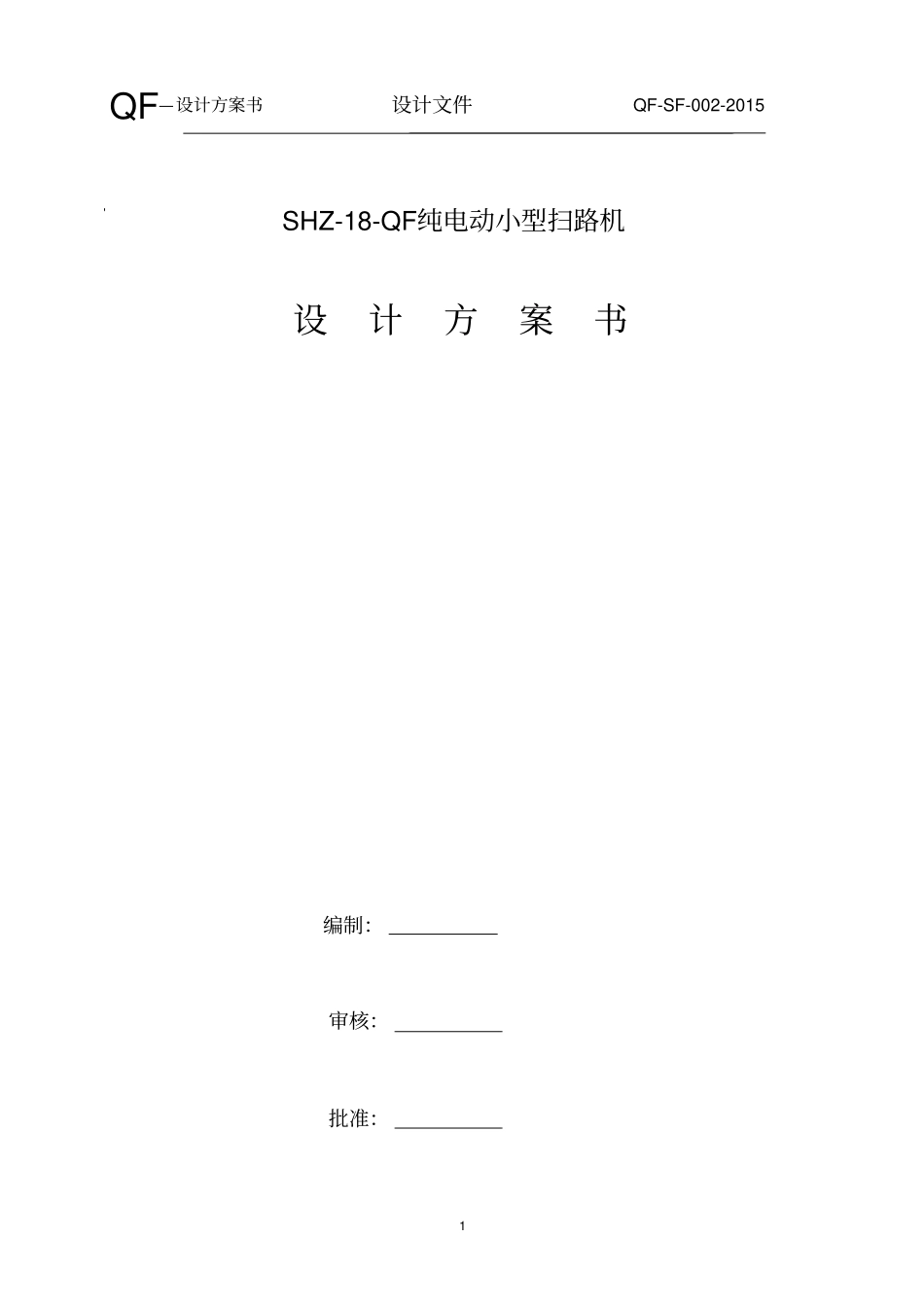

QF—设计方案书设计文件QF-SF-002-20151 SHZ-18-QF纯电动小型扫路机设计方案书编制：审核：批准：QF—设计方案书设计文件QF-SF-002-20152 日期： 2015 年 7 月 5 日SHZ-15-QF纯电动小型扫路机设计方案书1. SHZ-15-QF 纯电动小型扫路机工况：1.1 环境温度： -2 ° C～45° C环境中工作；1.2 工作路况：城市次干道、非机动车道、老城区背街小巷、公共广场、园林公园及住宅小区等。1.3 工作标准：上述道路路面的清扫保洁工作。1.4 工作时段：白天任意时段作业。2. 设计标准及引用技术标准2.1 设计原则规范性原则整个系统的各种软硬件应符合相关的国际、国内标准，相关行业规范。实用性原则整个系统的各项技术手段和功能应以满足需要为原则，操作和维护简捷、方便、易用。可靠性原则整个系统具备在各种情况下的高可靠和高稳定运行能力。开放性原则整个系统除某些专用设备外，采用通用技术和设备，具备强大的兼容性。扩展性原则整个系统具备技术发展和业务增加时的扩展能力，并有较强的业务移植能力。安全性原则整个系统在信息、设备、车辆和人身安全上具有较高的保障。3. 扫路机结构布置3.1 扫路机主要技术参数车外形尺寸（ mm）2490*1440*1830QF—设计方案书设计文件QF-SF-002-20153 辆参数驱动方式免维护铅酸电池轴距（ mm）1790前/ 后悬 (mm) 500/650 轮距（ mm）前轮： 1220；后轮： 1220驾乘人数1 底盘结构国标矩形钢管悬架结构前轮 / 后轮：板簧 +阻尼减震器（螺旋簧+纵横）总重量 (Kg) 1100 整备质量 (Kg) 800 载质量 (Kg) 300 转弯直径（ mm）7.6 爬坡能力（ %）20%（ 140）行驶速度（ Km/h) 25 清扫速度（ Km/h) 0—— 12( 一般选择 8）行驶里程（ Km）60 水箱容积（ m3）150 风机压力（ Kpa）280 旋刷直径（ mm）600（刷丝最大直径）自卸方式电动推杆 / 手动 / 液压（速度低/ 结构复杂 / 增加液压系统）清扫宽度（ mm）1800 清扫效率（ m2/h ）14400 垃圾箱容积（m3）0.4 功率分配吸尘风机电机功率（kw) 4— 5 主刷电机功率（kw) 0.35*2 = 0.7 水泵电机功率（kw) 0.5 行走电机功率（kw）3 车电系统功率（Kw）1 合计功率（ Kw）10（含 15储备系数）电池电池系统电压（V）48QF—设计方案书设计文件QF-SF-002-20154 容量电池总电量（Ah）260 3.2 扫路机结构参数车辆参数外形尺寸（ mm）2490*1400*1830驱动方式免维护铅酸电池轴距（ mm）1790前...
