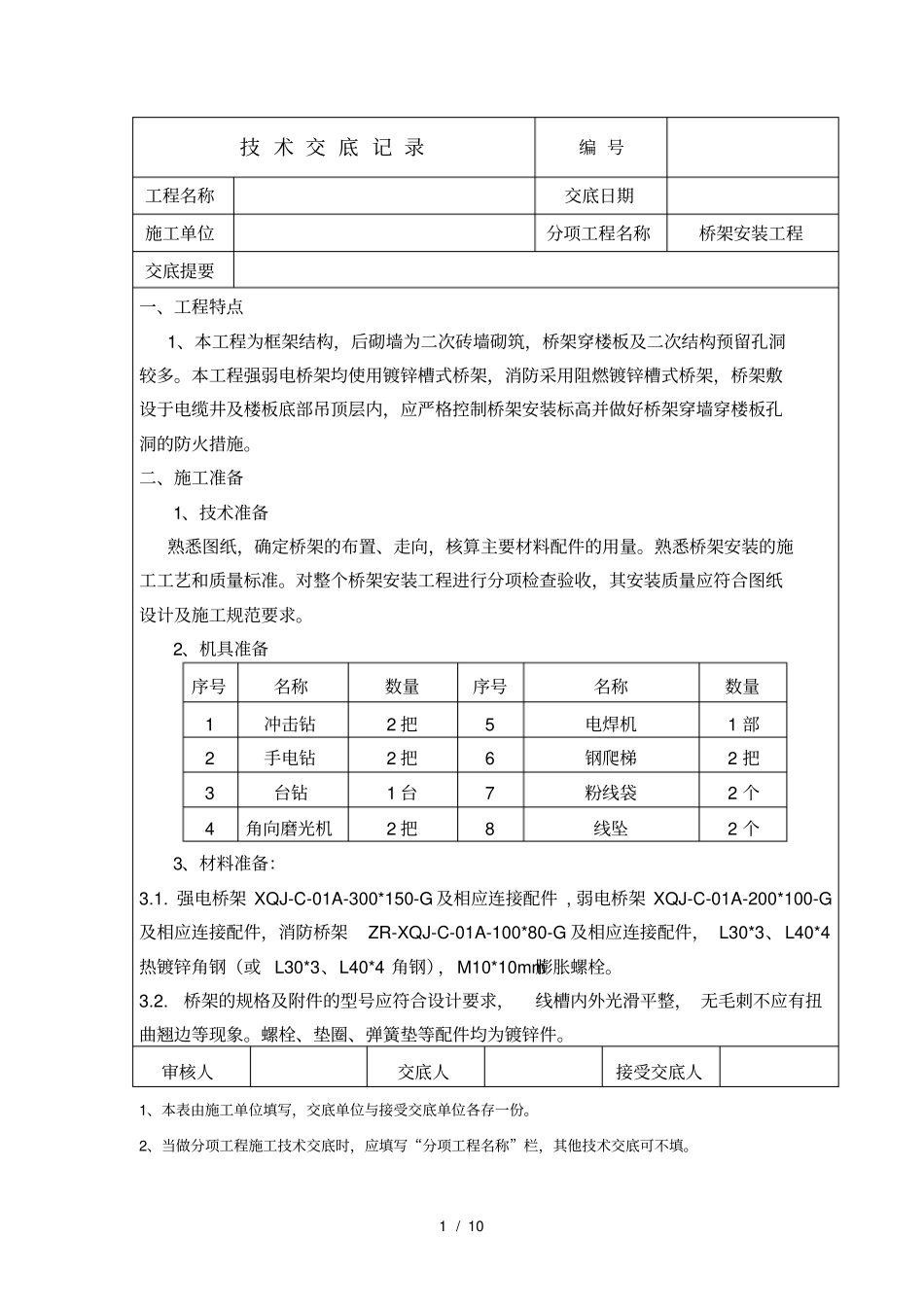

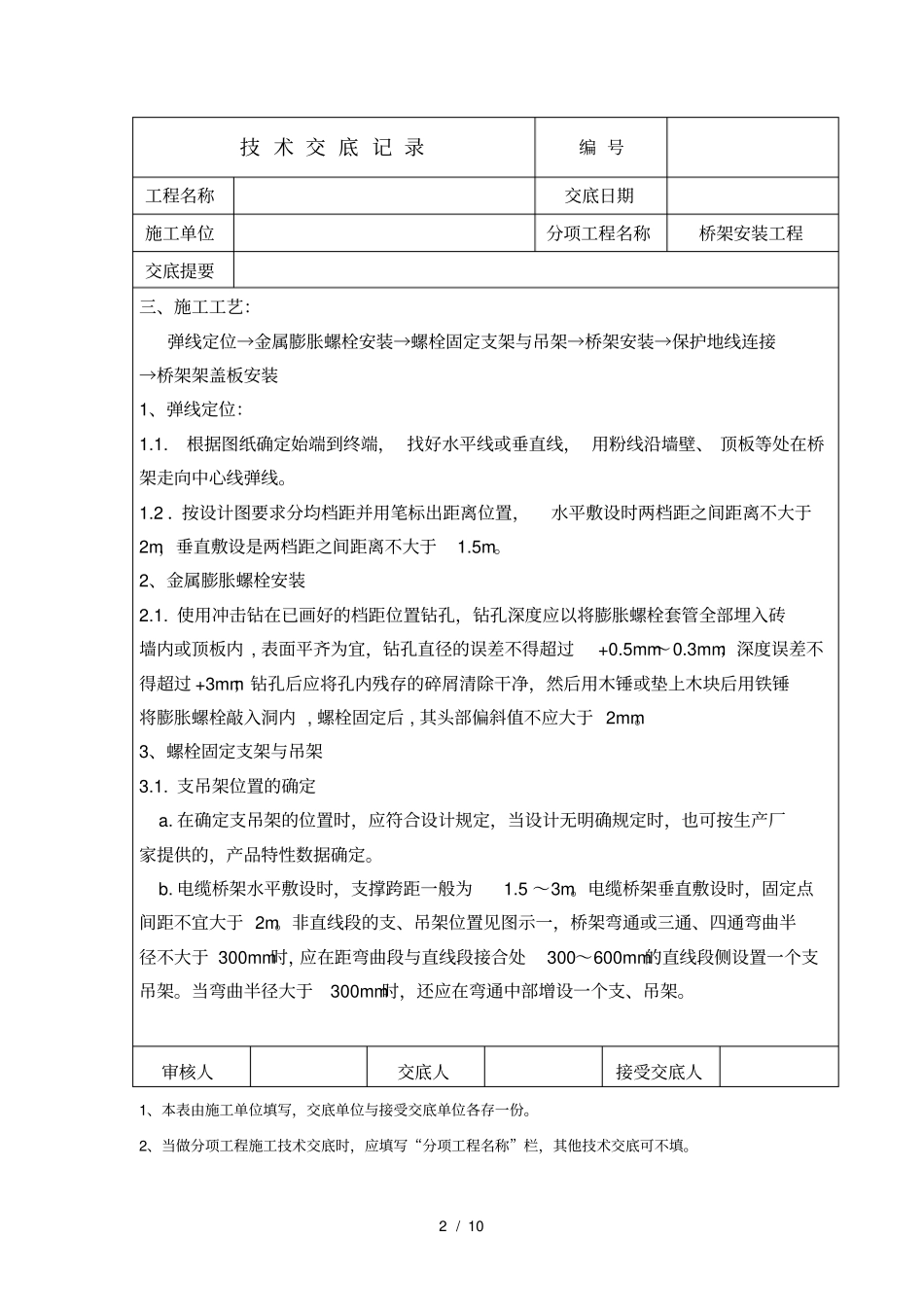

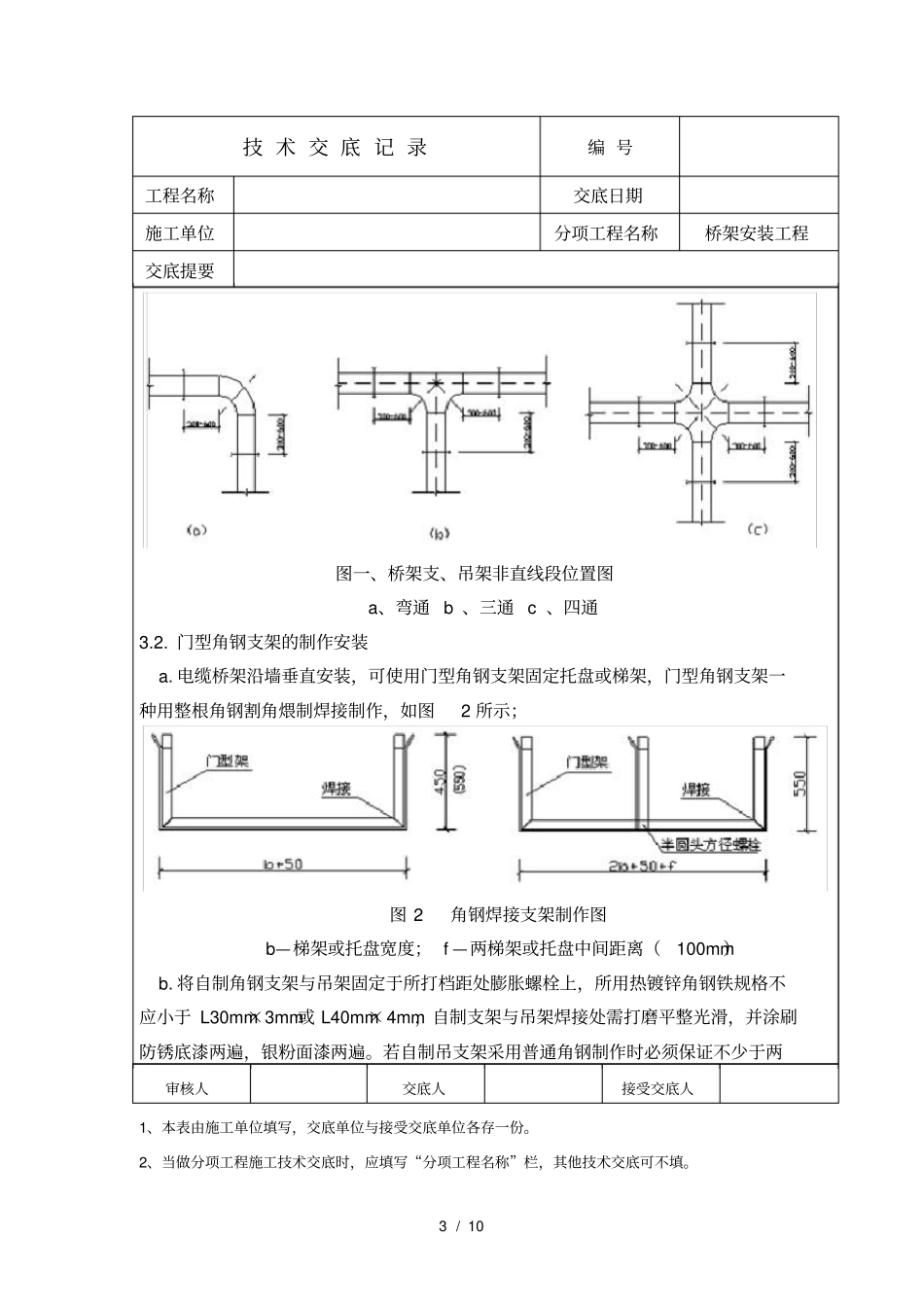

1 / 10 技 术 交 底 记 录编 号工程名称交底日期施工单位分项工程名称桥架安装工程交底提要一、工程特点1、本工程为框架结构,后砌墙为二次砖墙砌筑,桥架穿楼板及二次结构预留孔洞较多。本工程强弱电桥架均使用镀锌槽式桥架,消防采用阻燃镀锌槽式桥架,桥架敷设于电缆井及楼板底部吊顶层内,应严格控制桥架安装标高并做好桥架穿墙穿楼板孔洞的防火措施。二、施工准备1、技术准备熟悉图纸,确定桥架的布置、走向,核算主要材料配件的用量。熟悉桥架安装的施工工艺和质量标准。对整个桥架安装工程进行分项检查验收,其安装质量应符合图纸设计及施工规范要求。2、机具准备序号名称数量序号名称数量1 冲击钻2 把5 电焊机1 部2 手电钻2 把6 钢爬梯2 把3 台钻1 台7 粉线袋2 个4 角向磨光机2 把8 线坠2 个3、材料准备:3.1. 强电桥架 XQJ-C-01A-300*150-G 及相应连接配件 , 弱电桥架 XQJ-C-01A-200*100-G及相应连接配件,消防桥架ZR-XQJ-C-01A-100*80-G 及相应连接配件, L30*3、L40*4热镀锌角钢(或 L30*3、L40*4 角钢),M10*10mm膨胀螺栓。3.2.桥架的规格及附件的型号应符合设计要求,线槽内外光滑平整, 无毛刺不应有扭曲翘边等现象。螺栓、垫圈、弹簧垫等配件均为镀锌件。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填。2 / 10 技 术 交 底 记 录编 号工程名称交底日期施工单位分项工程名称桥架安装工程交底提要三、施工工艺:弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线连接→桥架架盖板安装1、弹线定位:1.1. 根据图纸确定始端到终端, 找好水平线或垂直线, 用粉线沿墙壁、 顶板等处在桥架走向中心线弹线。1.2 .按设计图要求分均档距并用笔标出距离位置,水平敷设时两档距之间距离不大于2m,垂直敷设是两档距之间距离不大于1.5m。2、金属膨胀螺栓安装2.1. 使用冲击钻在已画好的档距位置钻孔,钻孔深度应以将膨胀螺栓套管全部埋入砖墙内或顶板内 , 表面平齐为宜,钻孔直径的误差不得超过+0.5mm~0.3mm;深度误差不得超过 +3mm;钻孔后应将孔内残存的碎屑清除干净,然后用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内 , 螺栓固定后 , 其头部偏斜值不应大于 2mm。3、螺栓固定支架与吊架3.1. 支吊架位置的确定a. 在确定支吊架的位置时,应符...
