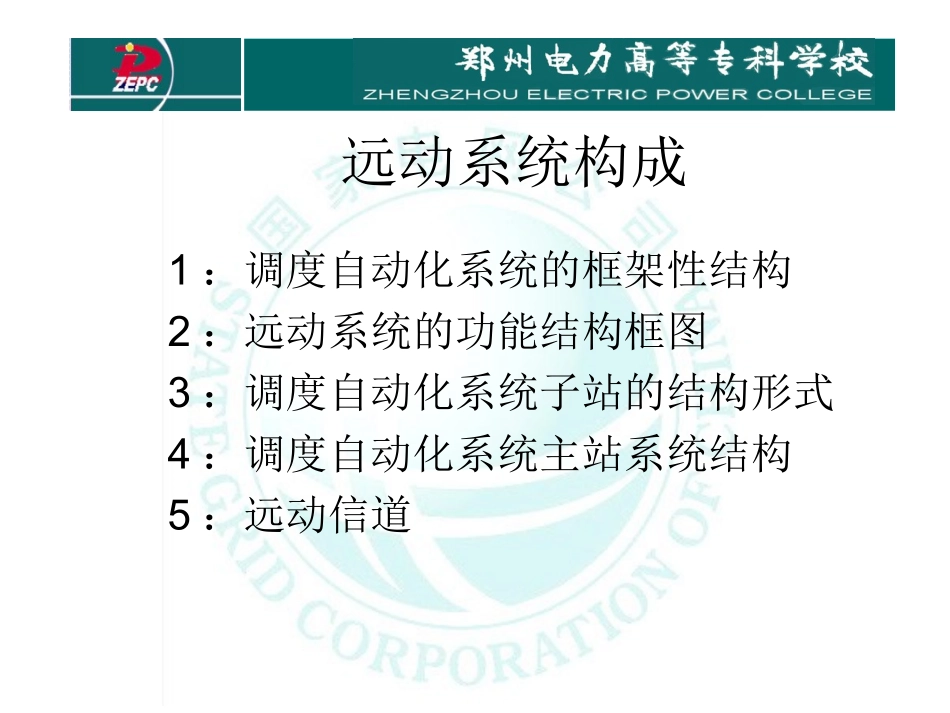

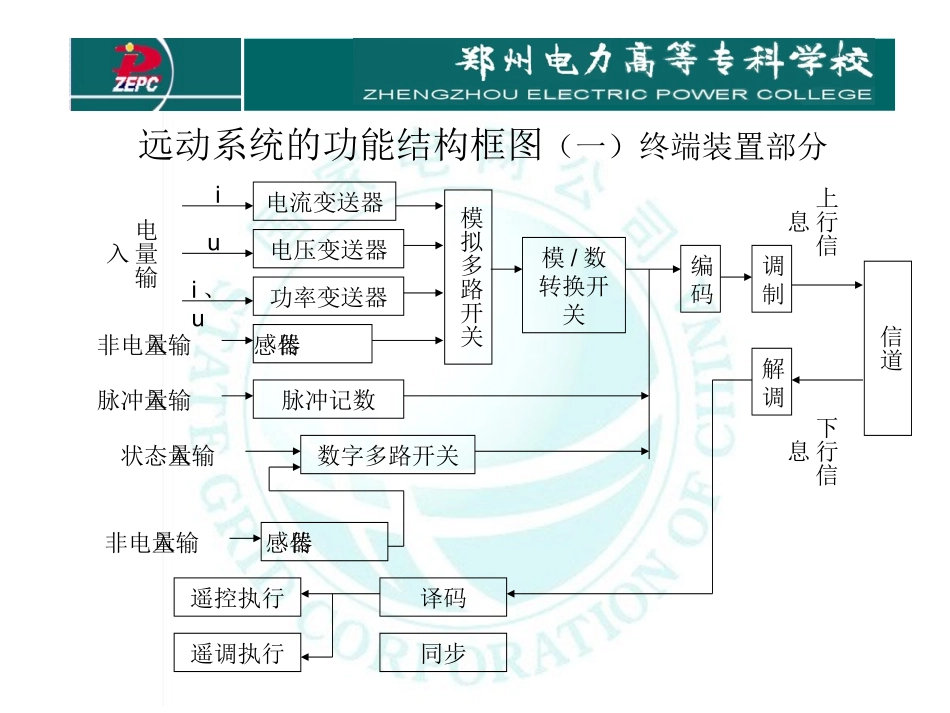

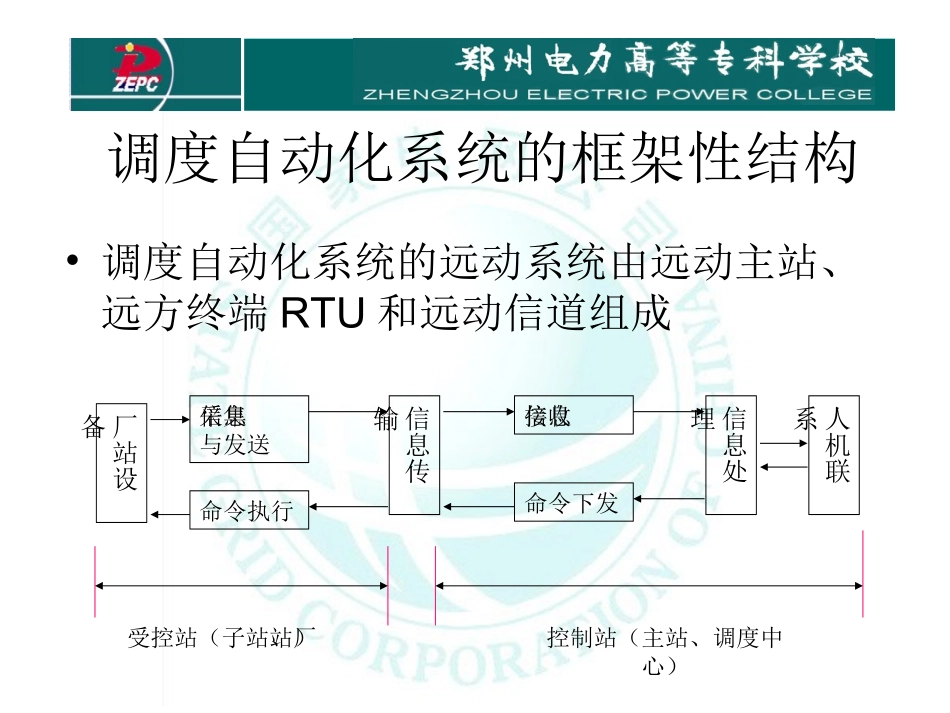

远动系统构成1:调度自动化系统的框架性结构2:远动系统的功能结构框图3:调度自动化系统子站的结构形式4:调度自动化系统主站系统结构5:远动信道调度自动化系统的框架性结构•调度自动化系统的远动系统由远动主站、远方终端RTU和远动信道组成厂站设备信息传输信息处理人机联系信息采集与发送命令执行命令下发信息接收受控站(子站、厂站)控制站(主站、调度中心)远动系统的功能结构框图(一)终端装置部分电流变送器电压变送器功率变送器传感器脉冲记数数字多路开关传感器遥控执行遥调执行模拟多路开关非电量输入i、uui电量输入脉冲量输入非电量输入状态量输入模/数转换开关编码调制信道上行信息下行信息解调译码同步远动系统的功能结构框图(二)前置机部分遥控命令编码遥调命令编码遥控输入遥调输入调制信道下行信息上行信息解调遥测、遥信CRT显示打印送模拟屏同步返送校验译码送主计算机调度自动化系统远方终端RTU的结构形式•1:传统改造式•2;集中组屏式•3:分层分布式•4:完全分散式•5:分散集中结合式传统改造式(不取消RTU)模拟量开关量脉冲量控制量调节量CRTPC机微机保护RTU上级调度或监控中心传统改造式(取消RTU)当地监控总控单元微机保护上级调度或监控中心测控单元1测控单元2测控单元nRS-485总线集中组屏式监控主机总控单元上级调度或监控中心遥测单元遥信单元RS-232、RS-422、RS-485高压微机保护低压微机保护VQC单元时钟单元遥控单元显示、打印适用于中小规模分层分布式集中组屏站内监控主机人-机接口调度或监控中心A/D采样单元TA、TV电能计量单元TA、TV线路电容器主变保护管理机数采控制机开关量输入单元中断输入极线路保护单元电容器保护单元主变保护单元备自投开关量输出单元电压无功控制柜低频减载断路器设备层间隔层变电站层适用于较大规模分层分布式集中组屏监控主机人-机接口调度或监控中心测量单元1TA、TV测量单元2TA、TV线路电容器主变保护管理机数采控制机开关量输入单元开关量输出单元线路保护单元1电容器保护单元主变保护单元备自投故障录波器电压无功控制柜线路线路设备层间隔层变电站层工程师站通信控制机线路保护单元2完全分散式监控主机上级调度或监控中心CANnet或LON-WORK控制保护测量显示、打印总控A总控B远方诊断N号开关柜控制保护测量1号开关柜控制保护测量2号开关柜······分散集中结合式(之一)主变控制间光纤通信接口总控单元监控主机电抗器、电容器控制间中压设备控制间高压设备控制间上级调度或监控中心分散集中结合式(之二)保护管理机电能管理机保护与监控单元调度或监控中心监控主机(或双机)当地监控(调试)智能电能表智能电能表备自投装置电压无功控制屏TVTA出口信号线路开关柜1保护与监控单元TVTA出口信号线路开关柜n监控单元TVTA出口信号主变监控单元TVTA出口信号高压线路主变保护屏高压线路保护屏···485总线现场总线或其他总线光缆或电缆远动系统主站•1:单机•2:双机•3:四机•4:局域网结构的分布式调度自动化系统初期集中式现在集中式4机调度自动化系统框图打印机鼠标MODEM前置机键盘后台机CRTRTU1打印机MODEM前置机后台机CRTRTUn鼠标键盘注:前置机就是远动主站分布式电网调度自动化系统框图注:主站功能在前置机工作站中实现管理信息系统异步通信服务器调度工作站文件服务器文件服务器调度工作站远动工作站前置机工作站前置机工作站网桥电网调度自动化系统的分布性一、硬件结构的分布:完成各种不同功能的工作站分别挂在总线上二、功能的分布:将各种不同功能的模块分布在不同的工作站上,如前置机工作站、远动工作站、调度工作站等分布式电网调度自动化系统简介1:前置机工作站:主要负责SCADA系统对RTU远动信息的接收、预处理及发送工作。2:调度工作站:供调度人员监视电网的生产过程和进行遥控、遥调操作。3:远动工作站:系统生成功能(即把生成的数据文件存入文件服务器,供网络上的工作站共享)和监视功能(掌握各RTU是否处于正常运行)。4:通信服务器:把局域网SCADA系统跨地区地连接起来形成广域网。广域网一般采用X.25协议。前置机工作站的功能1、与众多RTU进行信息的交换,接收处理软件...
