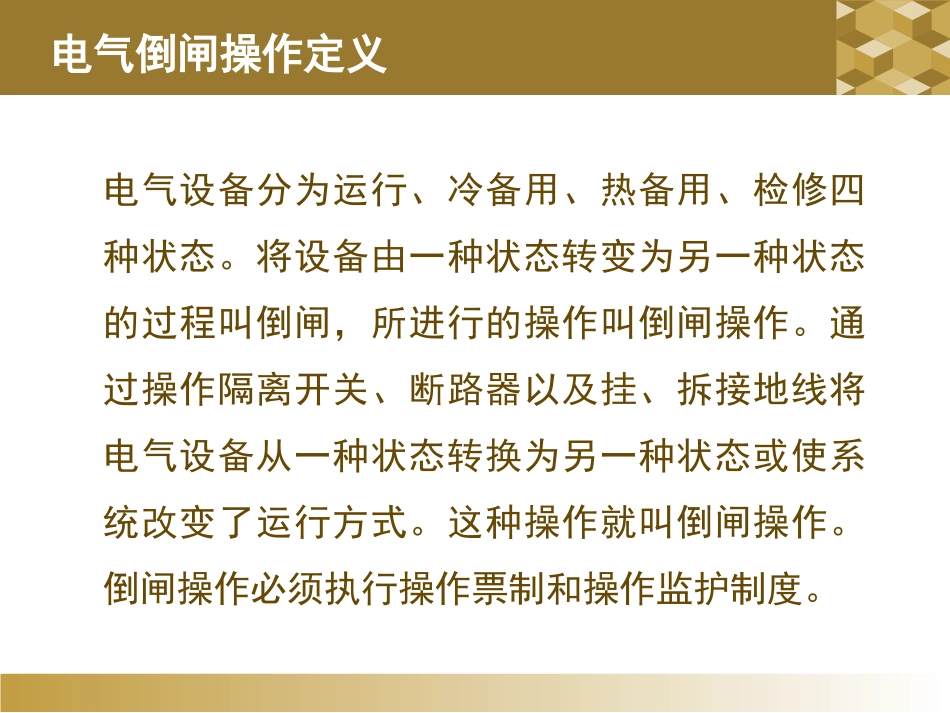

cLOGO电气倒闸操作DIANQIDAOZACAOZUOYourSiteHereLOGO电气倒闸操作定义电气设备分为运行、冷备用、热备用、检修四种状态。将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。通过操作隔离开关、断路器以及挂、拆接地线将电气设备从一种状态转换为另一种状态或使系统改变了运行方式。这种操作就叫倒闸操作。倒闸操作必须执行操作票制和操作监护制度。YourSiteHereLOGO12电气设备的状态运行状态系指某回路中的高压隔离开关和高压断路器（或低压刀开关及自动开关）均处于合闸位置，电源至受电端的电路得以接通而呈运行状态。检修状态系指某回路中的高压断路器及高压隔离开关（或自动开关及刀开关）均已断开，同时按保证安全的技术措施的要求悬挂了临时接地线，并悬挂标示牌和装好临时遮栏，处于停电检修的状态。YourSiteHereLOGO34电气设备的状态系指某回路中的高压断路器（或自动开关）已断开，而高压隔离开关（或刀开关）仍处于合闸位置。热备用状态冷备用状态系指某回路中的高压断路器及高压隔离开关（或自动开关及刀开关）均已断开。YourSiteHereLOGO电气倒闸操作规定1、倒闸操作必须根据值班调度员或电气负责人的命令，受令人复诵无误后执行。2、发布命令应准确、清晰，使用正规操作术语和设备双重名称，即设备名称和编号。3、发令人使用电话发布命令前，应先和受令人互通姓名，发布和听取命令的全过程，都要录音并做好记录。4、倒闸操作由操作人填写操作票。5、单人值班，操作票由发令人用电话向值班员传达，值班员应根据传达填写操作票，复诵无误，并在监护人签名处填入发令人姓名。6、每张操作票只能填写一个操作任务。YourSiteHereLOGO电气倒闸操作规定7、倒闸操作必须有二人执行，其中一人对设备较为熟悉者作监护，受令人复诵无误后执行；单人值班的变电所倒闸操作可由一人进行。8、开始操作前，应根据操作票的顺序先在操作模似板上进行核对性操作。（预演）9、操作前，应先核对设备的名称、编号和位置，并检查断路器、隔离开关、自动开关、刀开关的通断位置与工作票所写的是否相符。10、操作中，应认真执行复诵制、监护制，发布操作命令和复诵操作命令都应严肃认真，声音宏亮、清晰，必须按操作票填写的顺序逐项操作，每操作完一项应有监护人检查无误后在操作票项目前打"√"；全部操作完毕后再核查一遍。11、操作中发生疑问时，应立即停止操作并向值班调度员或电气负责人报告，弄清楚问题后再进行操作，不准擅自更改操作票。YourSiteHereLOGO电气倒闸操作规定12、操作人员与带电导体应保持足够的安全距离，同时应穿长袖衣服和长裤。13、用绝缘棒拉、合高压隔离开关及跌落式开关或经传动机构拉、合高压断路器及高压隔离开关时，均应戴绝缘手套；操作室外设备时，还应穿绝缘靴。雷电时禁止进行倒闸操作。14、装卸高压熔丝管时，必要时使用绝缘夹钳或绝缘杆，应带护目眼镜和绝缘手套，并应站在绝缘垫（台）上。15、雨天操作室外高压设备时，绝缘棒应带有防雨罩，还应穿绝缘靴。16、不受供电局调度的双电源（包括自发电）用电单位，严禁并路倒闸（倒闸时应先停常用电源，"检查并确认在开位"，后送备用电源）。17、在发生人身触电事故时，可以不经许可即行断开有关设备的电源，但事后必须立即报告上级。YourSiteHereLOGO电气倒闸操作的技术要求一基本要求1、停电拉闸操作，必须按照“断路器（开关）母线侧隔离开关（刀闸）”的顺序依次进行。送电合闸操作应按与上述相反的顺序进行，严禁带负荷拉闸。2、变压器两侧（或三侧）开关的操作顺序规定如下：停电时--先拉开负荷侧开关，后拉开电源侧开关，送电时--顺序与此相反。（即不能带负载切断电源）。3、单极隔离开关及跌落式开关的操作顺序规定如下：停电时--先拉开中相，后拉开两边相，送电时--顺序与此相反。4、双回路母线供电的变电所，当出线开关由一段母线倒换至另一段母线供电时，应先断开待切换母线的电源侧负荷开关，再合母线联络开关。5、操作中，应注意防止通过电压互感器二次返回的高压。YourSiteHereLOGO二电气倒闸操作的技术要求发电机、电网的并列与解列操作1、220kV及以上系统所有开关，接...
