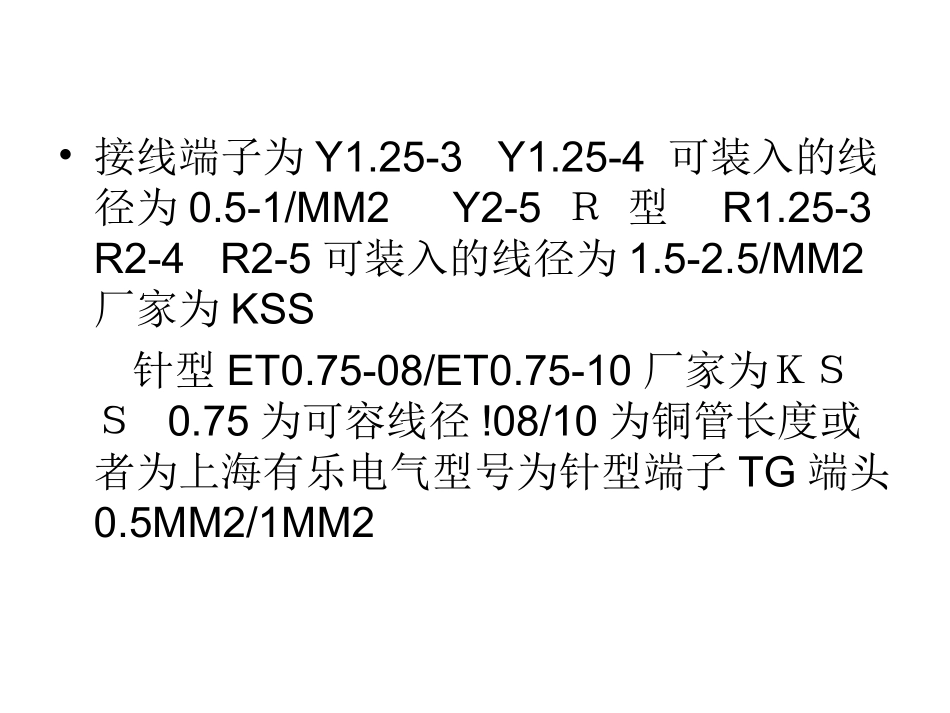

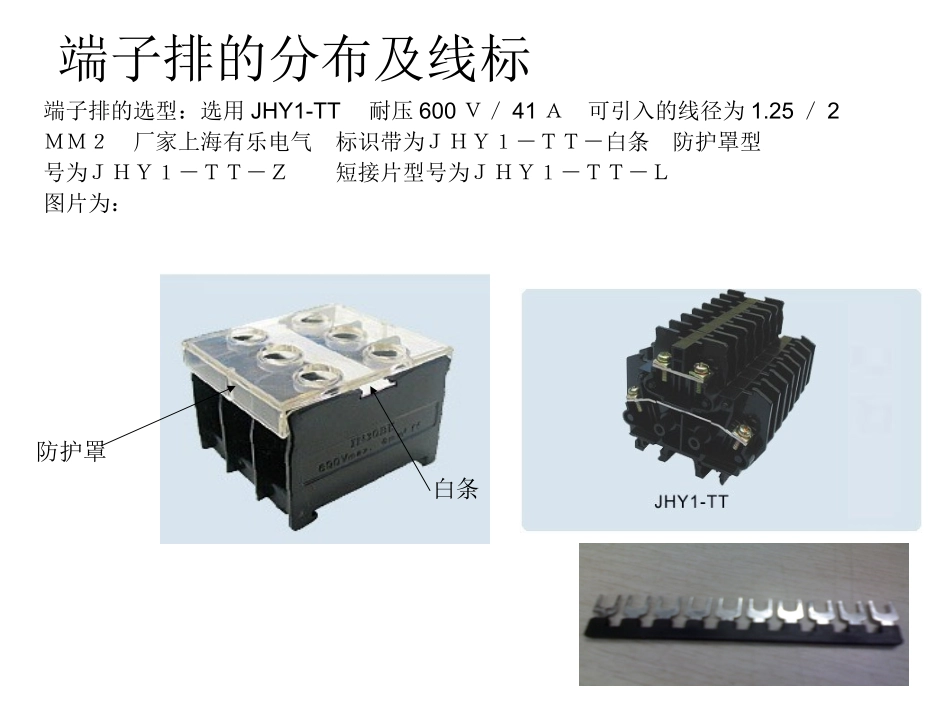

电气接线标准化端子排的选型：选用JHY1-TT耐压600Ｖ／41Ａ可引入的线径为1.25／2ＭＭ２厂家上海有乐电气标识带为ＪＨＹ１－ＴＴ－白条防护罩型号为ＪＨＹ１－ＴＴ－Ｚ短接片型号为ＪＨＹ１－ＴＴ－Ｌ图片为：端子排的分布及线标防护罩白条•接线端子为Y1.25-3Y1.25-4可装入的线径为0.5-1/MM2Y2-5Ｒ型R1.25-3R2-4R2-5可装入的线径为1.5-2.5/MM2厂家为KSS针型ET0.75-08/ET0.75-10厂家为ＫＳＳ0.75为可容线径!08/10为铜管长度或者为上海有乐电气型号为针型端子TG端头0.5MM2/1MM2如图片尽量购买如图所示的公母插,型号为PIN1.25-7A厂家为KSS,负载端用公头!接地线说明：接地用型号为ＪＤＧ／ＢＭ５（２）Ｍ４（２）电源进地线和机壳同时接到此端子上！Ｒ２－５地线的端子一定要用R型端子!规格为R2-5/R2-4线槽的规格及标识线槽使用MD-1,MD-1.1KD-1HD-1HD-1.1MD-0出线孔为8MM,6MM,4MM标识为顺时针英语字母环绕!包括配电板上面!附图为一个字母!配电板上面所有的元器件上面都要有标识!包括配电板!•所有的外部传感器,开关量信号都不能直接进入PLC端子台上!必须经过中继端子排!从PLC的输入端到中继端子排的线为0.5MM2黑色绝缘软线!PLC的输出端到中继端子排的线为0.5MM2白色绝缘软线!线码管标识从上至下!线码管长度为18-14,在同一台设备中尽量使用同一长度的线码管!线码管上的字符尽量使用相同数量如:X0用X00PLC输入端PLC输出端交流电的颜色标准3相的相序符号为L1、L2、L3，分别使用黄、绿、红三种颜色的电线来区分，N线（中性线）使用兰色的电线区分，PE线（保护线）用黄绿双色的电线区分。单相系统中，红色是相线、绿色是N线（中性线）、黄绿双色是PE线（保护线）Ｌ，Ｎ尽量使用红绿双绞线端子型号为Ｒ２－４Ｒ２－５.电源进线端连接在端子排上红绿电源线接地线直流电的颜色标准•直流电源，正极为【棕色】、负极为【兰色】信号线为【白色】使用线径为０．５ＭＭ２如果电流超过２Ａ的请选择合适的线径！•护套电缆型号为RVV-3/5*1/23/5表示芯线数１／２表示线径为１ＭＭ２或２ＭＭ２厂家为上海尽力电线电缆颜色为红，绿黄绿气压机/热熔机的直流电统一使用白色/黑色P24V,兰色N24V接加热棒部分用卷式结束带缠绕!电源进线部分使用护线套护线套型号为AG-16,AG-20厂家KSS元器件分布图松下伺服I/O24222018161412108642黄粉红浅蓝深蓝白紫ZSPCW限位CCW脉冲CW脉冲24V252321191715131197531浅绿绿白绿白灰白CZGND(COM-)CCW限位24V24V494745434139373533312927灰黑黑白紫红红白COM-COIN+ALM+S-RDY+ALM-CLSRV-ON504846444240383634302826橙已短接38已短接38橙白COIN-ALM-S-RDY-CL三菱伺服I/O2422181614CN1B19CN1B16CN1A2CN1A3CN1B13黄粉红浅蓝深蓝白紫ZSPCW限位CCW脉冲CW脉冲24V2523CN1A141715CN1B1011CN1B17531浅绿绿白绿CZGND(COM-)CCW限位494743CN1B10CN1A18CN1B18CN1A1933CN1B14CN1B527灰黑黑白紫红红白COM-COIN+ALM+S-RDY+ALM-CLSRV-ON5048444240383634CN1A82826CN1A9CN1A11短接CN1A9橙白COMOPCCL谢谢！
