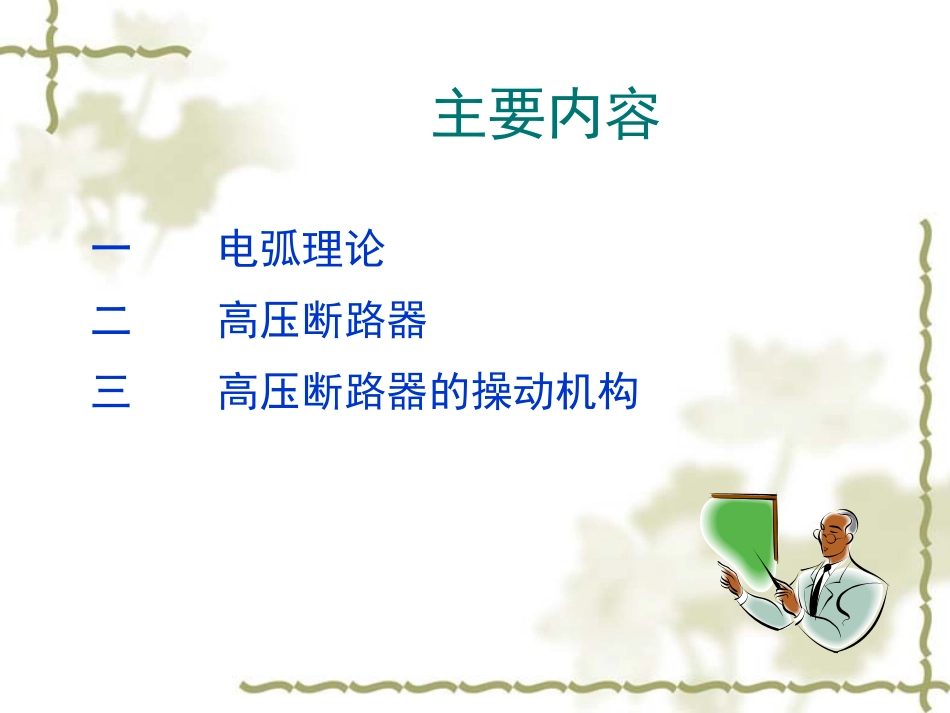

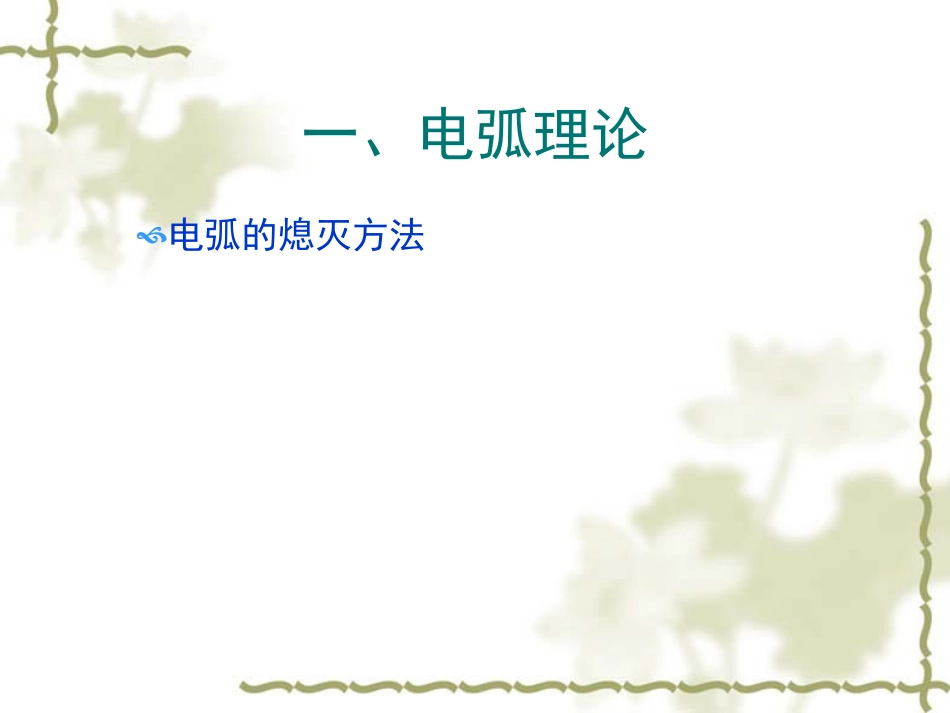

1高压断路器主要内容一电弧理论二高压断路器三高压断路器的操动机构一、电弧理论电弧的熄灭方法二、高压断路器1、类型根据灭弧介质不同，分为多油、少油、真空、SF6气体、磁吹断路器等。2结构组成灭弧部分、导电部分；绝缘支柱；传动系统；操动机构和支架等。2高压断路器组成结构通断元件支撑绝缘件中间传动机构操动机构基座3高压断路器的型号12345678产品字母代号，用下列字母表示：产品字母代号，用下列字母表示：S—S—少油断路器；少油断路器；D—D—多油断路器；多油断路器；K—K—空气断空气断路器；路器；L—L—六氟化硫断路器；六氟化硫断路器；Z—Z—真空断路器；真空断路器；Q—Q—产气断路器；产气断路器；C—C—磁吹断磁吹断路器路器装置地点代号；装置地点代号；N—N—户内，户内，W—W—户户外外设计系列顺序号；以数字设计系列顺序号；以数字11、、22、、3……3……表示表示额定电压，额定电压，KVKV其它补充工作特性标志，其它补充工作特性标志，G—G—改进型，改进型，F—F—分相操分相操作作额定电流，额定电流，AA额定开断电流，额定开断电流，KAKA其特殊环境代号其特殊环境代号4、断路器参数1、电压2、电流3、容量3、时间5、高压断路器的典型结构(1)油断路器油断路器是以绝缘油为灭弧介质。是以绝缘油为灭弧介质。可分为多油断路器和少油断路器。可分为多油断路器和少油断路器。•空气断路器属于他能式断路器，靠压空气断路器属于他能式断路器，靠压缩空气吹动电弧使之冷却，在电弧达到零缩空气吹动电弧使之冷却，在电弧达到零值时，迅速将弧道中的离子吹走或使之复值时，迅速将弧道中的离子吹走或使之复合而实现灭弧。空气断路器开断能力强，合而实现灭弧。空气断路器开断能力强，开断时间短，但结构复杂，工艺要求高，开断时间短，但结构复杂，工艺要求高，有色金属消耗多，原来空气断路器一般应有色金属消耗多，原来空气断路器一般应用在用在110KV110KV及以上的电力系统中，但随及以上的电力系统中，但随着着SF6SF6断路器的广泛应用，空气断路器已断路器的广泛应用，空气断路器已被淘汰被淘汰（（22）空气断路器）空气断路器(3)(3)六氟化硫（六氟化硫（SF6SF6）断路器）断路器SF6SF6断路器采用具有优良灭弧能力和绝断路器采用具有优良灭弧能力和绝缘能力的缘能力的SF6SF6气体作为灭弧介质，具气体作为灭弧介质，具有开断能力强、动作快、体积小等优点有开断能力强、动作快、体积小等优点，但金属消耗多，价格较贵。近年来，但金属消耗多，价格较贵。近年来SF6SF6断路器发展很快，在高压和超高压断路器发展很快，在高压和超高压系统中得到广泛应用。尤其以系统中得到广泛应用。尤其以SF6SF6断路断路器为主体的封闭式组合电器，是高压和器为主体的封闭式组合电器，是高压和超高压电器的重要发展方向超高压电器的重要发展方向(4)(4)真空断路器真空断路器真空断路器是在高度真空中灭弧。真空真空断路器是在高度真空中灭弧。真空中的电弧是在触头分离时电极蒸发出来的金属蒸中的电弧是在触头分离时电极蒸发出来的金属蒸汽中形成的。电弧中的离子和电子迅速向周围空汽中形成的。电弧中的离子和电子迅速向周围空间扩散。当电弧电流到达零值时，触头间的粒子间扩散。当电弧电流到达零值时，触头间的粒子因扩散而消失的数量超过产生的数量时，电弧即因扩散而消失的数量超过产生的数量时，电弧即不能维持而熄灭。不能维持而熄灭。真空断路器开断能力强，开断时间短、体真空断路器开断能力强，开断时间短、体积小、占用面积小、无噪声、无污染、寿命长，积小、占用面积小、无噪声、无污染、寿命长，可以频繁操作，检修周期长。真空断路器目前在可以频繁操作，检修周期长。真空断路器目前在我国的配电系统中已逐渐得到广泛应用我国的配电系统中已逐渐得到广泛应用三、断路器操动机构1、电磁操动机构2、弹簧操动机构3、液压弹簧操动机构1、操动机构特点（1）电磁操动机构结构简单，加工维护容易。要求电源功率大，合闸速度低。35kv以下机构应用。（2）弹簧操动机构速度快，电源容量小，失电仍可操作一次。结构复杂强度要求高、稳定性差。110KV以下机构。辅助...
