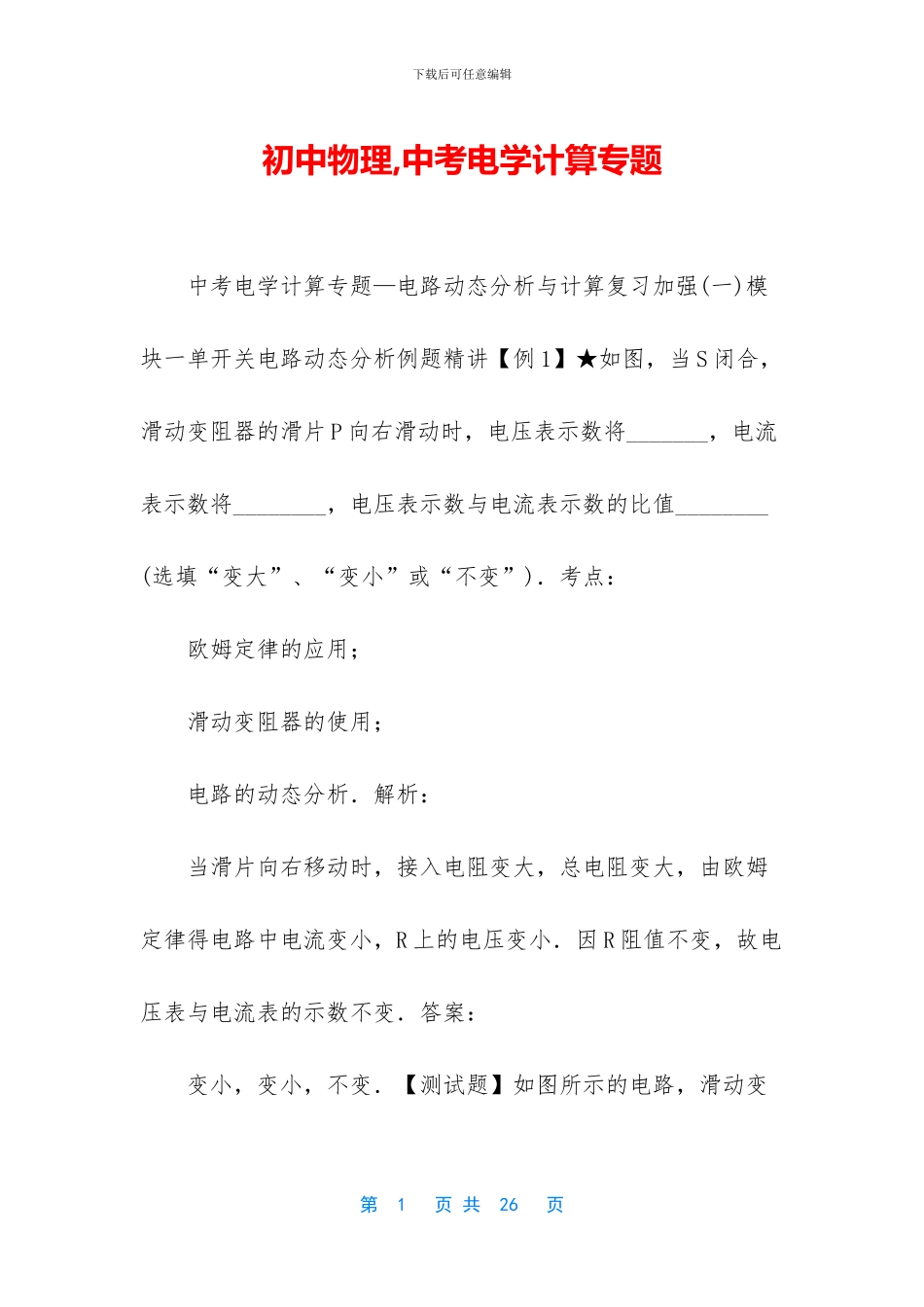

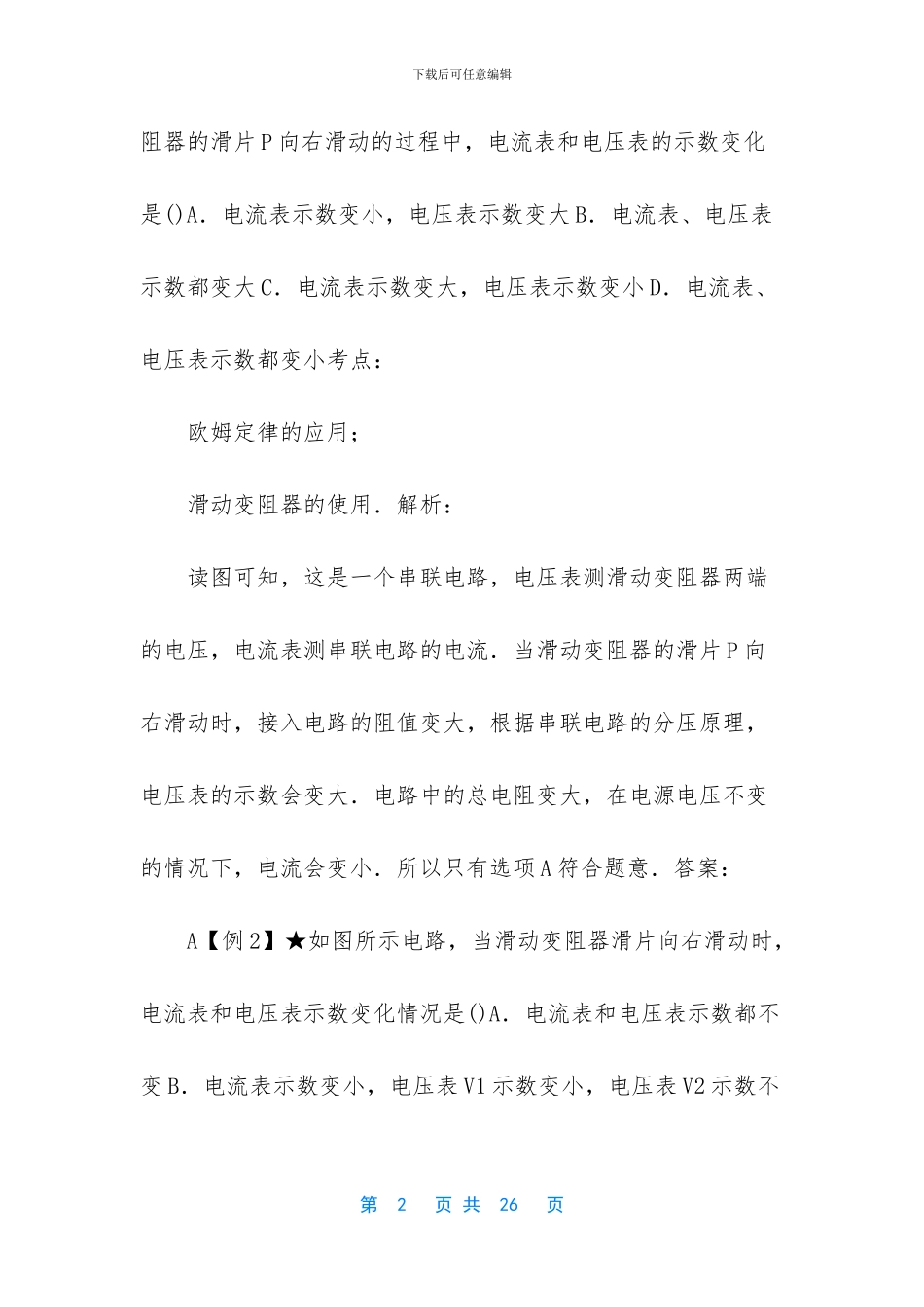

下载后可任意编辑初中物理,中考电学计算专题 中考电学计算专题—电路动态分析与计算复习加强(一)模块一单开关电路动态分析例题精讲【例 1】★如图，当 S 闭合，滑动变阻器的滑片 P 向右滑动时，电压表示数将_______，电流表示数将________，电压表示数与电流表示数的比值________(选填“变大”、“变小”或“不变”)．考点： 欧姆定律的应用； 滑动变阻器的使用； 电路的动态分析．解析： 当滑片向右移动时，接入电阻变大，总电阻变大，由欧姆定律得电路中电流变小，R 上的电压变小．因 R 阻值不变，故电压表与电流表的示数不变．答案： 变小，变小，不变．【测试题】如图所示的电路，滑动变第 1 页 共 26 页下载后可任意编辑阻器的滑片 P 向右滑动的过程中，电流表和电压表的示数变化是()A．电流表示数变小，电压表示数变大 B．电流表、电压表示数都变大 C．电流表示数变大，电压表示数变小 D．电流表、电压表示数都变小考点： 欧姆定律的应用； 滑动变阻器的使用．解析： 读图可知，这是一个串联电路，电压表测滑动变阻器两端的电压，电流表测串联电路的电流．当滑动变阻器的滑片 P 向右滑动时，接入电路的阻值变大，根据串联电路的分压原理，电压表的示数会变大．电路中的总电阻变大，在电源电压不变的情况下，电流会变小．所以只有选项 A 符合题意．答案： A【例 2】★如图所示电路，当滑动变阻器滑片向右滑动时，电流表和电压表示数变化情况是()A．电流表和电压表示数都不变 B．电流表示数变小，电压表 V1 示数变小，电压表 V2 示数不第 2 页 共 26 页下载后可任意编辑变 C．电流表示数不变，电压表示数都变大 D．电流表示数变大，电压表 V1 示数不变，电压表 V2 示数变大考点： 电路的动态分析； 滑动变阻器的使用； 欧姆定律的应用．解析： 由电路图可知，R1 与 R2 串联，电压表 V1 测 R1 两端的电压，电压表 V2 测电源的电压，电流表测电路中的电流； 电源的电压不变，∴滑片移动时，电压表 V2 的示数不变，故 AD 不正确； 当滑动变阻器滑片向右滑动时，接入电路中的电阻变大，电路中的总电阻变大， I＝，∴电路中的电流变小，即电流表的示数变小，故 C 不正确； U＝IR，∴定值电阻 R1 两端的电压变小，即电压表 V1 示数变小，故 B 正确．答案： 第 3 页 共 26 页下载后可任意编辑 B【测试题】如图所示，当变阻器滑片 P 向右滑动时，两电压表...
