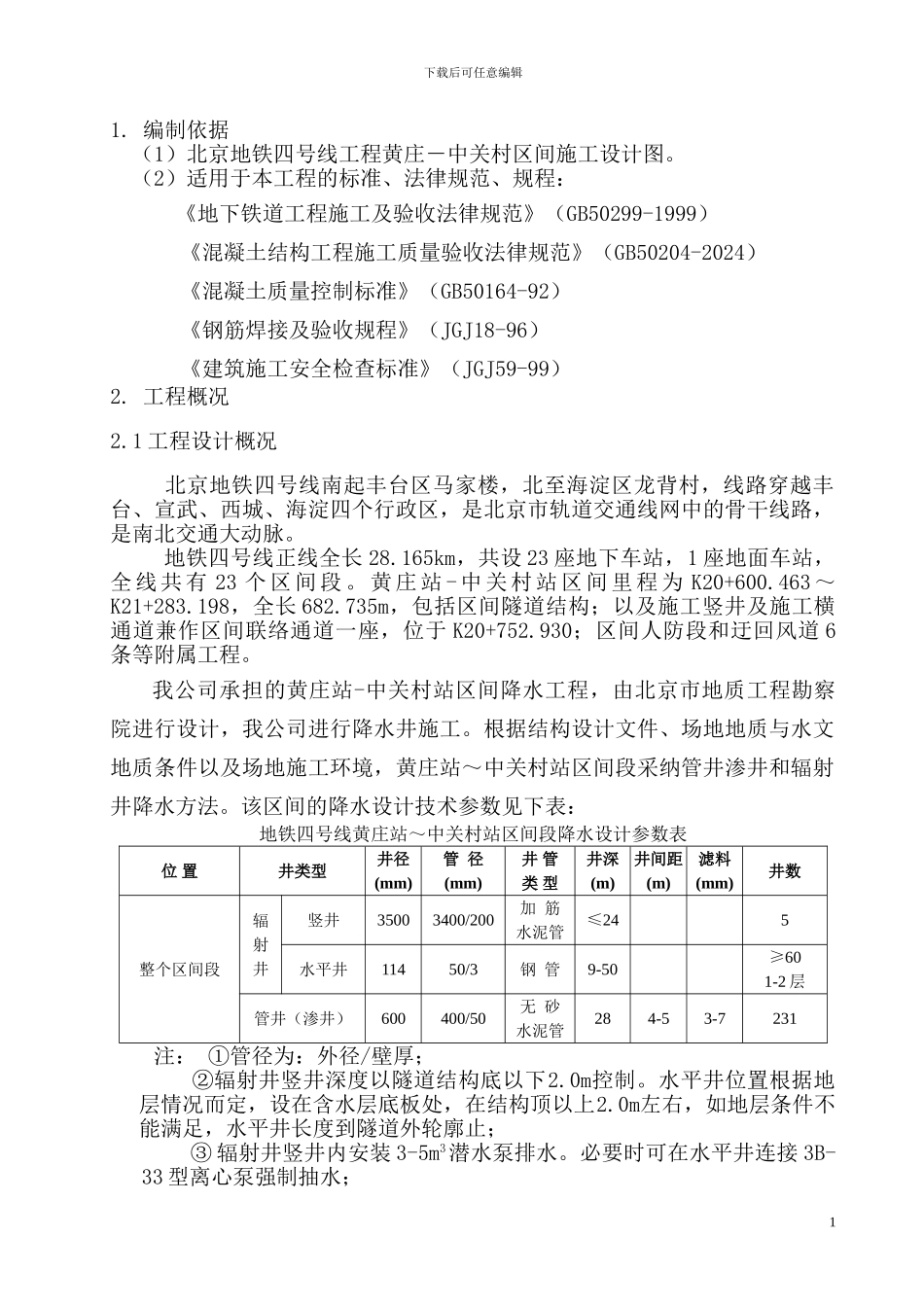

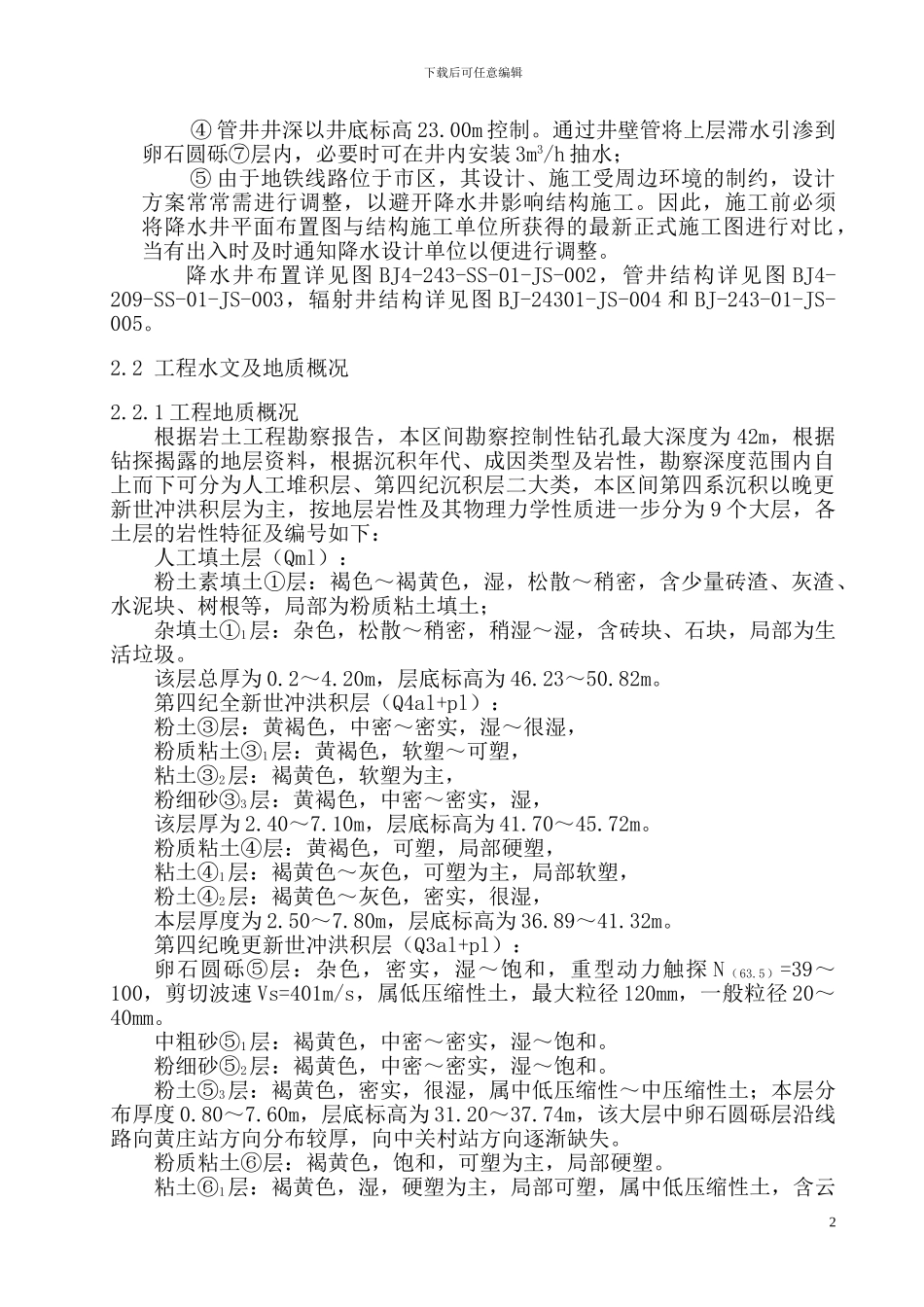

下载后可任意编辑1. 编制依据(1)北京地铁四号线工程黄庄-中关村区间施工设计图。(2)适用于本工程的标准、法律规范、规程:《地下铁道工程施工及验收法律规范》(GB50299-1999)《混凝土结构工程施工质量验收法律规范》(GB50204-2024)《混凝土质量控制标准》(GB50164-92)《钢筋焊接及验收规程》(JGJ18-96)《建筑施工安全检查标准》(JGJ59-99)2. 工程概况2.1 工程设计概况北京地铁四号线南起丰台区马家楼,北至海淀区龙背村,线路穿越丰台、宣武、西城、海淀四个行政区,是北京市轨道交通线网中的骨干线路,是南北交通大动脉。 地铁四号线正线全长 28.165km,共设 23 座地下车站,1 座地面车站,全 线 共 有 23 个 区 间 段 。 黄 庄 站 - 中 关 村 站 区 间 里 程 为 K20+600.463 ~K21+283.198,全长 682.735m,包括区间隧道结构;以及施工竖井及施工横通道兼作区间联络通道一座,位于 K20+752.930;区间人防段和迂回风道 6条等附属工程。我公司承担的黄庄站-中关村站区间降水工程,由北京市地质工程勘察院进行设计,我公司进行降水井施工。根据结构设计文件、场地地质与水文地质条件以及场地施工环境,黄庄站~中关村站区间段采纳管井渗井和辐射井降水方法。该区间的降水设计技术参数见下表: 地铁四号线黄庄站~中关村站区间段降水设计参数表位 置井类型井径(mm)管 径(mm)井 管类 型井深(m)井间距(m)滤料(mm)井数整个区间段辐射井竖井35003400/200加 筋水泥管≤245水平井11450/3钢 管9-50≥601-2 层管井(渗井)600400/50无 砂水泥管284-53-7231注: ①管径为:外径/壁厚; ②辐射井竖井深度以隧道结构底以下2.0m控制。水平井位置根据地层情况而定,设在含水层底板处,在结构顶以上2.0m左右,如地层条件不能满足,水平井长度到隧道外轮廓止;③ 辐射井竖井内安装 3-5m3潜水泵排水。必要时可在水平井连接 3B-33 型离心泵强制抽水;1下载后可任意编辑④ 管井井深以井底标高 23.00m 控制。通过井壁管将上层滞水引渗到卵石圆砾⑦层内,必要时可在井内安装 3m3/h 抽水;⑤ 由于地铁线路位于市区,其设计、施工受周边环境的制约,设计方案常常需进行调整,以避开降水井影响结构施工。因此,施工前必须将降水井平面布置图与结构施工单位所获得的最新正式施工图进行对比,当有出入时及时通知降水设计单位以便进行调整。降水井布置详见图 BJ4-243-SS-01-JS-002,管井结构详见图 B...
