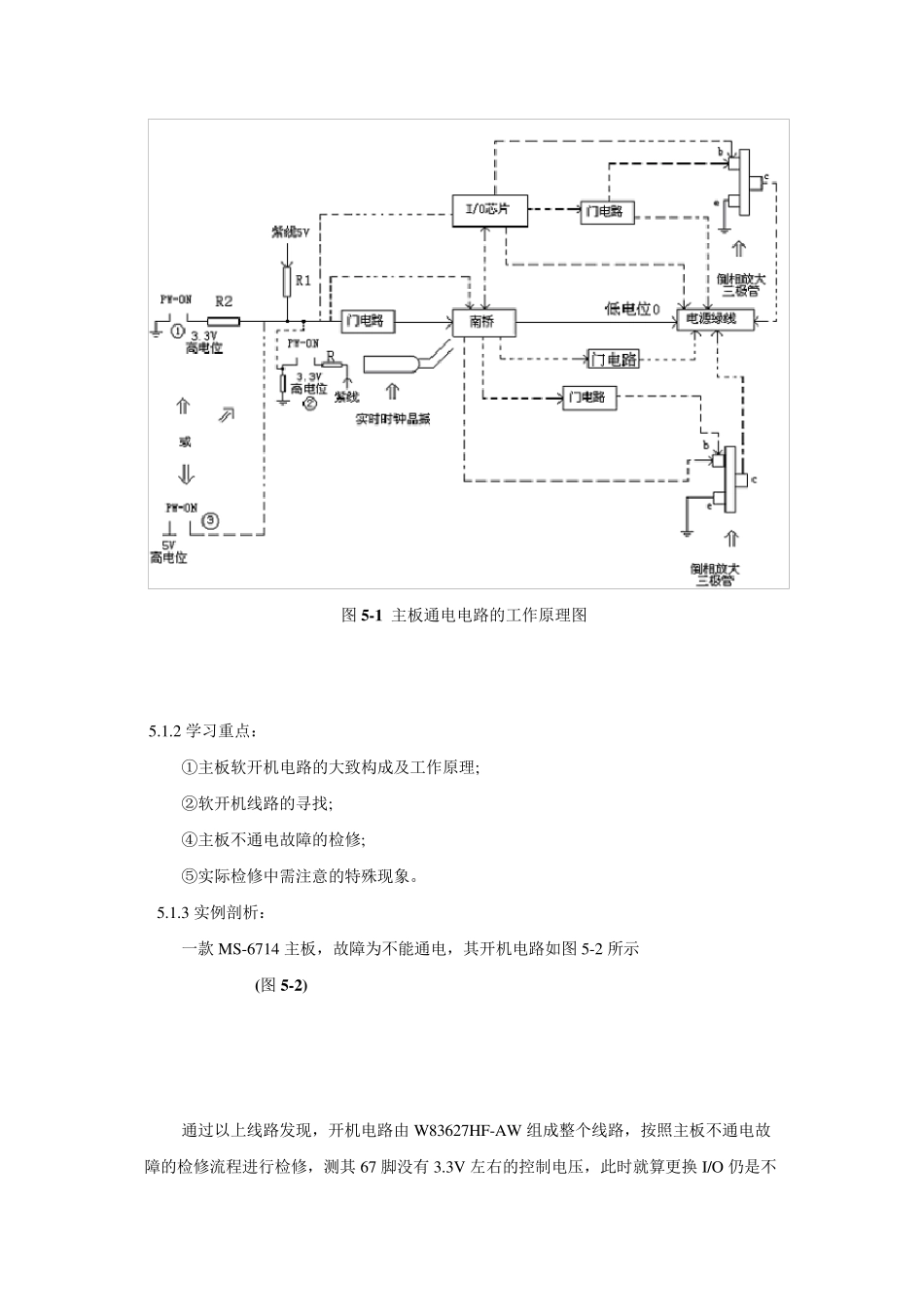

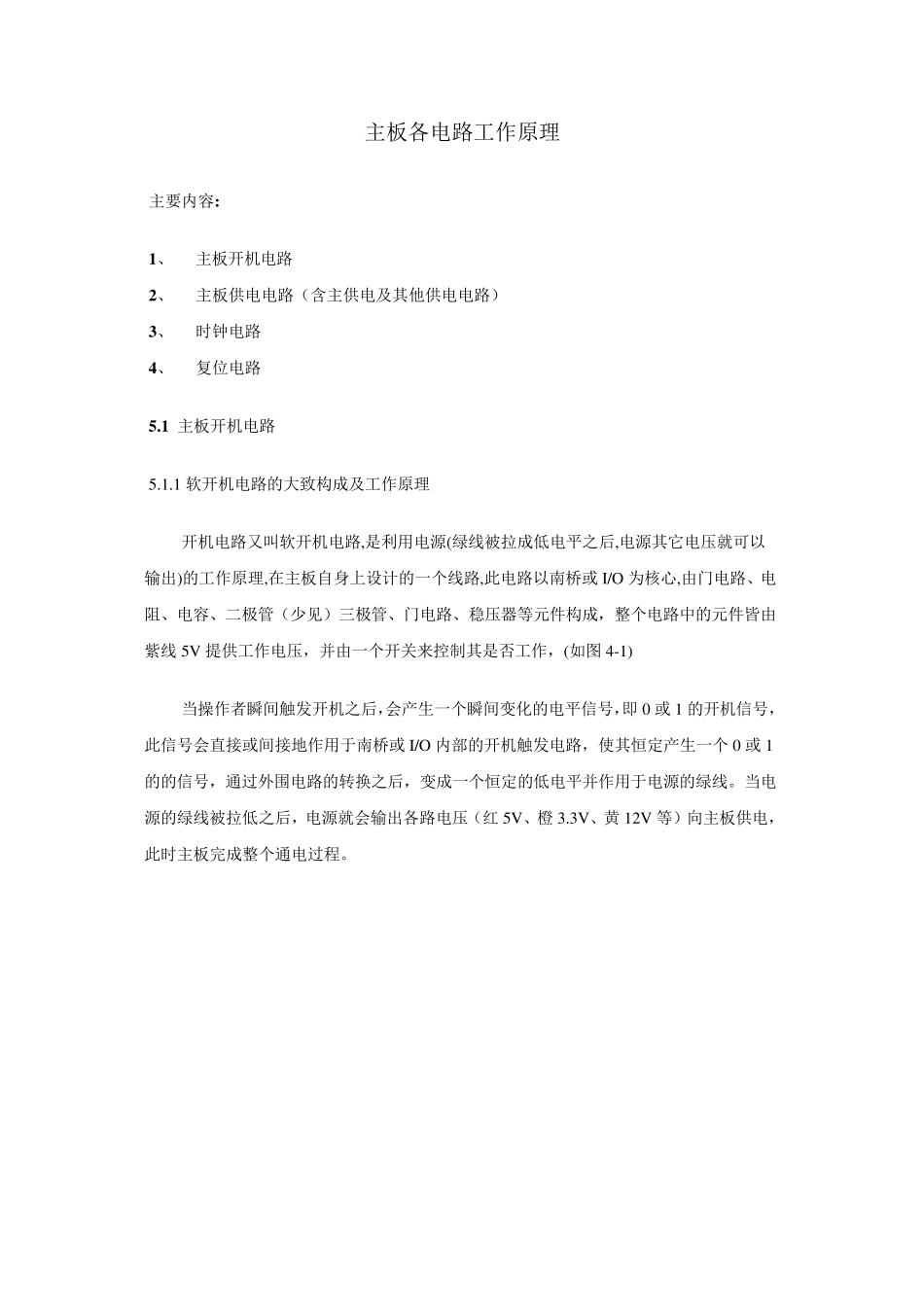

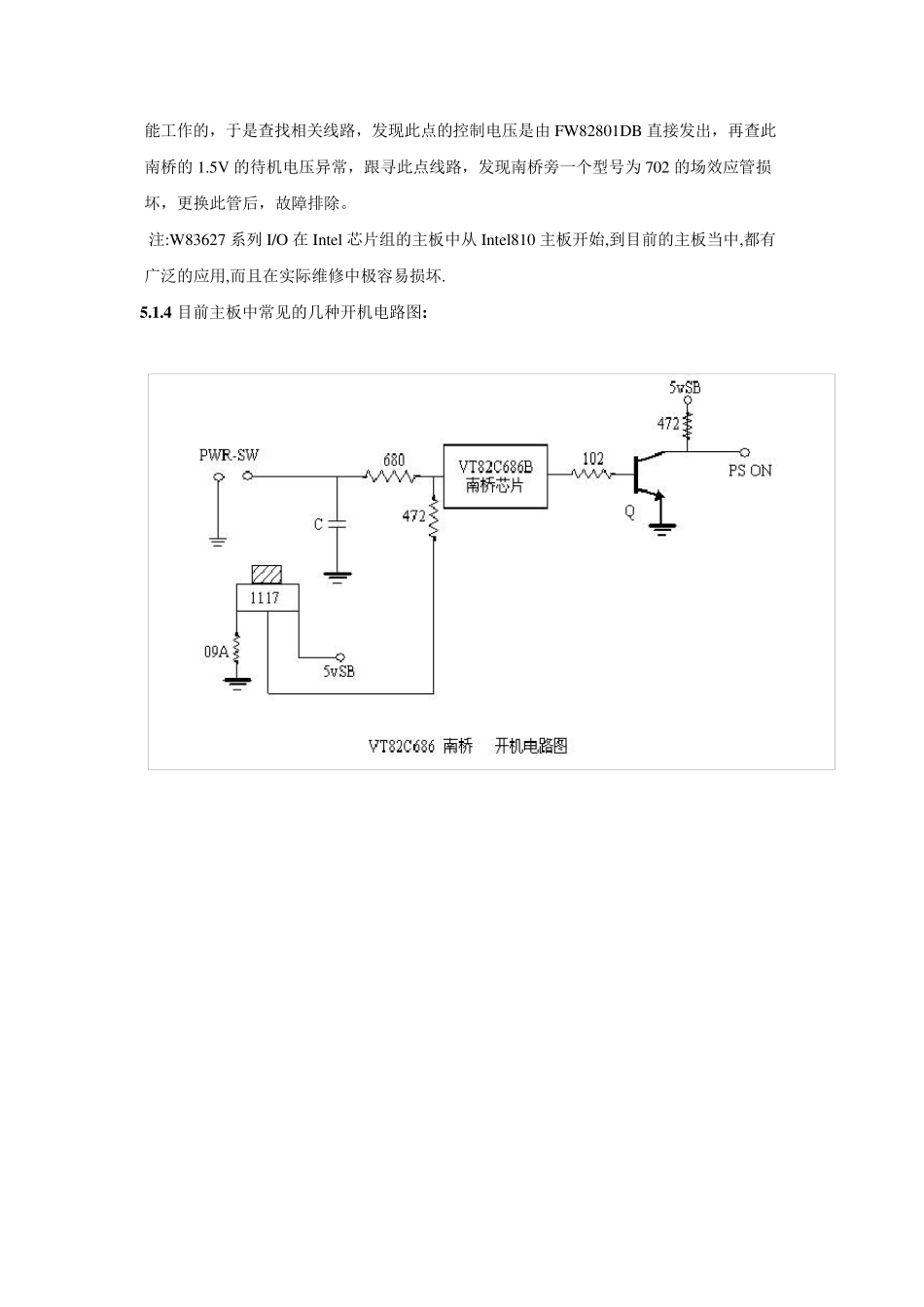

主板各电路工作原理 主要内容: 1、 主板开机电路 2、 主板供电电路（含主供电及其他供电电路） 3、 时钟电路 4、 复位电路 5.1 主板开机电路 5.1.1 软开机电路的大致构成及工作原理 开机电路又叫软开机电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的工作原理,在主板自身上设计的一个线路,此电路以南桥或 I/O 为核心,由门电路、电阻、电容、二极管（少见）三极管、门电路、稳压器等元件构成，整个电路中的元件皆由紫线 5V 提供工作电压，并由一个开关来控制其是否工作，(如图 4-1) 当操作者瞬间触发开机之后，会产生一个瞬间变化的电平信号，即 0 或 1 的开机信号，此信号会直接或间接地作用于南桥或 I/O 内部的开机触发电路，使其恒定产生一个 0 或 1的的信号，通过外围电路的转换之后，变成一个恒定的低电平并作用于电源的绿线。当电源的绿线被拉低之后，电源就会输出各路电压（红 5V 、橙 3.3V 、黄 12V 等）向主板供电，此时主板完成整个通电过程。 图5 -1 主板通电电路的工作原理图 5.1.2 学习重点： ①主板软开机电路的大致构成及工作原理; ②软开机线路的寻找; ④主板不通电故障的检修; ⑤实际检修中需注意的特殊现象。 5.1.3 实例剖析： 一款 MS-6714 主板，故障为不能通电，其开机电路如图5-2 所示 (图5 -2 ) 通过以上线路发现，开机电路由 W 83627HF-AW 组成整个线路，按照主板不通电故障的检修流程进行检修，测其 67 脚没有 3.3V 左右的控制电压，此时就算更换 I/O 仍是不能工作的，于是查找相关线路，发现此点的控制电压是由FW82801DB 直接发出，再查此南桥的1.5V 的待机电压异常，跟寻此点线路，发现南桥旁一个型号为702 的场效应管损坏，更换此管后，故障排除。 注:W83627 系列 I/O 在 Intel 芯片组的主板中从 Intel810 主板开始,到目前的主板当中,都有广泛的应用,而且在实际维修中极容易损坏. 5.1.4 目前主板中常见的几种开机电路图: ASROCK P4S61 开机电路图 5.2 主板供电电路 5.2.1 主板供电电路(见图5-3 )是主板中最容易损坏的部分，在实际的维修中占有相当大的比例，在学习本节之前，我们先来了解一下主板的供电机制。 ATX 电源的功率电压输出有+12V、+5V、+3.3V。ATX12V 电源主要提供+12V、+5V、+3.3V、+5VSB、-12V 五组电压，-5V 由于ISA 设备的消失，在最新的ATX12V 版本中已经去掉。另一个负电压-12V 虽然...
