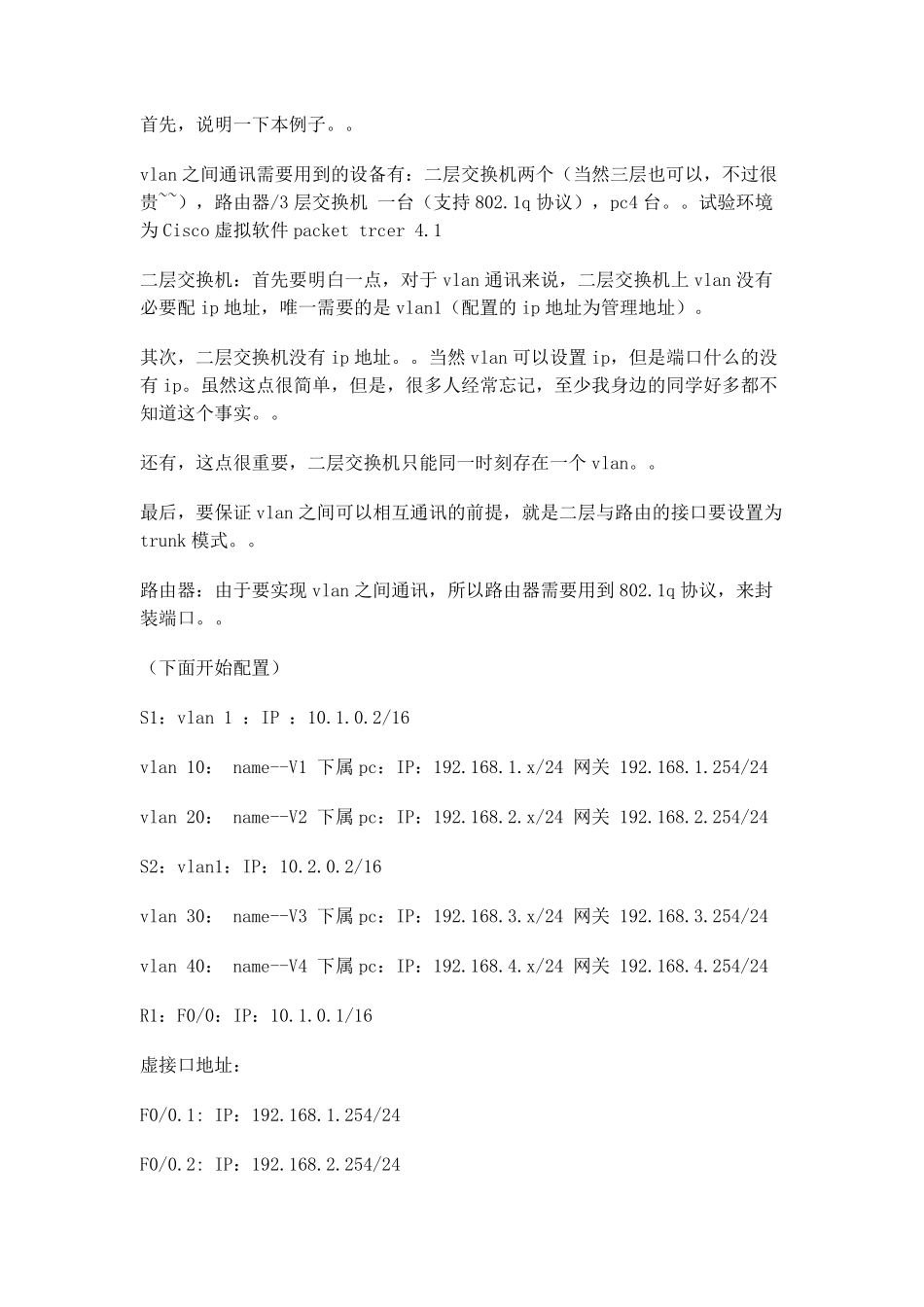

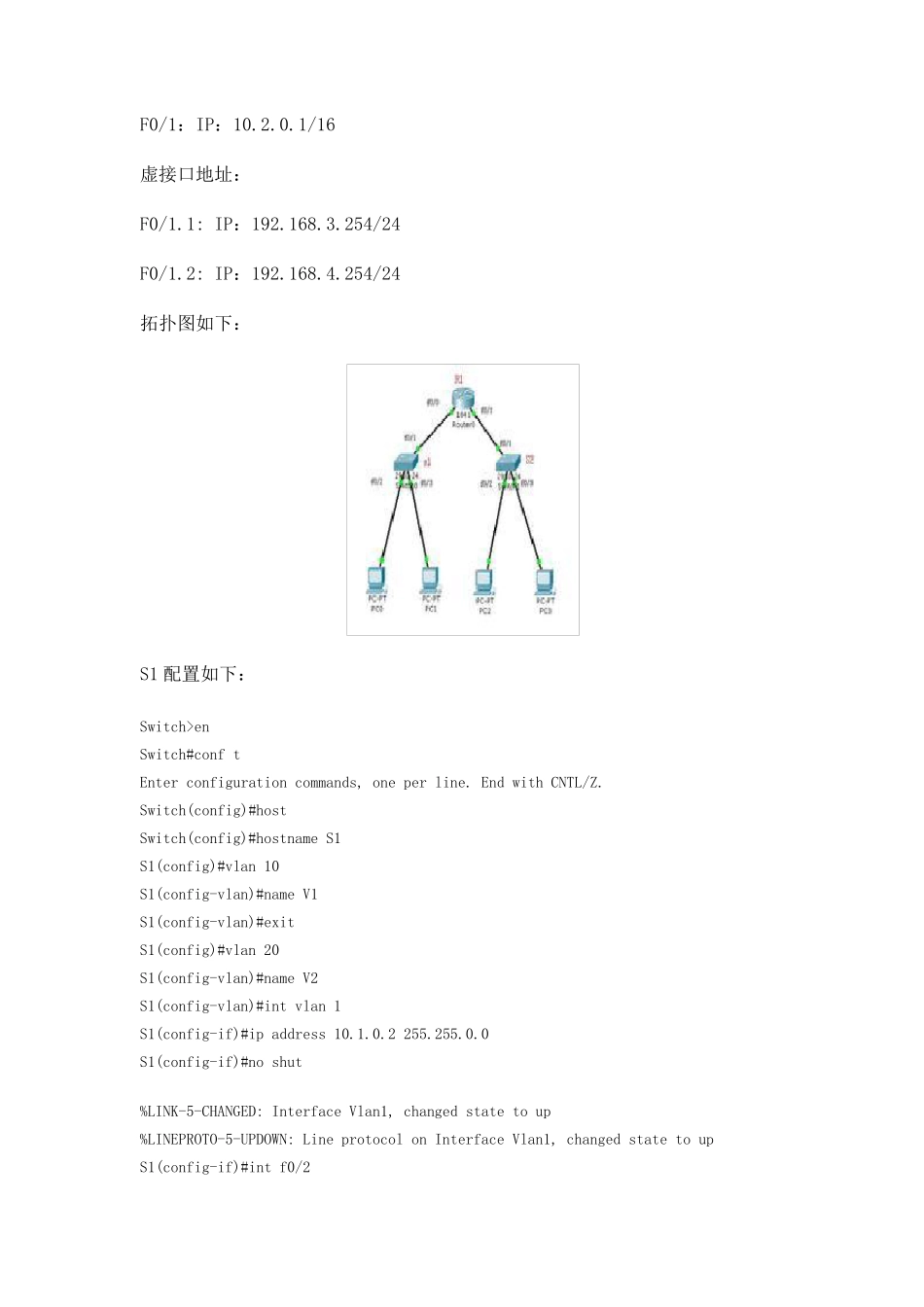

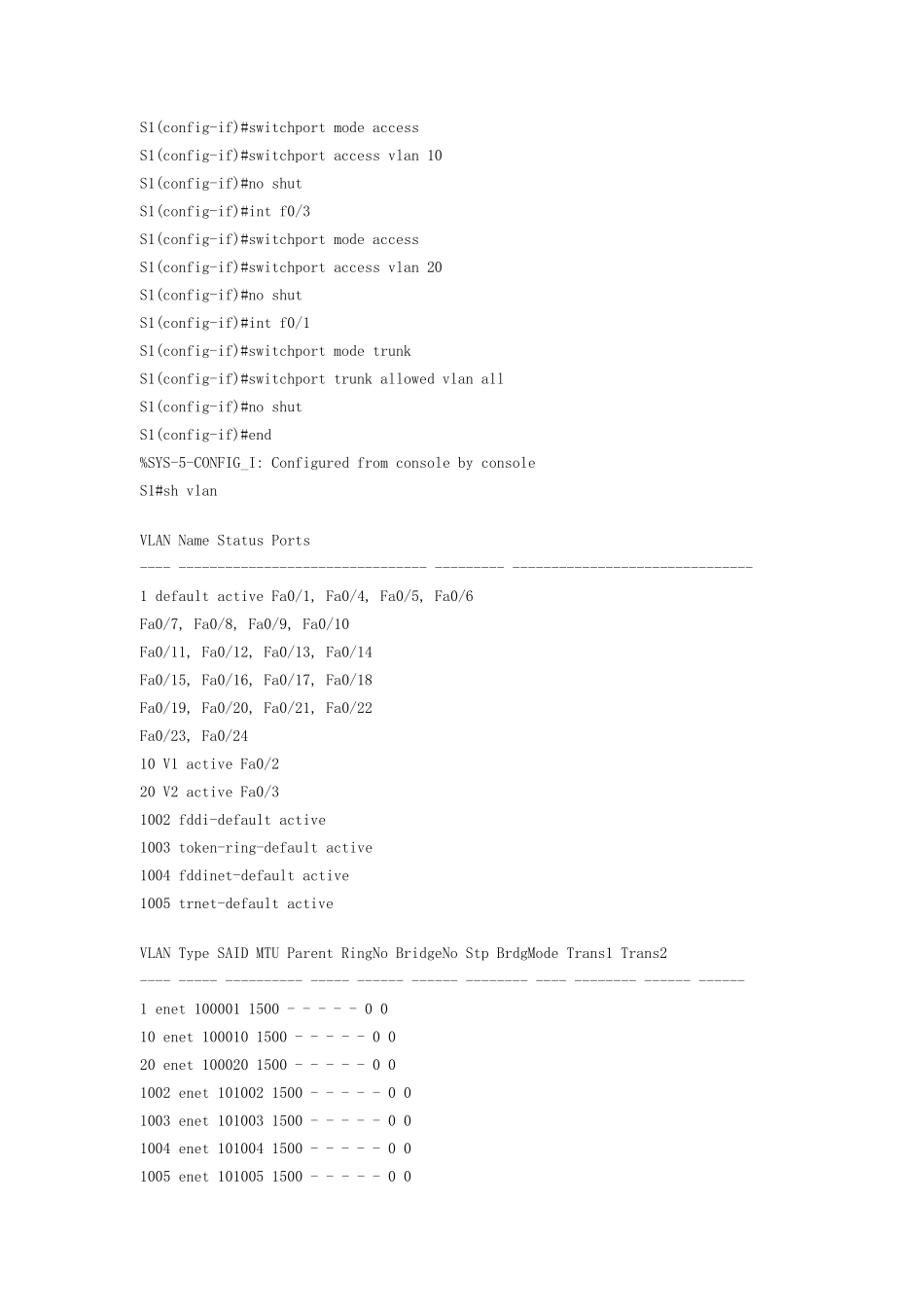

首先,说明一下本例子。。 vlan 之间通讯需要用到的设备有:二层交换机两个(当然三层也可以,不过很贵~~),路由器/3 层交换机 一台(支持 802.1q 协议),pc4 台。。试验环境为 Cisco 虚拟软件 packet trcer 4.1 二层交换机:首先要明白一点,对于 vlan 通讯来说,二层交换机上 vlan 没有必要配 ip 地址,唯一需要的是 vlan1(配置的 ip 地址为管理地址)。 其次,二层交换机没有 ip 地址。。当然 vlan 可以设置 ip,但是端口什么的没有 ip。虽然这点很简单,但是,很多人经常忘记,至少我身边的同学好多都不知道这个事实。。 还有,这点很重要,二层交换机只能同一时刻存在一个 vlan。。 最后,要保证 vlan 之间可以相互通讯的前提,就是二层与路由的接口要设置为trunk 模式。。 路由器:由于要实现 vlan 之间通讯,所以路由器需要用到 802.1q 协议,来封装端口。。 (下面开始配置) S1:vlan 1 :IP :10.1.0.2/16 vlan 10: name--V1 下属 pc:IP:192.168.1.x/24 网关 192.168.1.254/24 vlan 20: name--V2 下属 pc:IP:192.168.2.x/24 网关 192.168.2.254/24 S2:vlan1:IP:10.2.0.2/16 vlan 30: name--V3 下属 pc:IP:192.168.3.x/24 网关 192.168.3.254/24 vlan 40: name--V4 下属 pc:IP:192.168.4.x/24 网关 192.168.4.254/24 R1:F0/0:IP:10.1.0.1/16 虚接口地址: F0/0.1: IP:192.168.1.254/24 F0/0.2: IP:192.168.2.254/24 F0/1:IP:10.2.0.1/16 虚接口地址: F0/1.1: IP:192.168.3.254/24 F0/1.2: IP:192.168.4.254/24 拓扑图如下: S1 配置如下: Switch>en Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#host Switch(config)#hostname S1 S1(config)#vlan 10 S1(config-vlan)#name V1 S1(config-vlan)#exit S1(config)#vlan 20 S1(config-vlan)#name V2 S1(config-vlan)#int vlan 1 S1(config-if)#ip address 10.1.0.2 255.255.0.0 S1(config-if)#no shut %LINK-5-CHANGED: Interface Vlan1, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up S1(config-if)#int f0/2 S1(config-if)#switchport mode access S1(config-if)#switchport access vlan 10 S1(...
