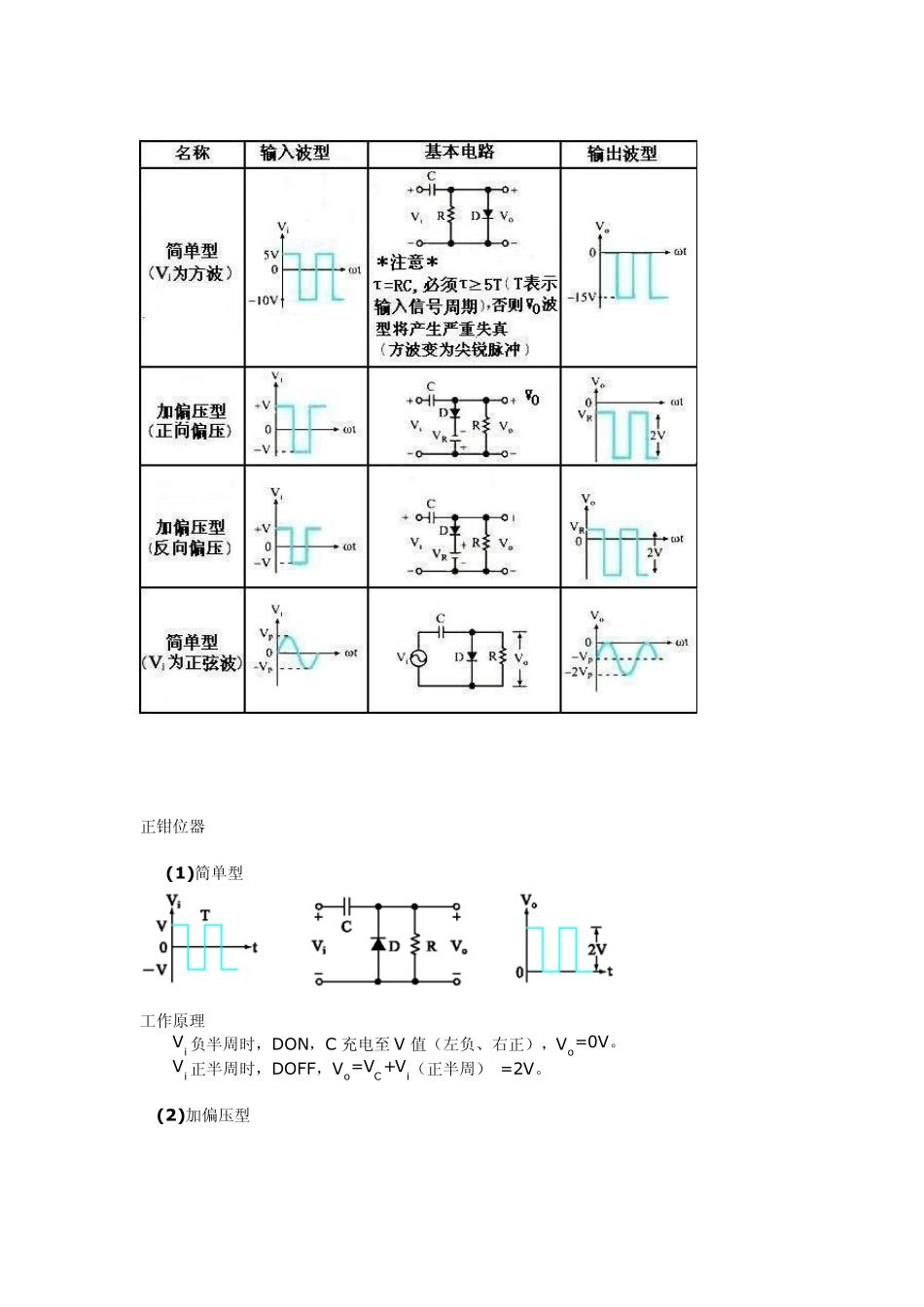

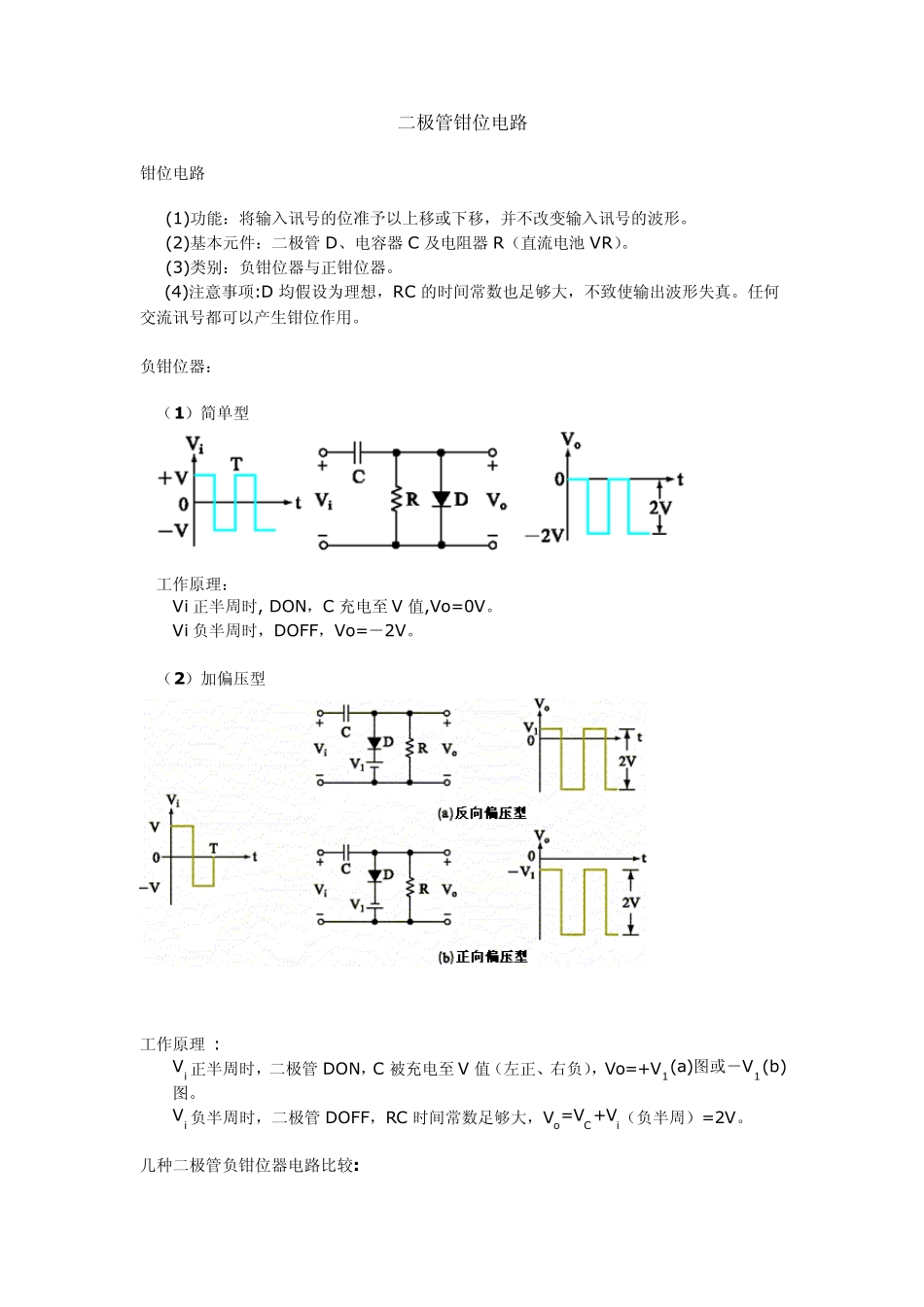

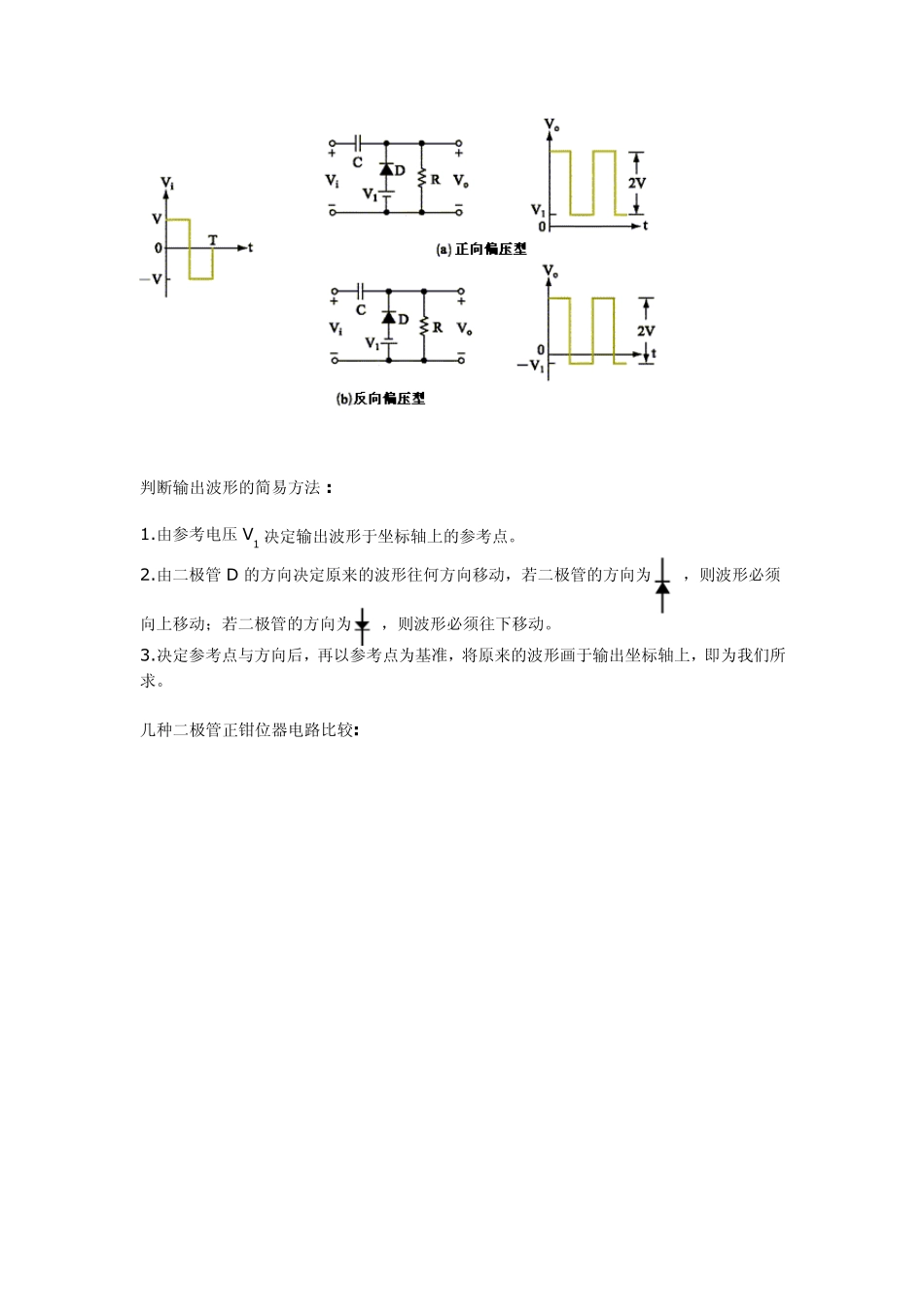

二极管钳位电路 钳位电路 (1)功能：将输入讯号的位准予以上移或下移，并不改变输入讯号的波形。 (2)基本元件：二极管D、电容器 C 及电阻器 R（直流电池 VR）。 (3)类别：负钳位器与正钳位器。 (4)注意事项:D 均假设为理想，RC 的时间常数也足够大，不致使输出波形失真。任何交流讯号都可以产生钳位作用。 负钳位器： （1）简单型 工作原理： Vi 正半周时, DON，C 充电至 V 值,Vo =0V。 Vi 负半周时，DOFF，Vo =－2V。 （2）加偏压型 工作原理 : Vi 正半周时，二极管DON，C 被充电至 V 值（左正、右负），Vo =+V1(a)图或－V1(b)图。 Vi 负半周时，二极管DOFF，RC 时间常数足够大，Vo =VC+Vi（负半周）=2V。 几种二极管负钳位器电路比较: 正钳位器 (1)简单型 工作原理 Vi 负半周时，DON，C 充电至V 值（左负、右正），Vo =0V。 Vi 正半周时，DOFF，Vo =VC+Vi（正半周） =2V。 (2)加偏压型 判断输出波形的简易方法 : 1.由参考电压V1 决定输出波形于坐标轴上的参考点。 2.由二极管 D 的方向决定原来的波形往何方向移动，若二极管的方向为，则波形必须向上移动；若二极管的方向为，则波形必须往下移动。 3.决定参考点与方向后，再以参考点为基准，将原来的波形画于输出坐标轴上，即为我们所求。 几种二极管正钳位器电路比较: 文章来源：38 电子 演讲稿 尊敬的老师们，同学们下午好： 我是来自10 级经济学（2）班的学习委，我叫张盼盼，很荣幸有这次机会和大家一起交流担任学习委员这一职务的经验。 转眼间大学生活已经过了一年多，在这一年多的时间里，我一直担任着学习委员这一职务。回望这一年多，自己走过的路，留下的或深或浅的足迹，不仅充满了欢愉，也充满了淡淡的苦涩。一年多的工作，让我学到了很多很多，下面将自己的工作经验和大家一起分享。 学习委员是班上的一个重要职位，在我当初当上它的时候，我就在想一定不要辜负老师及同学们我的信任和支持，一定要把工作做好。要认真负责，态度踏实，要有一定的组织，领导，执行能力，并且做事情要公平，公正，公开，积极落实学校学院的具体工作。作为一名合格的学习委员，要收集学生对老师的意见和老师的教学动态。在很多情况下，老师无法和那么多学生直接打交道，很多老师也无暇顾及那么多的学生，特别是大家刚进入大学，很多人一时还不适应老师的教学模式。学习委员是老师与学生之间沟通的一个桥梁，学习委员要及时地向老师...
