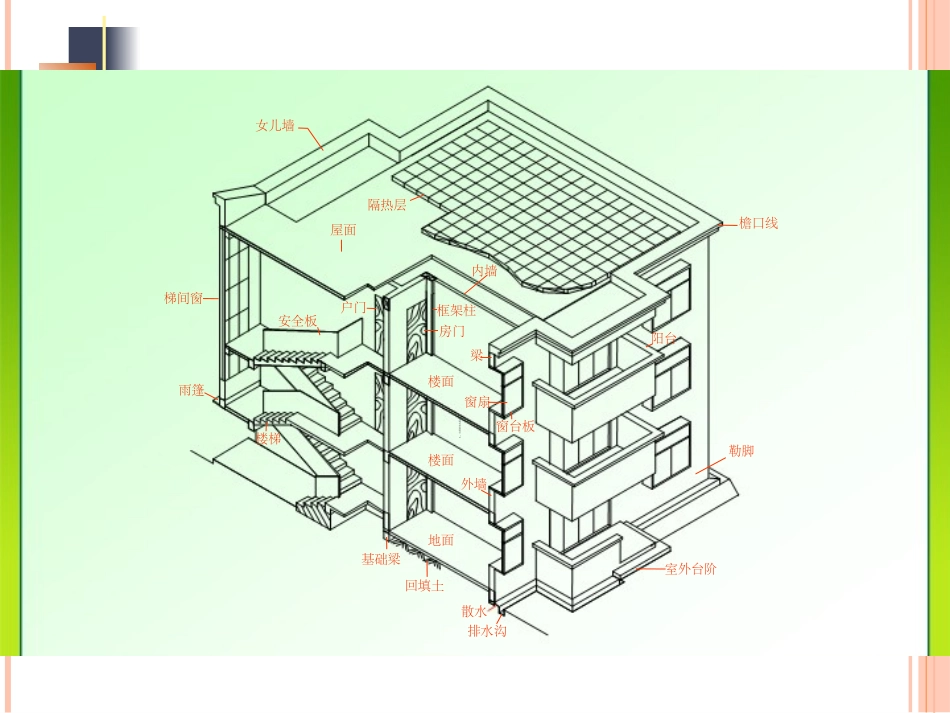

整理ppt1房屋建筑施工图的识图1房屋的基本组成2房屋施工图的产生、分类3房屋施工图的有关规定2整理ppt1、房屋的基本组成梯间窗雨篷安全板户门框架柱房门内墙梁窗扇阳台窗台板檐口线外墙勒脚室外台阶回填土基础梁女儿墙隔热层屋面楼面楼面地面散水排水沟楼梯3整理ppt1.1基础基础是房屋最下部埋在土中的扩大构件，它承受着房屋的全部荷载，并把它传给地基(基础下面的土层)。4整理ppt1.2墙与柱墙与柱是房屋的垂直承重构件，它承受楼地面和屋顶传来的荷载，并把这些荷载传给基础。墙体还是分隔、围护构件。外墙阻隔雨水、风雪、寒暑对室内的影响，内墙起着分隔房间的作用。5整理ppt1.3楼面与地面楼面与地面是房屋的水平承重和分隔构件。楼面是指二层或二层以上的楼板或楼盖。地面又称为底层地坪，是指第一层使用的水平部分。它们承受着房间的家具、设备和人员的重量。6整理ppt1.4楼梯楼梯是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散之用。7整理ppt1.5屋顶屋顶也称屋盖，是房屋顶部的围护和承重构件。它一般由承重层、防水层和保温(隔热)层三大部分组成，主要承受着风、霜、雨、雪的侵蚀、外部荷载以及自身重量。8整理ppt1.6门和窗门和窗是房屋的围护构件。门主要供人们出入通行。窗主要供室内采光、通风、眺望之用。同时，门窗还具有分隔和围护作用。9整理ppt2房屋施工图的产生、分类房屋的建造一般需经过设计和施工两个过程，而设计工作一般又分为两个阶段，即初步设计阶段和施工图设计阶段。2.1房屋施工图的产生10整理ppt2.1.1初步设计阶段主要任务：根据建设单位提出的设计任务和要求，进行调查研究、搜集资料，提出设计方案。内容包括：简略的总平面布置图及房屋的平、立、剖面图；设计方案的技术经济指标；设计概算和设计说明等。11整理ppt2.1.2施工图设计阶段主要任务：满足工程施工各项具体技术要求，提供一切准确可靠的施工依据。内容包括：指导工程施工的所有专业施工图、详图、说明书、计算书及整个工程的施工预算书等。对于大型的、技术复杂的工程项目也有采用三个设计阶段的，即在初步设计基础上，增加一个技术设计阶段。12整理ppt2.2房屋施工图的分类(1)建筑施工图(简称建施)建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等。这类基本图有：首页图、建筑总平面图、平面图、立面图、剖面图以及墙身、楼梯、门、窗详图等。整理ppt13(2)结构施工图(简称结施)结构施工图主要表达承重结构的构件类型、布置情况以及构造作法等。这类基本图有：基础平面图、基础详图、楼层及屋盖结构平面图、楼梯结构图和各构件的结构详图等(梁、柱、板)。整理ppt14(3)设备施工图(简称设施)设备施工图主要表达房屋各专用管线和设备布置及构造等情况。这类基本图有：给水排水、采暖通风、电气照明等设备的平面布置图、系统图和施工详图。15整理ppt2.3房屋施工图的编排顺序整套房屋施工图的编排顺序是：首页图(包括图纸目录、设计总说明、汇总表等)、建筑施工图、结构施工图、设备施工图。各专业施工图的编排顺序是：基本图在前、详图在后；总体图在前、局部图在后；主要部分在前、次要部分在后；先施工的图在前、后施工的图在后等。16整理ppt底层平面图M-3JCDFHC-3C-2C-2600C-2C-2办公室C-7C-2C-3办公室办公室M-1C-2C-2办公室C-23600C-12400办公室1:100上C-2M-1M-1M-1休息室25159003600600ABC-2接待室C-2C-6M-4盥洗M-4C-2女男办公室M-1办公室办公室C-821006000J600C-1C-12515900CEG1085M-1M-1M-1M-1M-1M-1M-133485360012006000530600010852100600036001200360036005700600510341298721007507502100750750750210051003701856892143105750900210020005401500300300200037021003753753752100375360036003600360053018537018560002100210075075075021007507502100750210075075075021007505700330021001856002400600600600240018518536003600360036001837033002100210011170185185600600600600210030015003003001500300-0.020+0.000-0.0201000900北-0.600900C-4C-5C-5C-4C-5C-41122办公室办公室M-1底层平面图...
