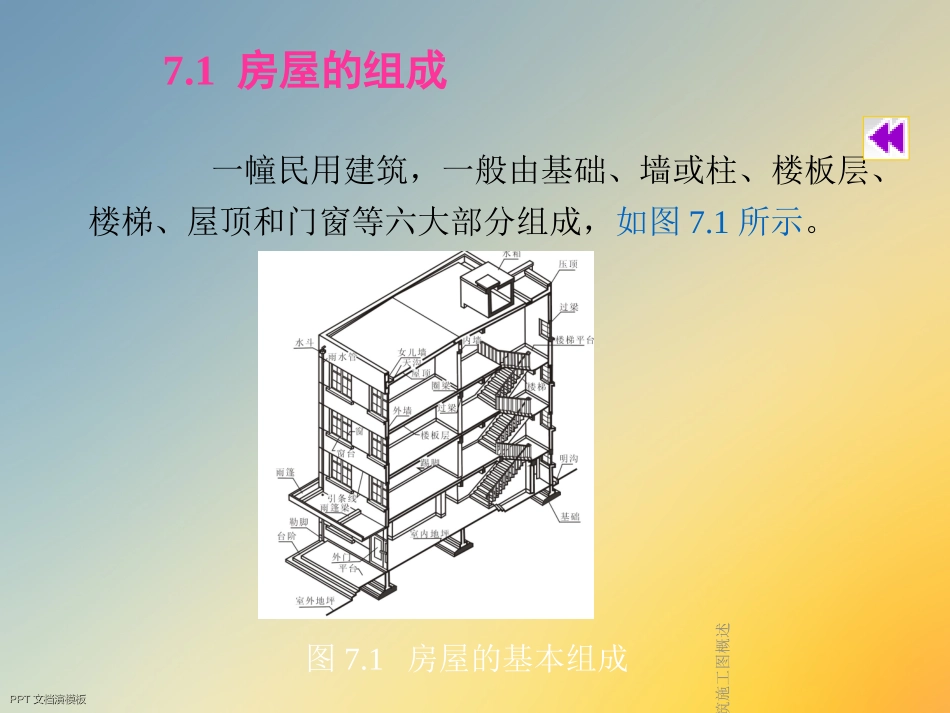

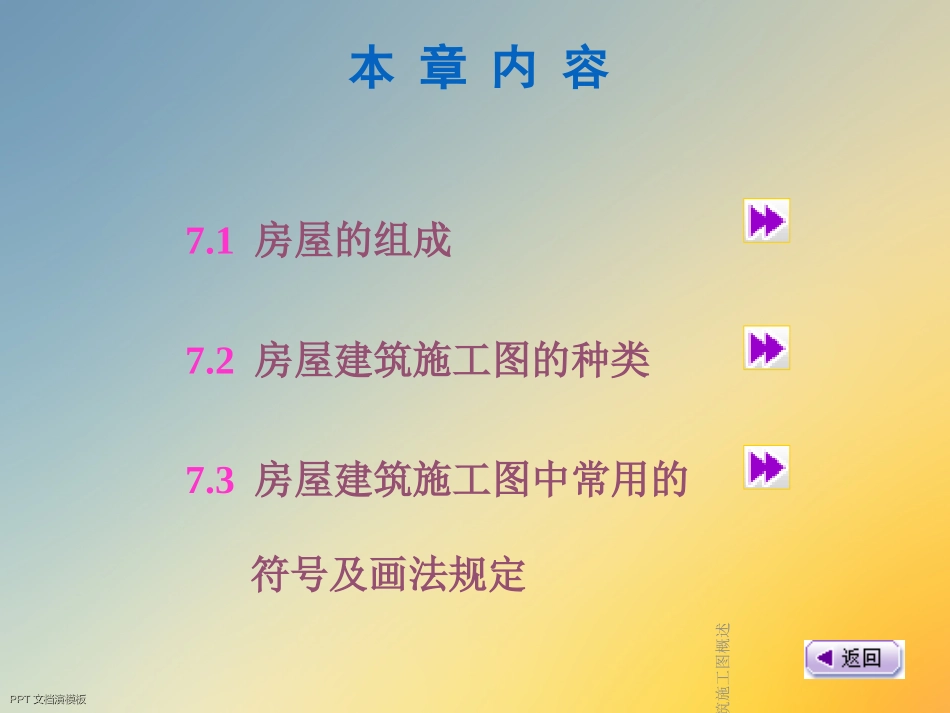

24/10/20房屋建筑施工图概述PPTPPT文档演模板文档演模板房屋建筑施工图概述房屋建筑施工图概述PPTPPT文档演模板文档演模板本章内容7.1房屋的组成7.2房屋建筑施工图的种类7.3房屋建筑施工图中常用的符号及画法规定房屋建筑施工图概述PPTPPT文档演模板文档演模板一幢民用建筑，一般由基础、墙或柱、楼板层、楼梯、屋顶和门窗等六大部分组成，如图7.1所示。7.1房屋的组成图7.1房屋的基本组成房屋建筑施工图概述PPTPPT文档演模板文档演模板基础位于建筑的最下面，是建筑墙或柱的扩大部分，承受着建筑上部的所有荷载并将其传给地基。因此，基础应具有足够的强度和耐久性，并能承受地下各种因素的影响。常用的基础形式有条形基础、独立基础、筏板基础、箱形基础、桩基础等。使用的材料有砖、石、混凝土、钢筋混凝土等。7.1.1基础房屋建筑施工图概述PPTPPT文档演模板文档演模板墙在建筑中起着承重、围护和分隔作用。要求墙体根据功能的不同分别具有足够的强度、稳定性、保温、隔热、隔声、防水、防潮等能力，并具有一定的经济性和耐久性。柱子在建筑中的主要作用是承受其上梁、板的荷载，以及附加在其上的其他荷载。要求柱子应具有足够的强度、稳定性和耐久性。7.1.2墙或柱房屋建筑施工图概述PPTPPT文档演模板文档演模板楼板层是楼房建筑水平方向的承重构件，按房间层高将整幢建筑沿水平方向分为若干部分，充分利用了建筑的空间，大大增加了建筑的使用面积。楼板层应具有足够的强度、刚度和隔声能力，并具有防潮、防水的能力。常用的楼板层为钢筋混凝土楼板层。楼板层还应包括地坪，地坪是底层房间与土层相接的部分，它承受底层房间的荷载，因此应具有耐磨、防潮、防水、保温等不同的能力。7.1.3楼板层房屋建筑施工图概述PPTPPT文档演模板文档演模板楼梯是二层及二层以上建筑的垂直交通设施，供人们上下楼层和紧急情况下疏散之用。要求楼梯不仅要有足够的强度和刚度，而且还要有足够的通行能力、防火能力，楼梯表面应具有防滑能力。常用的楼梯有钢筋混凝土楼梯和钢楼梯。7.1.4楼梯房屋建筑施工图概述PPTPPT文档演模板文档演模板屋顶是建筑最上面的围护构件，起着承重、围护和美观作用。作为承重构件，屋顶应有足够的强度，支撑其上的围护层、防水层和上面的附属物。作为围护构件，屋顶主要起着防水、排水、保温、隔热作用。屋顶应具有美化作用，屋顶不同的造型代表着不同的建筑风格，反映着不同的民族、文化，是建筑造型设计的一个主要内容。7.1.5屋顶房屋建筑施工图概述PPTPPT文档演模板文档演模板门主要供人们内外交通，窗则主要起采光、通风作用。门窗都有分隔和围护作用。对某些特殊功能的房间，有时还要求门窗具有保温、隔热、隔声等功能。目前常用的门窗有木门窗、钢门窗、铝合金门窗、塑钢门窗等。7.1.6门窗房屋建筑施工图概述PPTPPT文档演模板文档演模板7.2房屋建筑施工图的种类设计人员接受任务后，首先根据设计任务书、有关的政策文件、地质条件、环境、气候、文化背景等，明确设计意图，提出设计方案。在设计方案中应包括总平面布置图、平面图、立面图、剖面图、效果图、建筑经济技术指标，必要时还要提供建筑模型。经过多个方案的比较，最后确定综合方案，即为初步设计。7.2.1房屋建筑施工图的设计程序7.2.1.1初步设计阶段房屋建筑施工图概述PPTPPT文档演模板文档演模板在已批准的初步设计的基础上，组织有关各工种的技术人员进一步解决各种技术问题，协调工种之间的矛盾，使设计在技术上合理可行，并进行深入的技术经济比较，使得设计在技术上、经济上都合理可行。7.2.1.2技术设计阶段房屋建筑施工图概述PPTPPT文档演模板文档演模板施工图设计是各工种的设计人员根据初步设计方案和技术设计方案绘制，用来指导施工用的图样。其中，建筑设计人员设计建筑施工图，结构设计人员设计结构施工图，给排水设计人员设计给排水施工图，暖通设计人员设计采暖和通风施工图，建筑电气设计人员设计电气施工图。房屋建筑施工图是为施工服务的，要求准确、完整、简明、清晰。7.2.1.3施工图设计阶段房屋建筑施工图概述PPTPPT文档演模板文档演模板表达建筑的平面形状、内部布置、外...
