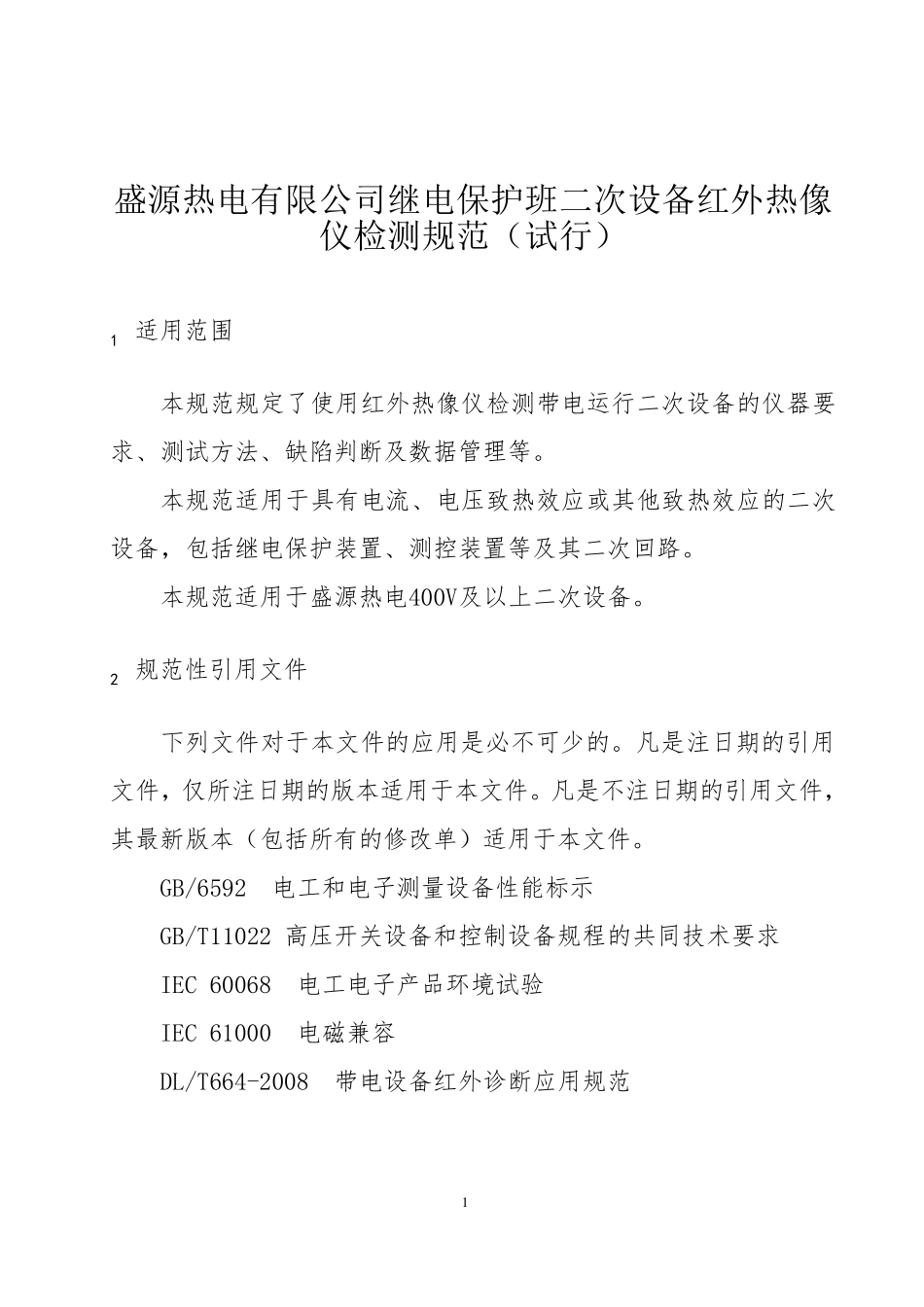

1 盛源热电有限公司继电保护班二次设备红外热像仪检测规范（试行） 1 适用范围 本规范规定了使用红外热像仪检测带电运行二次设备的仪器要求、测试方法、缺陷判断及数据管理等。 本规范适用于具有电流、电压致热效应或其他致热效应的二次设备，包括继电保护装置、测控装置等及其二次回路。 本规范适用于盛源热电400V及以上二次设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/6592 电工和电子测量设备性能标示 GB/T11022 高压开关设备和控制设备规程的共同技术要求 IEC 60068 电工电子产品环境试验 IEC 61000 电磁兼容 DL/T664-2008 带电设备红外诊断应用规范 2 国家电网安监（2009）664号 国家电网公司电力安全工作规程（变电部分、线路部分） Q/ZDJ 52-2006 浙江省电力公司变电二次设备现场安全作业规范 3 术语和定义 下列术语和定义适用于本规范 3.1 温升 被测设备表面温度和环境温度参照体表面温度之差。 3.2 温差 不同被测设备或同一被测设备不同部位之间的温度差。 3.3 相对温度 两个对应测点之间的温差与其中较热点的温升之比的百分数。相对温度δt可用下式求出： δt=（τ1-τ2）/τ1*100%=(T1-T2)/( T1- T0) *100% 式中： τ1和 T1---发热点的温升和温度； τ2和 T2---正常相对应点的温升和温度； T0---环境温度参照体的温度 3 3.4 环境温度参照体 用来采集环境温度的物体。它不一定具有当时的真实环境温度，但具有与被检测设备相似的物理属性，并与被检测设备处于相似的环境之中。 4 现场检测要求 4.1 现场检测人员要求 红外热像仪检测属于设备带电检测，检测人员应具备如下条件： 4.1.1 熟悉红外热像仪诊断技术的基本原理和诊断程序，了解红外热像仪的工作原理、技术参数和性能，掌握红外热像仪的操作程序和使用方法。 4.1.2 了解被检测设备的结构特点、工作原理、运行状况和导致设备故障的基本因素。 4.1.3 熟悉本规范，接受过红外热像仪检测技术培训。 4.1.4 具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的有关安全管理规定。 4.2 现场检测安全要求 4 4.2.1 应严格执行《国家电网公司电力安全工作规程》（变电部分）和盛源热电公司《变电二次设备现场安全作业规范》。 4.2.2 应有专人监护...
