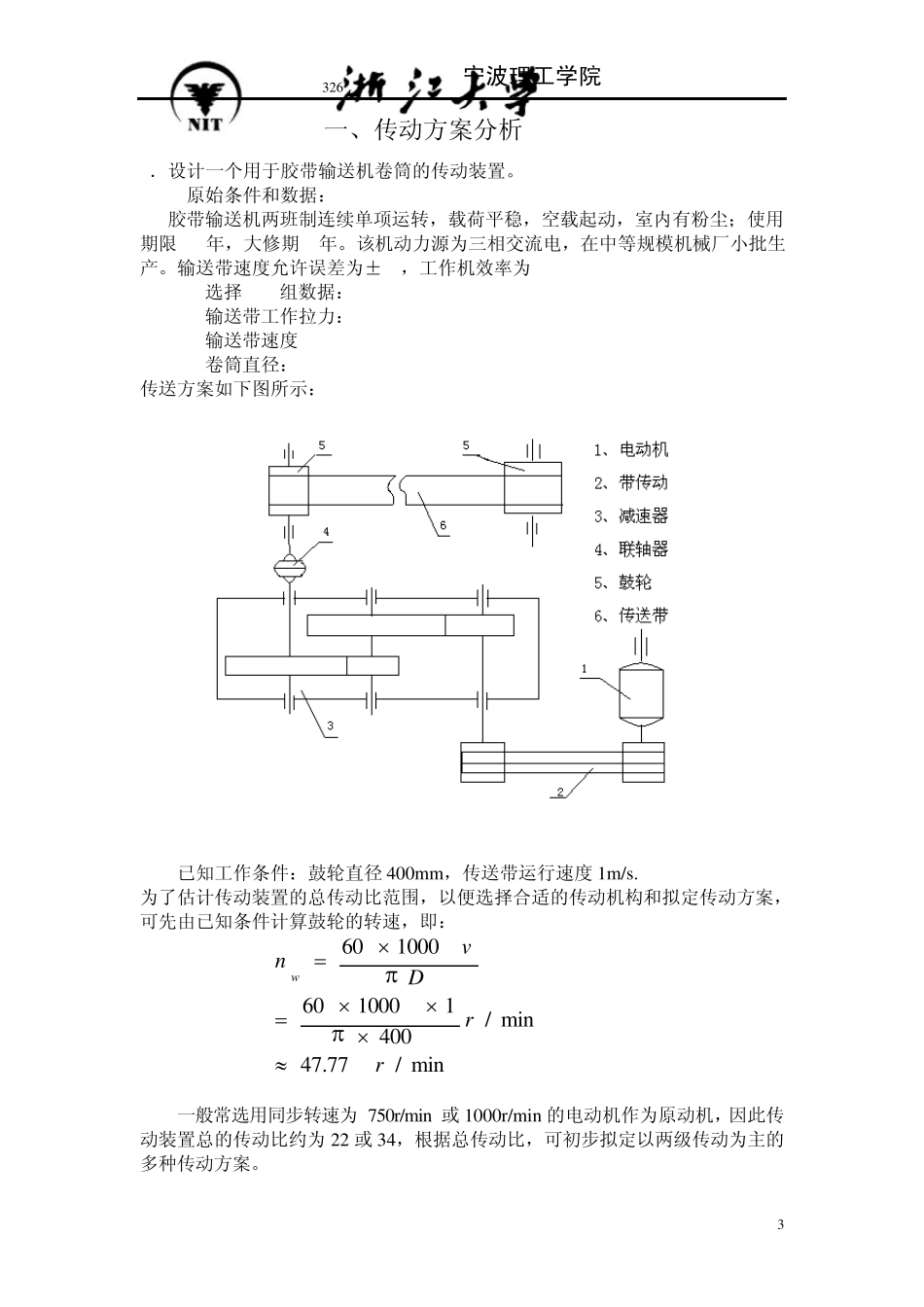

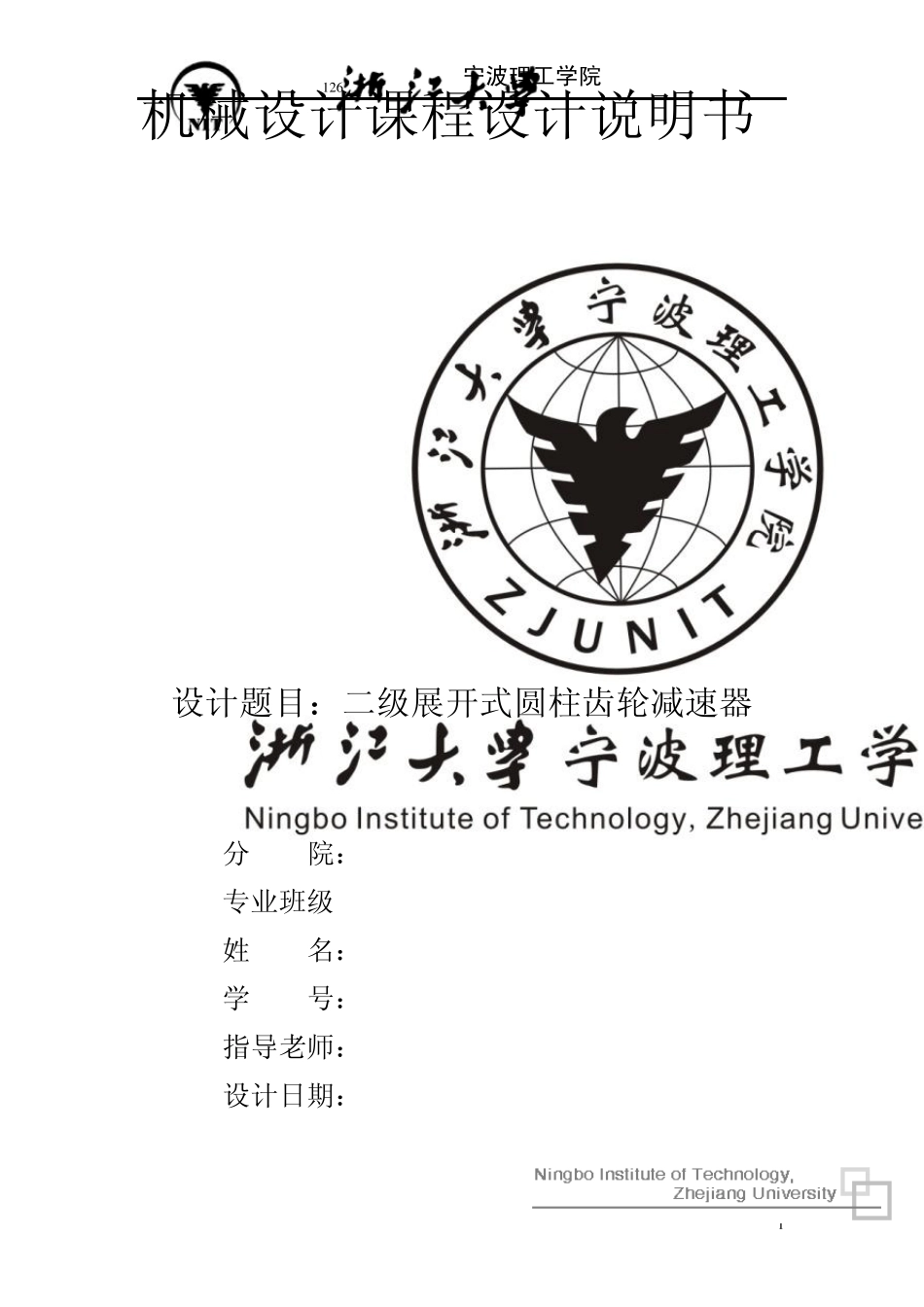

1 2 6 宁波理工学院 1 机械设计课程设计说明书 设计题目：二级展开式圆柱齿轮减速器 分 院： 专业班级: 姓 名： 学 号： 指导老师： 设计日期： 2 2 6 宁波理工学院 2 目 录 一、传动方案分析.....................................................3 二、选择电动机………………………………………………………4 三．齿轮的设计………………………………………………………6 四、轴的设计及校核计算 …………………………………………16 五、轴承的设计及校核………………………………………………18 六、键的选择及校核 ……………………………………………… 20 七、箱体的设计………………………………………………………21 八、减速器的润滑与密封……………………………………………22 九、减速器附件及其说明……………………………………………23 十、联轴器的选择计算………………………………………………25 十一、设计小结………………………………………………....2 6 十二、参考文献………………………………………………………26 326 宁波理工学院 3 一、传动方案分析 1．设计一个用于胶带输送机卷筒的传动装置。 原始条件和数据： 胶带输送机两班制连续单项运转，载荷平稳，空载起动，室内有粉尘；使用期限10年，大修期3年。该机动力源为三相交流电，在中等规模机械厂小批生产。输送带速度允许误差为±5%，工作机效率为0.94. 选择 I01组数据： 输送带工作拉力：F=1700(N) 输送带速度: v=1(m/s) 卷筒直径： D=400(mm) 传送方案如下图所示： 已知工作条件：鼓轮直径 400mm，传送带运行速度1m/s. 为了估计传动装置的总传动比范围，以便选择合适的传动机构和拟定传动方案，可先由已知条件计算鼓轮的转速，即： 6010006010001/ min40047.77/ minwvnDrr 一般常选用同步转速为750r/min 或 1000r/min 的电动机作为原动机，因此传动装置总的传动比约为22 或 34，根据总传动比，可初步拟定以两级传动为主的多种传动方案。 426 宁波理工学院 4 二、电动机选择 标 题 内 容 结 论 一、选择电动机 1、选择电动机的类型 (1)确定电动机的功率 (2)确定工作装置所需要的功率wP (3)确定电动机的输出功率Po (4)确定电动机的额定功率Pm 2、确定电动机的转速 (1)确定卷筒轴的转速wn (2)确定电动机的满载转速 mn 按已知工作要求和条件选用Y 系...
