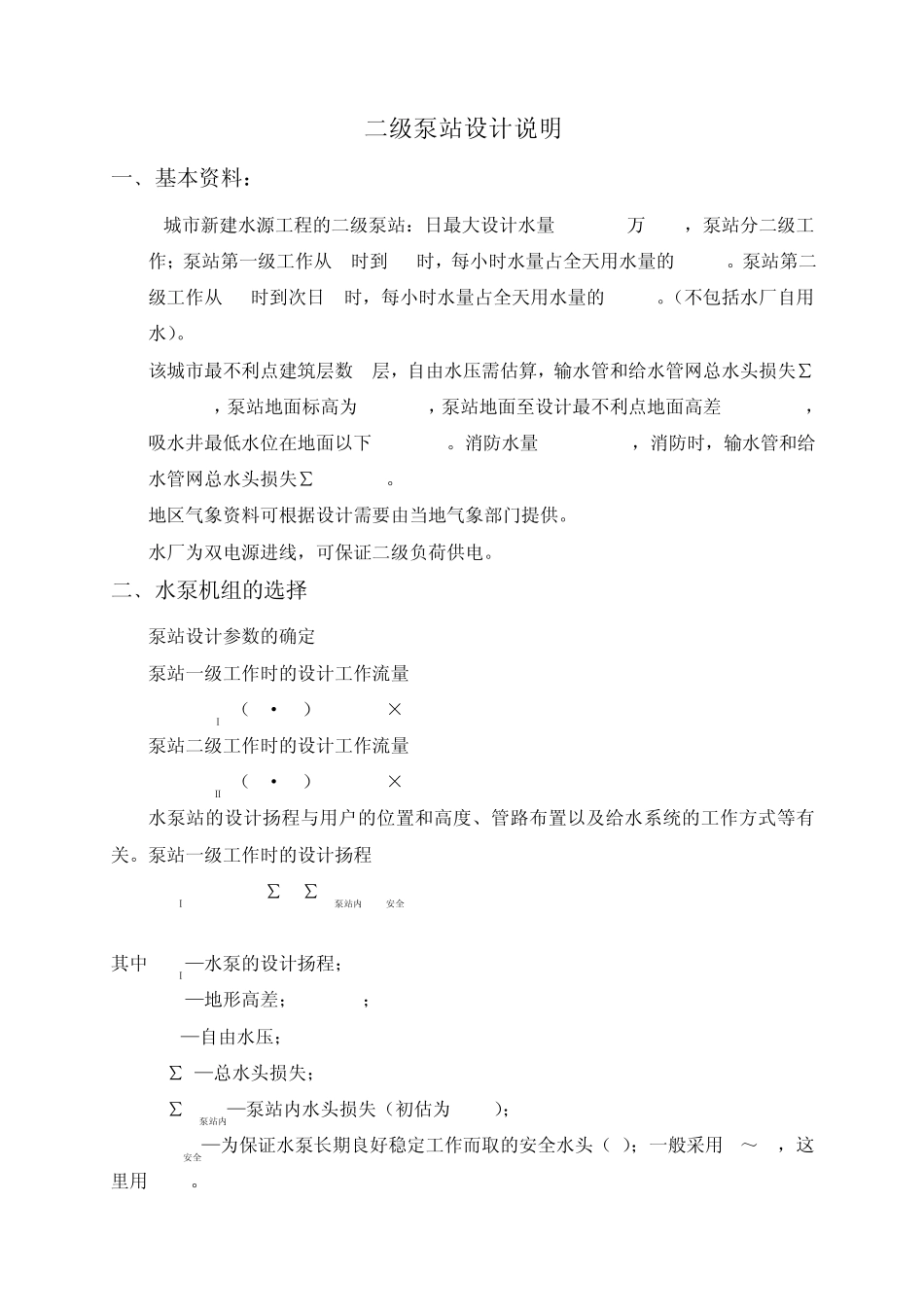

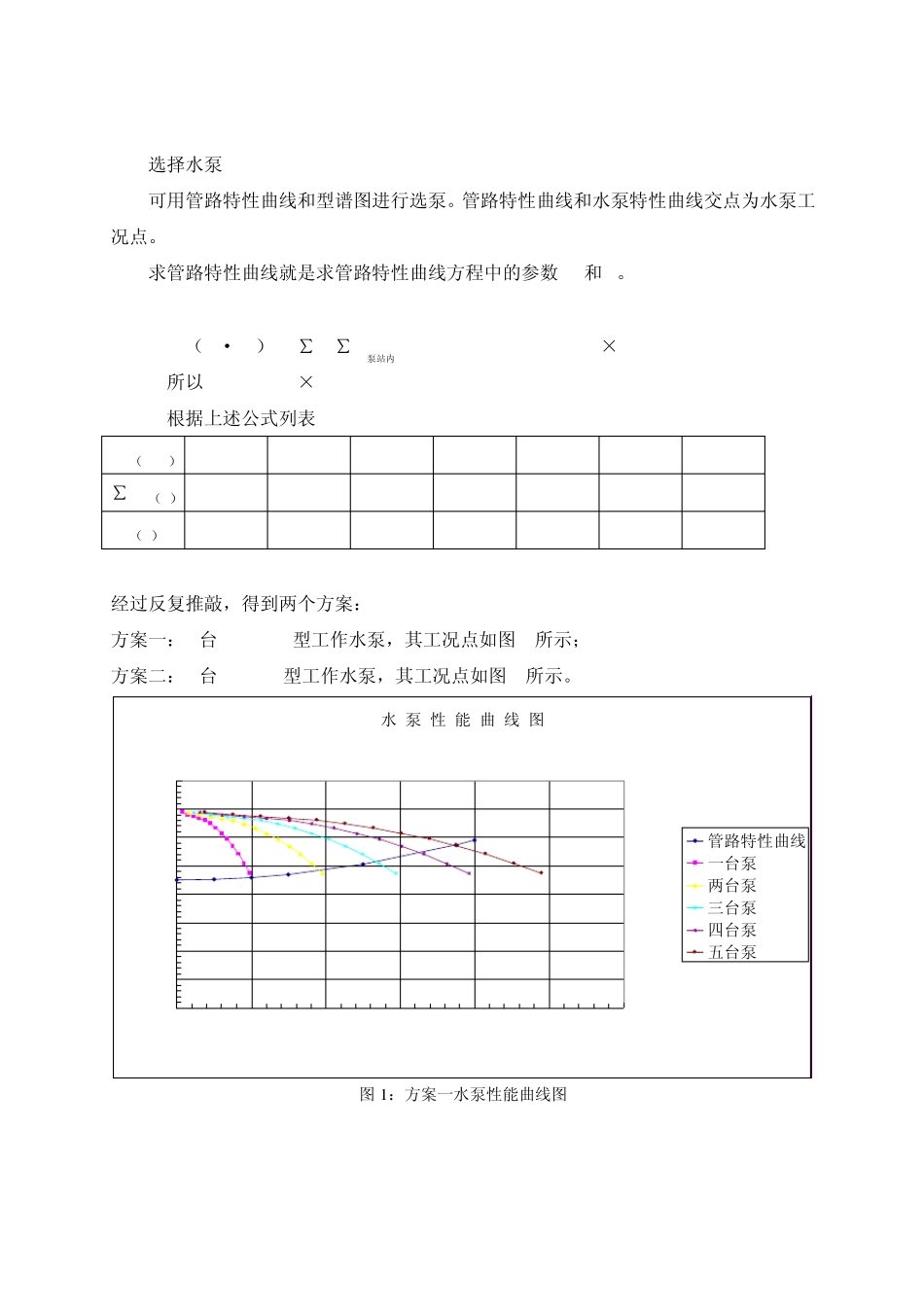

二级泵站设计说明 一﹑基本资料： (1) B城市新建水源工程的二级泵站：日最大设计水量Qd12.50万m3/d，泵站分二级工作；泵站第一级工作从3时到23时，每小时水量占全天用水量的5.50%。泵站第二级工作从23时到次日3时，每小时水量占全天用水量的3.10%。（不包括水厂自用水）。 (2) 该城市最不利点建筑层数6层，自由水压需估算，输水管和给水管网总水头损失∑h=8.41m，泵站地面标高为103.50m，泵站地面至设计最不利点地面高差Z1=13.50m，吸水井最低水位在地面以下Z2=3.00m。消防水量QX=144m3/h，消防时，输水管和给水管网总水头损失∑hx=20.5m。 (3) 地区气象资料可根据设计需要由当地气象部门提供。 (4) 水厂为双电源进线，可保证二级负荷供电。 二﹑水泵机组的选择 (1) 泵站设计参数的确定 泵站一级工作时的设计工作流量 QⅠ/（m3·h-1）=125000×5.50%=6875 泵站二级工作时的设计工作流量 QⅡ/（m3·h-1）=125000×3.10%=3875 水泵站的设计扬程与用户的位置和高度、管路布置以及给水系统的工作方式等有关。泵站一级工作时的设计扬程 HⅠ/m=Zc+H0+∑h+∑h泵站内+H安全= 13.50m+3.00m+28.00m+8.41m+2.00m+1.50m=56.41m 其中 HⅠ—水泵的设计扬程； Zc—地形高差；Zc=Z1+Z2； H0—自由水压； ∑h—总水头损失； ∑h泵站内—泵站内水头损失（初估为1.5m）； H安全—为保证水泵长期良好稳定工作而取的安全水头（m）；一般采用1～2m，这里用1.5m。 (2) 选择水泵 可用管路特性曲线和型谱图进行选泵。管路特性曲线和水泵特性曲线交点为水泵工况点。 求管路特性曲线就是求管路特性曲线方程中的参数HST和S。 HST/m=28+13.50+3.00+0.5=45m S/（h2·m-5）=( ∑h+∑h泵站内)/Q2=(8.41+2)/68752=2.2×10-7 所以 H=45+2.2×10-7 Q2 根据上述公式列表 Q/（m3/h） 0.0 1000.0 2000.0 3000.0 5000.0 7500.0 8000.0 ∑h/（m） 0.00 0.22 0.88 1.98 5.50 12.38 10.78 H/（m） 45.00 45.22 45.88 46.98 50.50 57.38 59.08 经过反复推敲，得到两个方案： 方案一：5台 500S59A型工作水泵，其工况点如图1所示； 方案二：4台 500S59型工作水泵，其工况点如图2所示。 水 泵 性 能 曲 线 图0102030405060708002000 4000 6000 8000 1000012000Q(m3/h)H(m),Em(%)管路特性曲线一台泵两台泵三台泵四台泵五台泵 图1 ：方案一水泵性能曲线图 水 泵 性 能 曲 线 图0102030405060708002000 4000...
