二重管高压旋喷试桩施工方案VIP免费

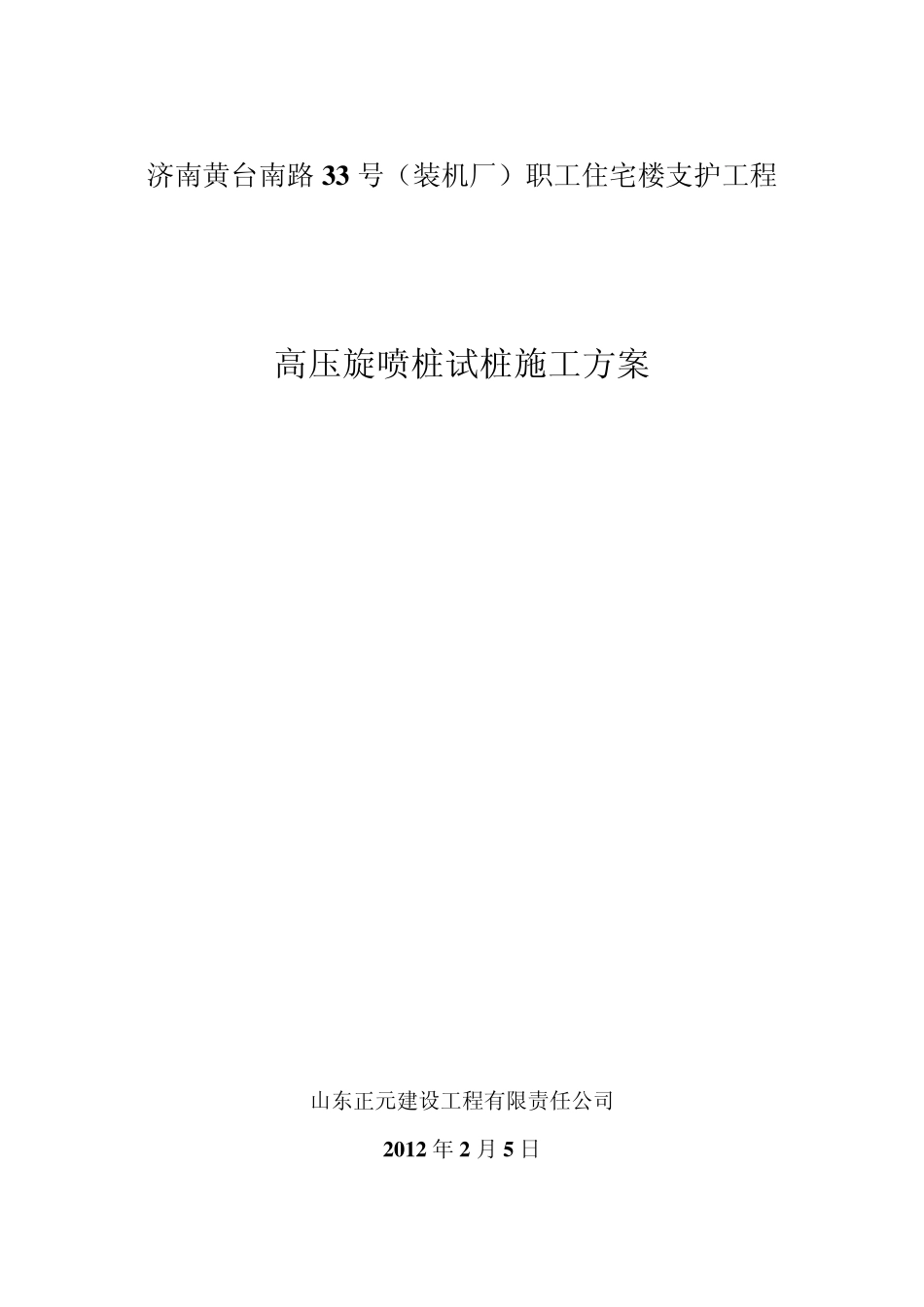

济南黄台南路3 3 号（装机厂）职工住宅楼支护工程 高压旋喷桩试桩施工方案 山东正元建设工程有限责任公司 2 0 1 2 年 2 月 5 日 为使高压旋喷桩施工规范、有序、高质量全面开展施工工作，我项目部在正式施工高压旋喷桩之前进行高压旋喷桩试桩施工，通过试桩进一步探明地质情况，熟练并掌握高压旋喷桩施工方法、工艺流程、技术参数、质量检测等作业要求，为全面开展高压旋喷桩施工积累并提供指导和管理经验，特编制此方案。 1 .工程概况 1 .1 工程概况 济南铁路局黄台货场职工住宅建设指挥部拟在黄台南路中段、山大路西侧的原黄台货场装机场院内兴建住宅小区。拟建建筑物由住宅楼与地下车库共同组成，本工程基坑东西走向，东西长约3 5 5 米，南北宽约4 8 米，基坑开挖深度约7 .0 米，基坑东西两侧采用排桩支护，设计采用直径600mm高压旋喷桩，有效桩长为 13.70m，根据地质及现场情况，拟采用二重管高压旋喷桩施工工艺。 1.2场地岩土工程及水文地质条件 1.2.1场地岩土工程条件 场地地基土在勘探深度内各地层分述如下： 1层：填土（Q4ml）：分为①杂填土与①1素填土。 ①杂填土：杂色，松散。主要由砖块、混凝土块、碎石、灰渣等建筑垃圾组成，土质不均匀。主要分布在该层上部。 ①1素填土：灰褐色；软～可塑；湿。主要由粘性土组成，含少量灰渣、砖屑、有机质等，土质不均匀。局部地段厚度变化较大。 层厚：2.10~4.00米，层底标高：21.49~23.52米。 2层：粉质粘土（Q4al）： 灰褐色；可塑，局部为软塑；湿。无摇振反应，刀切面无光泽，干强度及韧性中等。含有机质。该层内局部地段为② 1粘土及②2粉土呈薄夹层或透镜体分布。 ②1粘土：灰褐色；可塑，局部为软塑；湿。无摇振反应，刀切面光滑，干强度及韧性高。含有机质 ②2粉土：褐色，稍密，湿，刀切面无光泽，摇振反应强烈，干强度及韧性差，含铁锰氧化物及灰色条纹。 层厚：0.70～3.30米；层底深度：4.30～6.40米；层底标高：19.36～21.36 米。 3层：淤泥质粘土（Q4al）： 灰色，软~流塑，很湿，刀切面光滑，无摇振反应，干强度及韧性中等，含有机质。 层厚：0.60～2.50米；层底深度：5.50～7.50米；层底标高：18.21～20.04米。 4层：粘土（Q4al）： 灰褐色；可塑；湿。无摇振反应，刀切面光滑，干强度及韧性高。含有机质及锈红色条纹。局部地段粘粒含量较少为④ 1粉质粘土。 ④1粉质粘土（Q4al）：灰褐色；可塑，局部为软塑；湿。无摇振反应，...
