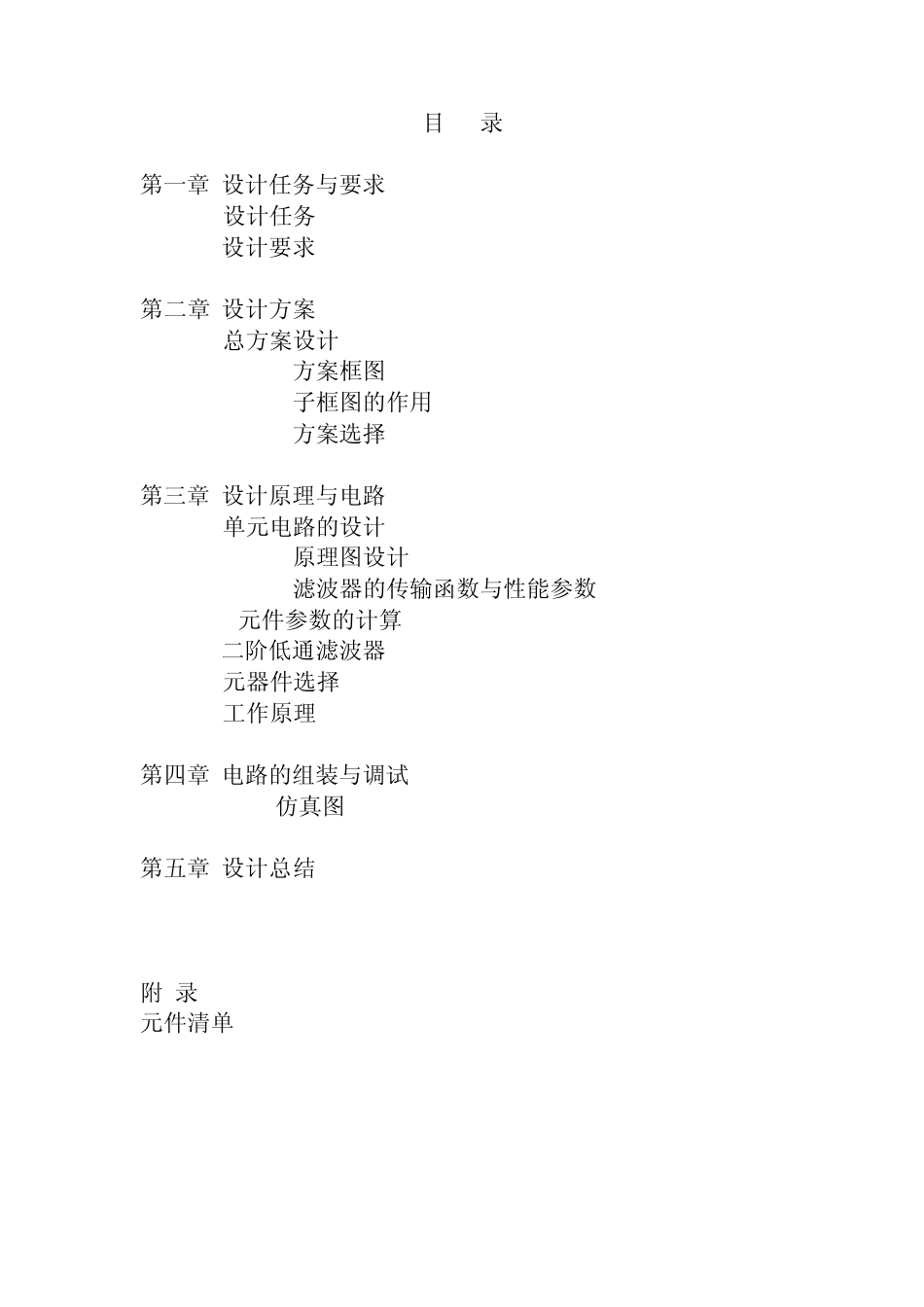

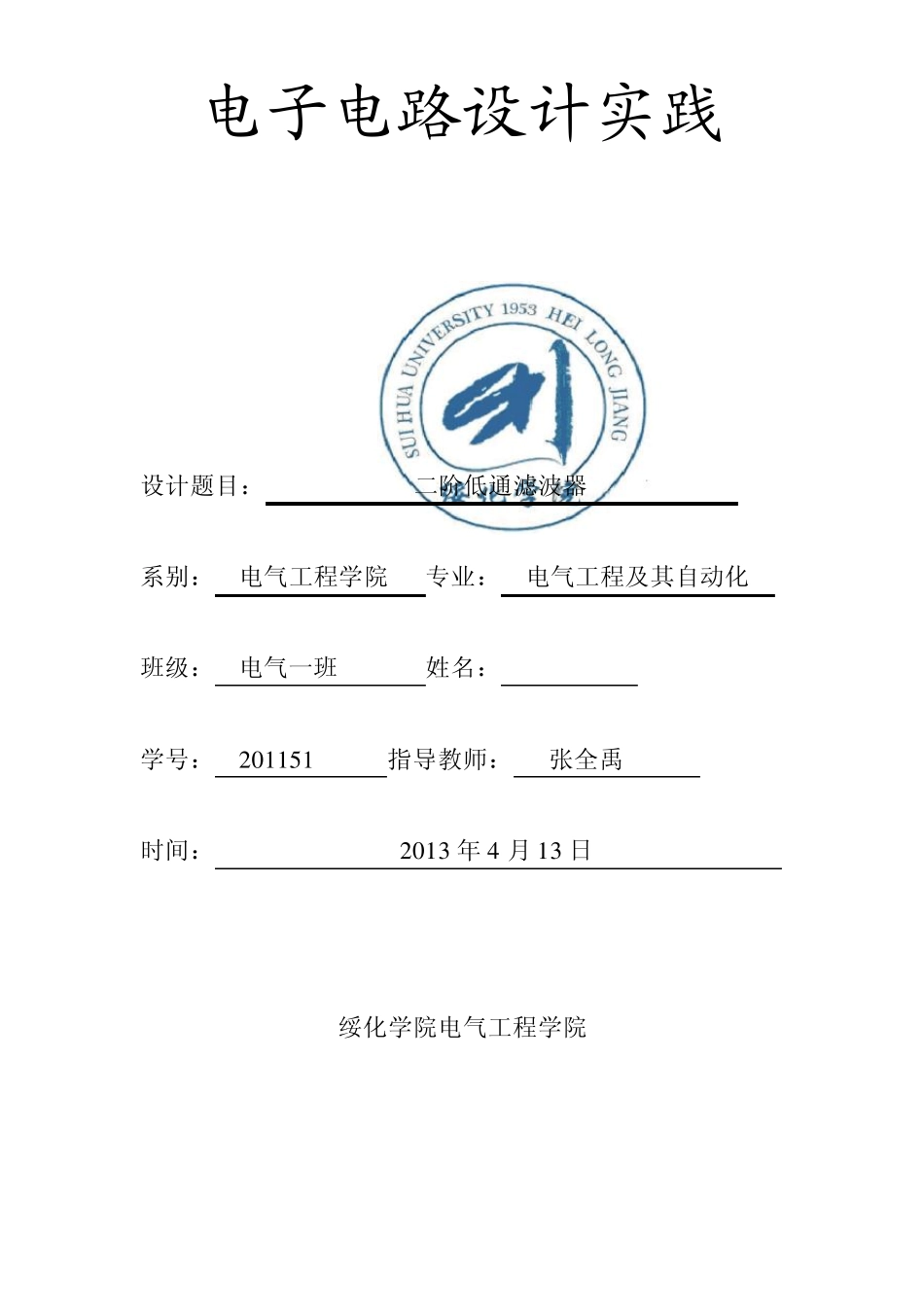

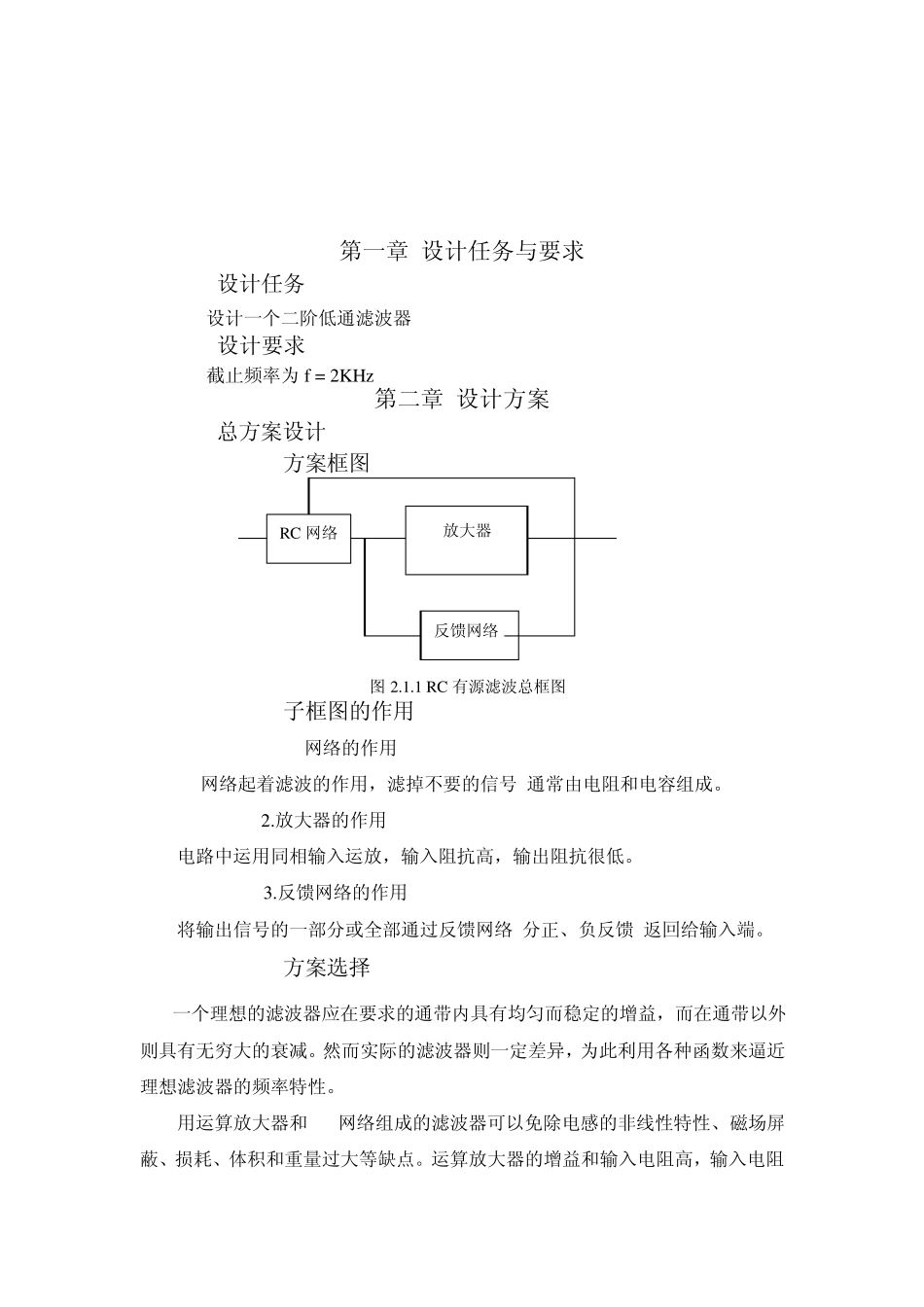

电子电路设计实践 设计题目： 二阶低通滤波器 系别： 电气工程学院 专业： 电气工程及其自动化 班级： 电气一班 姓名： 学号： 2 0 1 1 5 1 指导教师： 张全禹 时间： 2 0 1 3 年 4 月 1 3 日 绥化学院电气工程学院 目 录 第一章 设计任务与要求 1.1 设计任务 1.2 设计要求 第二章 设计方案 2.1 总方案设计 2.1.1 方案框图 2.1.2 子框图的作用 2.1.3 方案选择 第三章 设计原理与电路 3.1 单元电路的设计 3.1.1 原理图设计 3.1.2 滤波器的传输函数与性能参数 3.2 元件参数的计算 二阶低通滤波器 3.3 元器件选择 3.4 工作原理 第四章 电路的组装与调试 Proteus仿真图 第五章 设计总结 附 录 元件清单 第一章 设计任务与要求 1.1 设计任务 设计一个二阶低通滤波器 1.2 设计要求 截止频率为f = 2KHz 第二章 设计方案 2.1 总方案设计 2.1.1 方案框图 图2.1.1 RC 有源滤波总框图 2.1.2 子框图的作用 1.RC网络的作用 RC网络起着滤波的作用，滤掉不要的信号,通常由电阻和电容组成。 2.放大器的作用 电路中运用同相输入运放，输入阻抗高，输出阻抗很低。 3.反馈网络的作用 将输出信号的一部分或全部通过反馈网络(分正、负反馈)返回给输入端。 2.1.3 方案选择 一个理想的滤波器应在要求的通带内具有均匀而稳定的增益，而在通带以外则具有无穷大的衰减。然而实际的滤波器则一定差异，为此利用各种函数来逼近理想滤波器的频率特性。 用运算放大器和RC网络组成的滤波器可以免除电感的非线性特性、磁场屏蔽、损耗、体积和重量过大等缺点。运算放大器的增益和输入电阻高，输入电阻RC 网络 反馈网络 放大器 低，提供了一定的信号增益和缓冲作用，这种滤波器的频率范围约为10^3Hz~10^6Hz,频率稳定度可做到（10^3~10^5）/摄氏度，频率精度为（3~5）%。 1. 运放 为了满足足够深的反馈以保证所需滤波特性，运放的开环增益应在 80dB 以上。对运放频率特性的要求，由其工作频率的上限确定，设工作频率的上限为fh,则运放的单位增益宽带应满足下式：BWG等于（3~5）Aefh。 2. 元器件 从选电容器入，因为电容标称值的分档较少，电容难配，而电阻易配，可根据工作频率范围按照表 2.1.3初选电容值。 表 2.1.3 滤波器工作频率与滤波电容取值的对应关系 f (1~10) Hz （10~102）Hz （102~103）Hz （1~10 ）KHz （10~103）KHz （102~103）KHz C...
