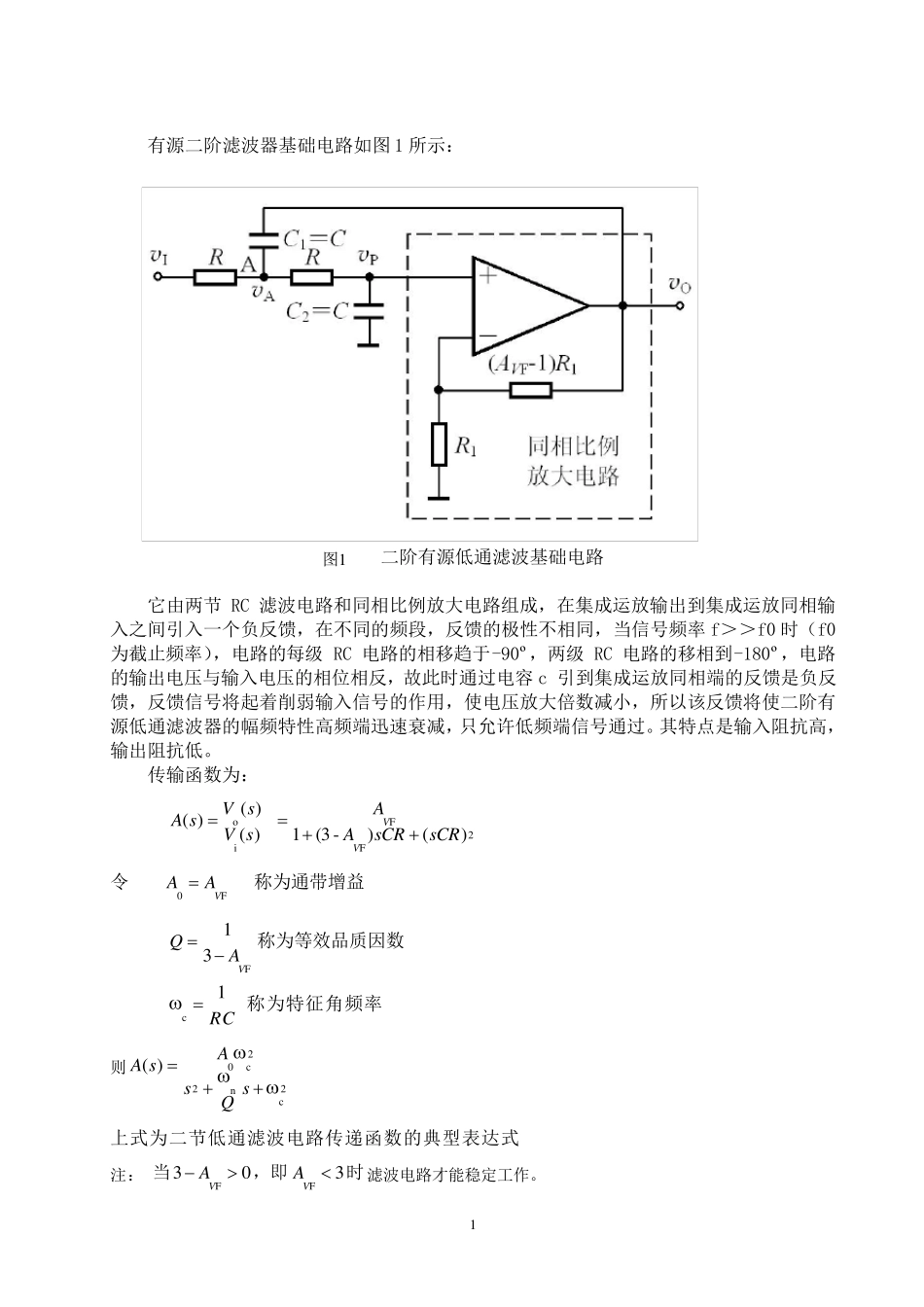

0 一 题目要求与方案论证 1.1（设计题题目）二阶有源低通滤波器 1.1.1 题目要求 设计二阶有源低通滤波器。要求截止频率f0=1000HZ；通带内电压放大倍数A0=15，品质因数Q=0.707。分析电路工作原理，设计电路图，列出电路的传递函数，正确选择电路中的参数。 1.1.2 方案论证 （1 ）：对信号进行分析与处理时, 常常会遇到有用信号叠加上无用噪声的问题, 这些噪声有的是与信号同时产生的, 有的是传输过程中混入的。因此, 从接收的信号中消除或减弱干扰噪声, 就成为信号传输与处理中十分重要的问题。根据有用信号与噪声的不同特性, 消除或减弱噪声,提取有用信号的过程称为滤波, 实现滤波功能的系统称为滤波器。 滤波器分为无源滤波器与有源滤波器两种： ① 无源滤波器: 由电感 L、电容C 及电阻R 等无源元件组成 ② 有源滤波器: 一般由集成运放与RC 网络构成，它具有体积小、性能稳定等优点，同时，由于集成运放的增益和输入阻抗都很高，输出阻抗很低，故有源滤波器还 兼 有放大与缓 冲作用。利 用有源滤波器可 以 突 出有用频率的信号，衰 减无用频率的信号，抑 制 干扰和噪声，以 达 到提高信噪比 或选频的目的，因而 有源滤波器被 广 泛 应 用于通信、测 量 及控 制 技 术 中的小信号处理。 从功能来 上有源滤波器分为： 低通滤波器（LPF）、高通滤波器（HPF）、 带通滤波器（BPF）、带阻滤波器（BEF）、 全 通滤波器（APF）。 其 中前 四 种滤波器间 互 有联 系，LPF 与HPF 间 互 为对偶 关 系。当LPF 的通带截止频率高于HPF 的通带截止频率时，将 LPF 与HPF 相 串 联 ，就构成了 BPF，而 LPF 与HPF并 联 ，就构成BEF。在 实用电子 电路中，还 可 能同时采 用几 种不同型 式 的滤波电路。滤波电路的主 要性能指 标 有通带电压放大倍数AVP、通带截止频率fP 及阻尼 系数Q 等。 工作原理： 二阶有源滤波器是一种信号检 测 及传递系统中常用的基 本 电路, 也 是高阶虑 波器的基 本 组成单 元。常用二阶有源低通滤波器的电路型 式 有压控 电压源型 、无限 增益多 路反馈 型 和双 二次 型 。本 次 课 程设计采 用压控 电压源型 设计课 题。 1 有源二阶滤波器基础电路如图1 所示： 图1 二阶有源低通滤波基础电路 它由两节RC 滤波电路和同相比例放大电路组成，在集成运放输出到集成运放同相输入之间引入一个负反馈...
