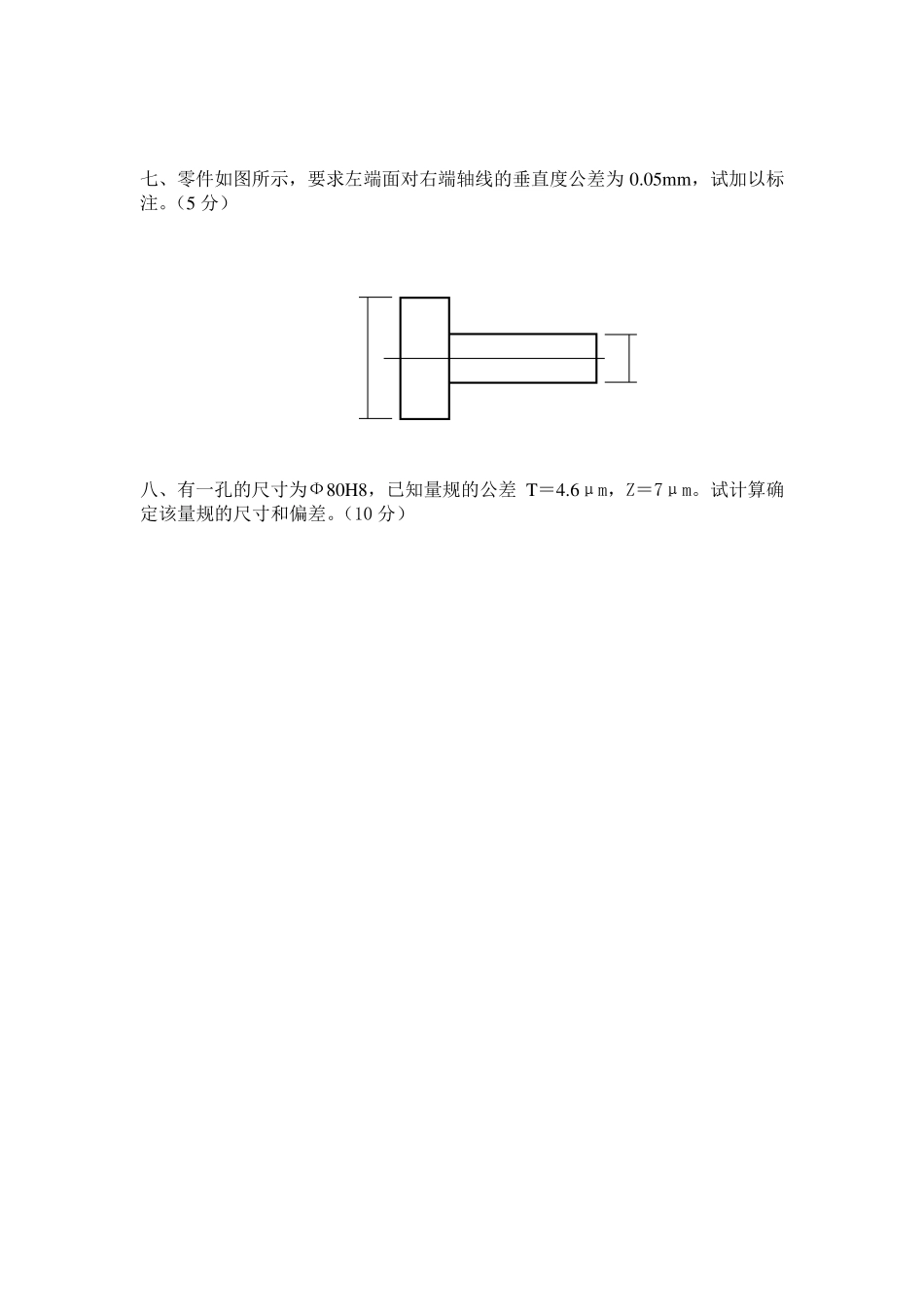

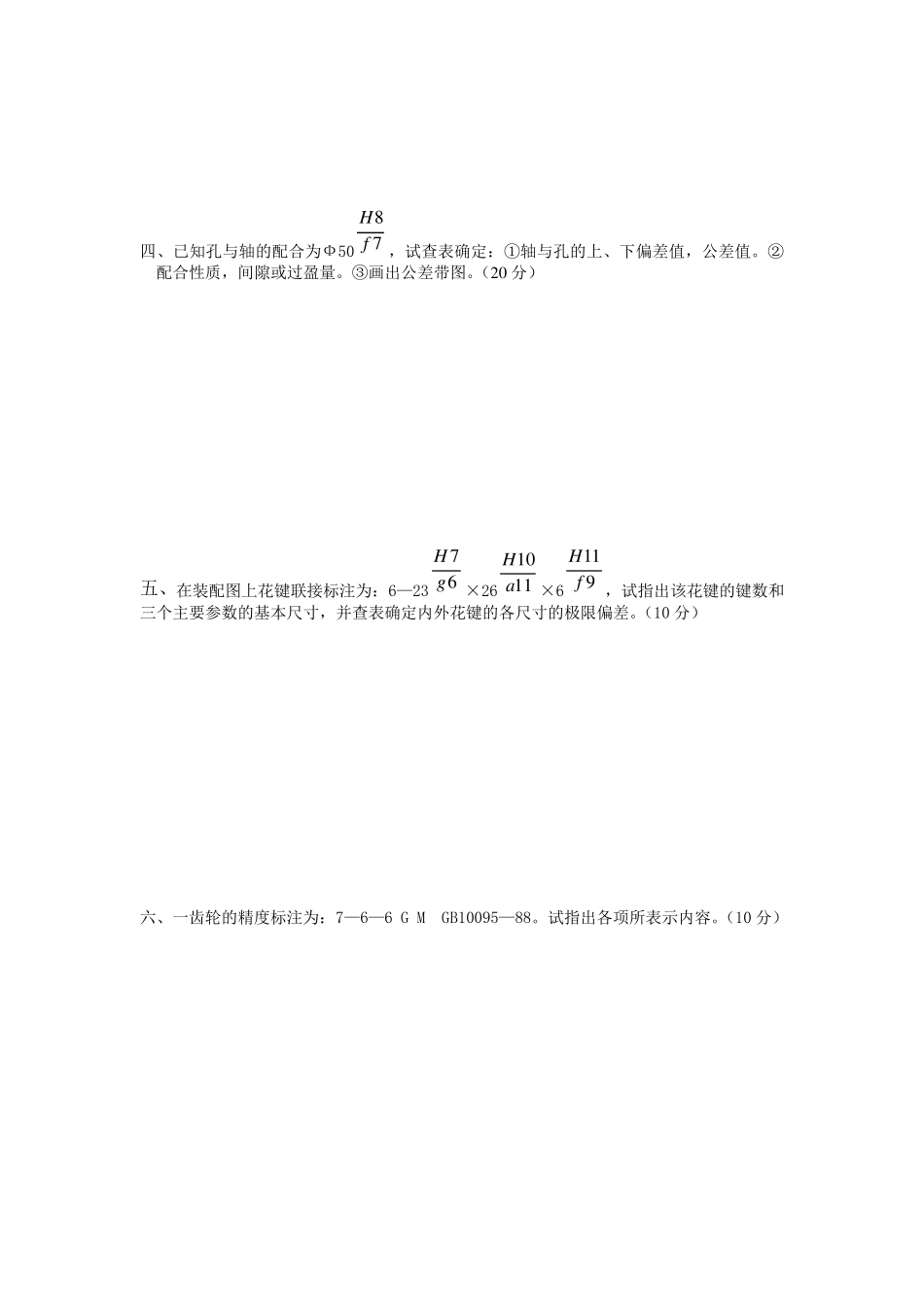

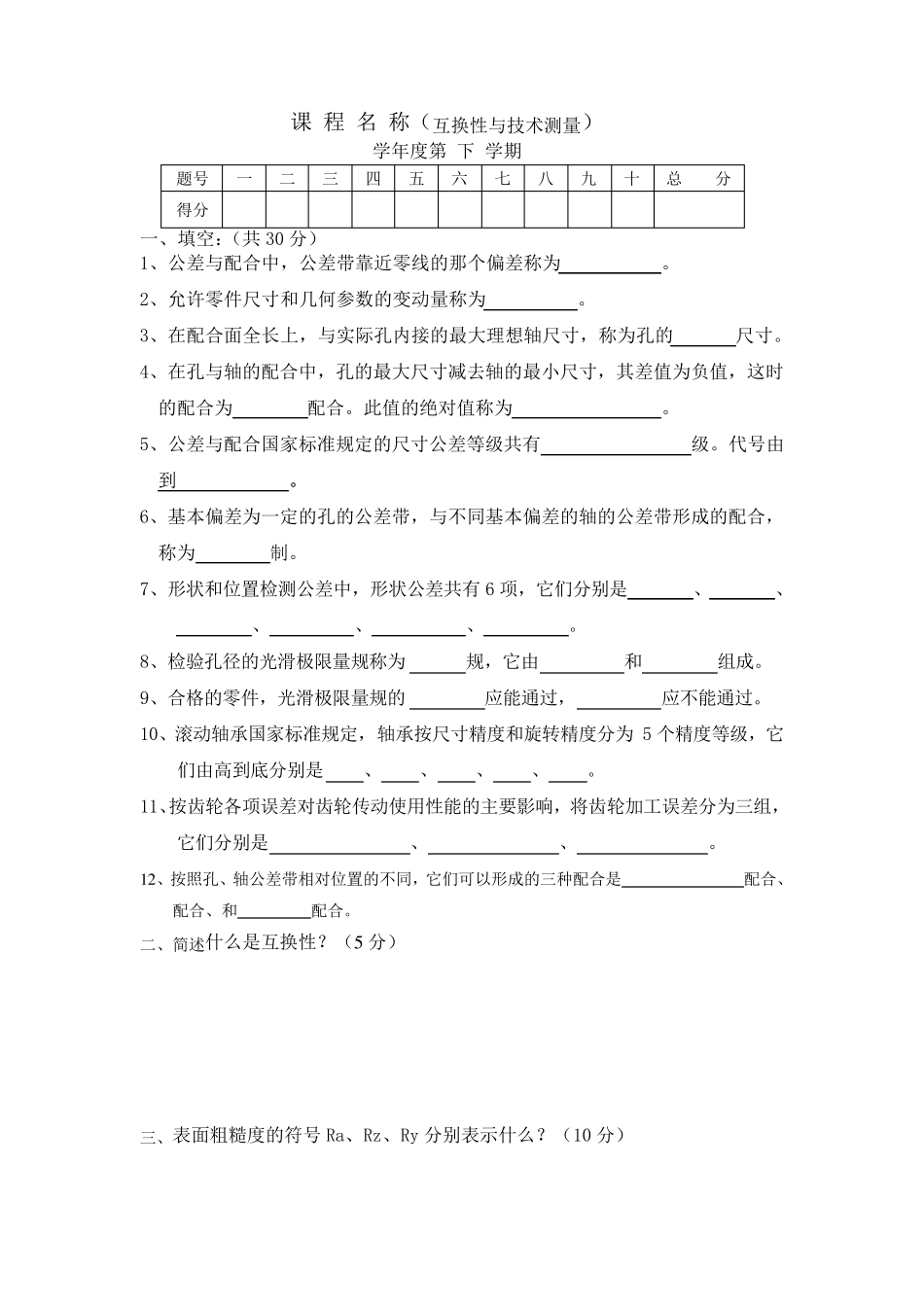

课 程 名 称（互换性与技术测量） 学年度第 下 学期 题号 一 二 三 四 五 六 七 八 九 十 总 分 得分 一、填空：（共 30 分） 1、公差与配合中，公差带靠近零线的那个偏差称为 。 2、允许零件尺寸和几何参数的变动量称为 。 3、在配合面全长上，与实际孔内接的最大理想轴尺寸，称为孔的 尺寸。 4、在孔与轴的配合中，孔的最大尺寸减去轴的最小尺寸，其差值为负值，这时的配合为 配合。此值的绝对值称为 。 5、公差与配合国家标准规定的尺寸公差等级共有 级。代号由 到 。 6、基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成的配合，称为 制。 7、形状和位置检测公差中，形状公差共有 6 项，它们分别是 、 、 、 、 、 。 8、检验孔径的光滑极限量规称为 规，它由 和 组成。 9、合格的零件，光滑极限量规的 应能通过， 应不能通过。 10、滚动轴承国家标准规定，轴承按尺寸精度和旋转精度分为 5 个精度等级，它们由高到底分别是 、 、 、 、 。 11、按齿轮各项误差对齿轮传动使用性能的主要影响，将齿轮加工误差分为三组，它们分别是 、 、 。 1 2 、按照孔、轴公差带相对位置的不同，它们可以 形成的三种 配合是 配合、 配合、和 配合。 二、简 述 什 么 是互换性？ （5 分） 三、表 面粗 糙 度的符 号Ra、Rz、Ry 分别表 示 什 么 ？ （10 分） 四、已知孔与轴的配合为Ф5078fH，试查表确定：①轴与孔的上、下偏差值，公差值。②配合性质，间隙或过盈量。③画出公差带图。（2 0 分） 五、在装配图上花键联接标注为：6—2367gH×261 11 0aH×691 1fH，试指出该花键的键数和三个主要参数的基本尺寸，并查表确定内外花键的各尺寸的极限偏差。（10 分） 六、一齿轮的精度标注为：7—6—6 G M GB10095—88。试指出各项所表示内容。（10 分） 七、零件如图所示，要求左端面对右端轴线的垂直度公差为0.05m m ，试加以标注。（5 分） 八、有一孔的尺寸为Ф80H8，已知量规的公差T＝4.6μm，Z＝7μm。试计算确定该量规的尺寸和偏差。（10 分） 课 程 名 称（互换性与技术测量） 学年度第 下 学期 题号 一 二 三 四 五 六 七 八 九 十 总 分 得分 一、填空：（共 30 分） 1、尺寸公差等于 减去 。 2、零、部件的互换性，按其互换程度分为 互换和 互换。 3、在孔与轴的配合中，孔的最小尺寸减去...
