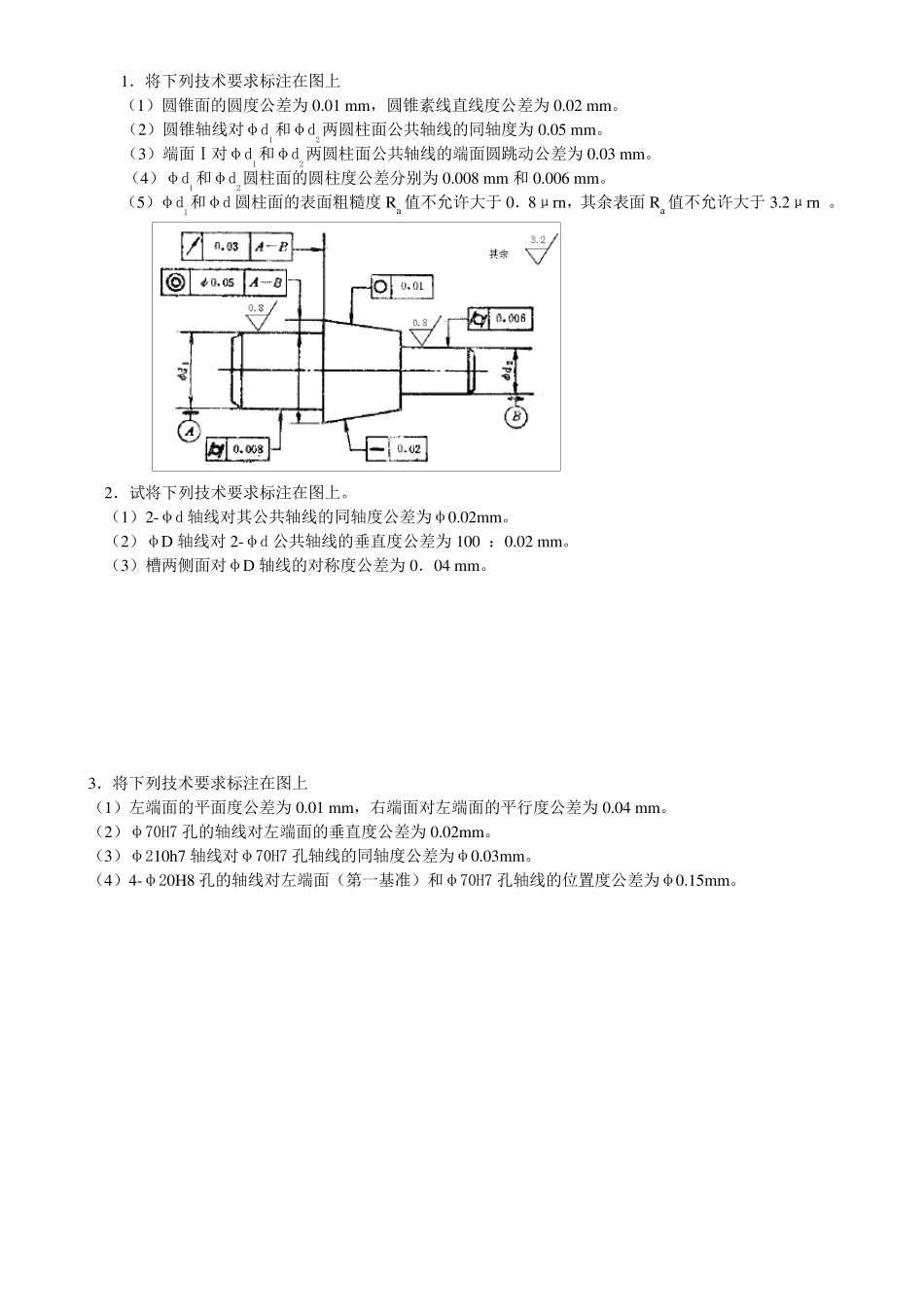

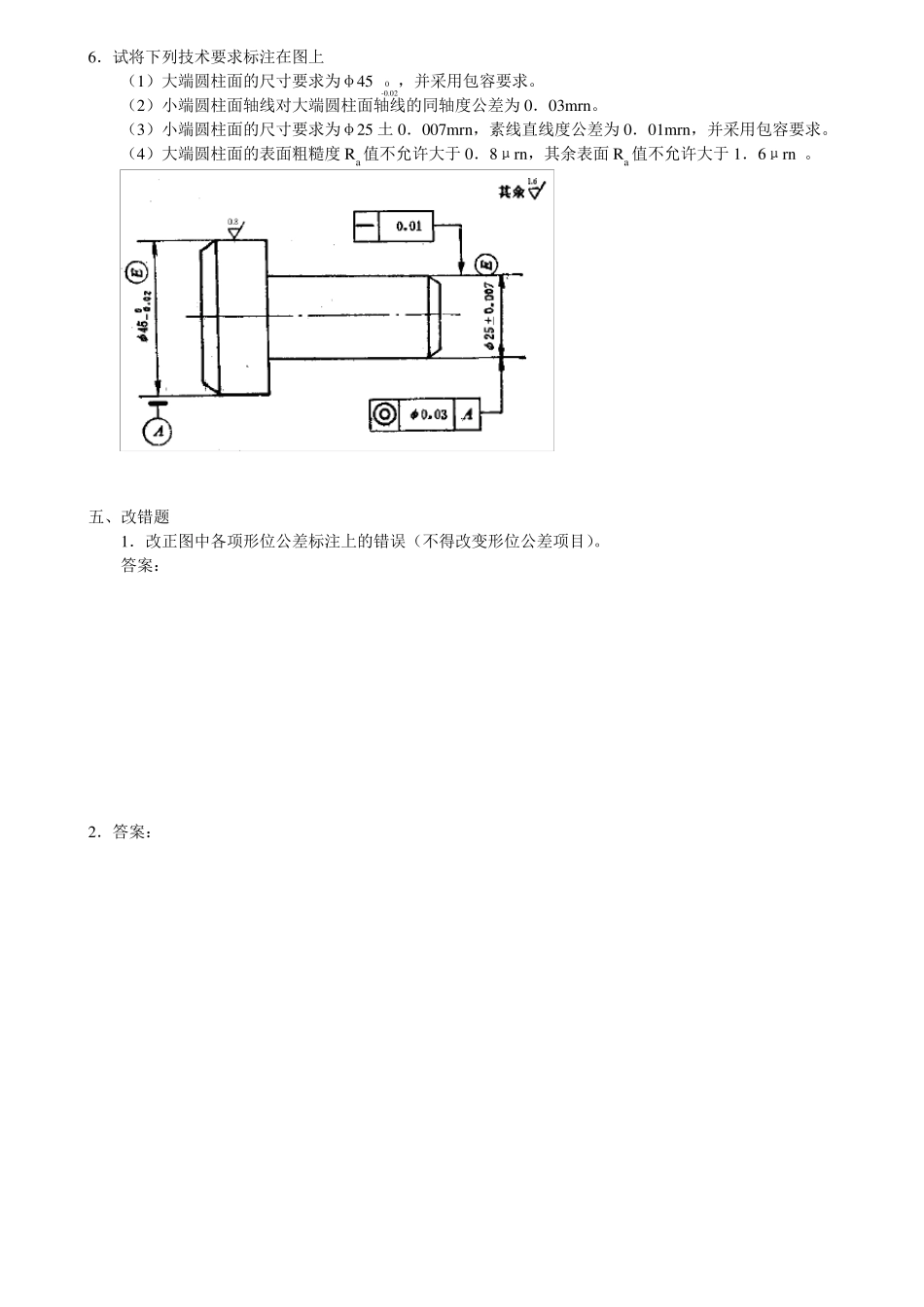

1．将下列技术要求标注在图上 （1）圆锥面的圆度公差为0.01 mm，圆锥素线直线度公差为0.02 mm。 （2）圆锥轴线对φd1和φd2两圆柱面公共轴线的同轴度为0.05 mm。 （3）端面Ⅰ对φd1和φd2两圆柱面公共轴线的端面圆跳动公差为0.03 mm。 （4）φd1和φd2圆柱面的圆柱度公差分别为0.008 mm 和0.006 mm。 （5）φd1和φd 圆柱面的表面粗糙度Ra 值不允许大于0．8μrn，其余表面Ra 值不允许大于3.2μrn 。 2．试将下列技术要求标注在图上。 （1）2-φd 轴线对其公共轴线的同轴度公差为φ0.02mm。 （2）φD 轴线对2-φd 公共轴线的垂直度公差为100 ：0.02 mm。 （3）槽两侧面对φD 轴线的对称度公差为0．04 mm。 3．将下列技术要求标注在图上 （1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。 （2）φ70H7 孔的轴线对左端面的垂直度公差为0.02mm。 （3）φ210h7 轴线对φ70H7 孔轴线的同轴度公差为φ0.03mm。 （4）4-φ20H8 孔的轴线对左端面（第一基准）和φ70H7 孔轴线的位置度公差为φ0.15mm。 4． 将表面粗糙度符号标注在图上，要求 （1）用任何方法加工圆柱面φd3，R a 最大允许值为3.2μm。 （2）用去除材料的方法获得孔φd1，要求R a 最大允许值为3.2μm。 （3）用去除材料的方法获得表面A，要求Rz 最大允许值为3.2μm。 （4）其余用去除材料的方法获得表面，要求R a 允许值均为25μm 。 5、试将以下要求用形位公差代号标注在图中 （1）Φd 圆柱面的圆柱度公差为0.012mm； （2）右 端 面 对Φd 轴线的圆跳 动公差为0.01mm； （3）Φd 轴线的直 线度公差为Φ0.008mm； （4）圆锥面 A 的 圆度公差为0.006mm； （5）圆锥面 A 素 线的直 线度公差为0.005mm。 （6）Φd 圆柱面的表面粗糙度Ra 值不允许大于 1.6μrn，其余表面Ra 值不允许大于 6.3μrn 。 6．试将下列技术要求标注在图上 （1）大端圆柱面的尺寸要求为φ45 0 -0.02，并采用包容要求。 （2）小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0．03mrn。 （3）小端圆柱面的尺寸要求为φ25 土0．007mrn，素线直线度公差为0．01mrn，并采用包容要求。 （4）大端圆柱面的表面粗糙度Ra 值不允许大于0．8μrn，其余表面Ra 值不允许大于1．6μrn 。 五、改错题 1．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。 答案： 2．答案： 3．答案： 4．答案： 5...
