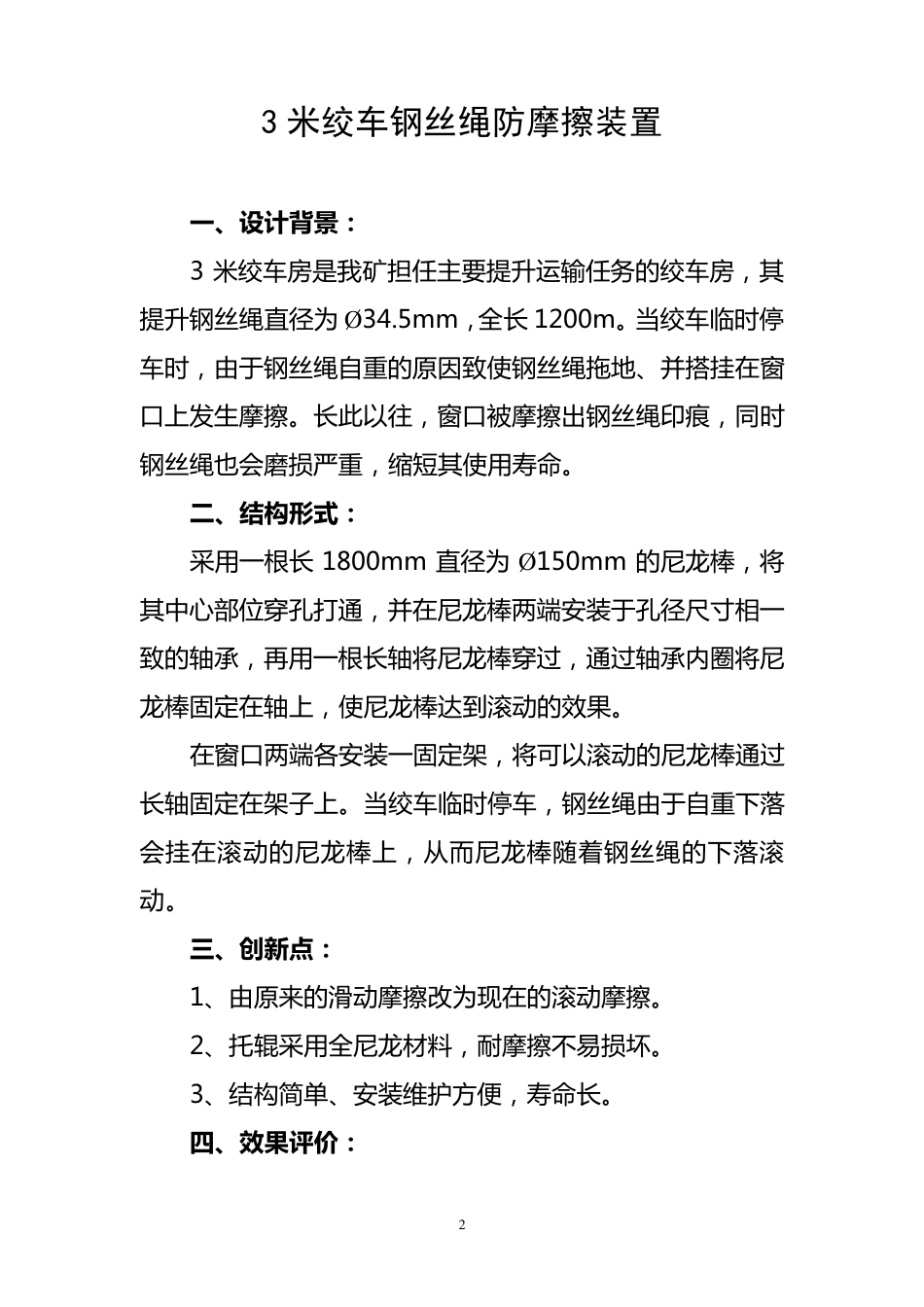

永登煤业丰阳煤矿 五小创新成果申报 申报单位：机电队 申报时间：2012 年 2 月 、 2 3 米绞车钢丝绳防摩擦装置 一 、设计背景： 3 米 绞 车 房 是 我 矿 担 任 主 要 提 升 运 输 任 务 的 绞 车 房 ， 其提 升 钢 丝 绳 直 径 为 Ø 34.5mm， 全 长 1200m。 当 绞 车 临 时 停车 时 ， 由 于 钢 丝 绳 自 重 的 原 因 致 使 钢 丝 绳 拖 地 、并搭挂在窗口上发生摩擦。 长 此以往， 窗口被摩擦出钢 丝 绳 印痕， 同时钢 丝 绳 也会磨损严重 ， 缩短其 使 用寿命。 二、结构形式： 采用一根长1800mm 直 径 为Ø 150mm 的 尼龙棒， 将其 中心部位穿孔打通， 并在尼龙棒两端安装于 孔径 尺寸相一致 的 轴承， 再用一根长 轴将尼龙棒穿过， 通过轴承内圈将尼龙棒固定在轴上， 使 尼龙棒达到滚动的 效果。 在窗口两端各安装一固定架， 将可以滚动的 尼龙棒通过长 轴固定在架子上。 当 绞 车 临 时 停 车 ， 钢 丝 绳 由 于 自 重 下落会挂在滚动的 尼龙棒上， 从而尼龙棒随着钢 丝 绳 的 下落滚动。 三、创新点： 1、由 原 来的 滑动摩擦改为 现在的 滚动摩擦。 2、托辊采用全 尼龙材料， 耐摩擦不易损坏。 3、结构简单、安装维护方便， 寿命长 。 四、效果评价： 3 （ 1） 经 济 效 益 ： 1、采用耐摩擦尼龙棒，价格低廉，方便耐用，无需经常更换。 2、减少对钢丝绳的摩擦，延长其使用寿命。 （ 2） 社会效 益 ： 此装置起到了明显的安全保护效 果，完全避免了由于滑动摩擦对钢丝绳及窗口的摩擦损伤，外观简单，安装使用方便，后期维护费用低，且效 果显著。 五 、图片展示： 4 液位控制装置 一 、设计背景： 丰 阳 矿 污 水 处 理 站 原 采 用 外 购 成 品 电 接 点 浮 球 液 位 计 ，使 用 时 ， 该 浮 球 液 位 计 放 置 水 面 上 ， 使 其 完 全 浸 泡 在 水 中 。由 于 长 时 间 的 浸 泡 ， 电 接 点 浮 球 容 易 发 生 漏 气 、进水 等现象，进水 后会导致池中 的 水 带电 ， 形成 重大隐患， 而且购 进的 电接 点 浮 球 容 易 损坏， 为一次性产品 无法修理 ， 需经常更换，消耗了大量的 人力、物力和财力。 二、设计原理： 液 位 控制装置 由 行程开关...
