典型电动机控制原理图及解说VIP免费

典型电动机控制原理图及解说_第1页
1/16
典型电动机控制原理图及解说_第2页
2/16

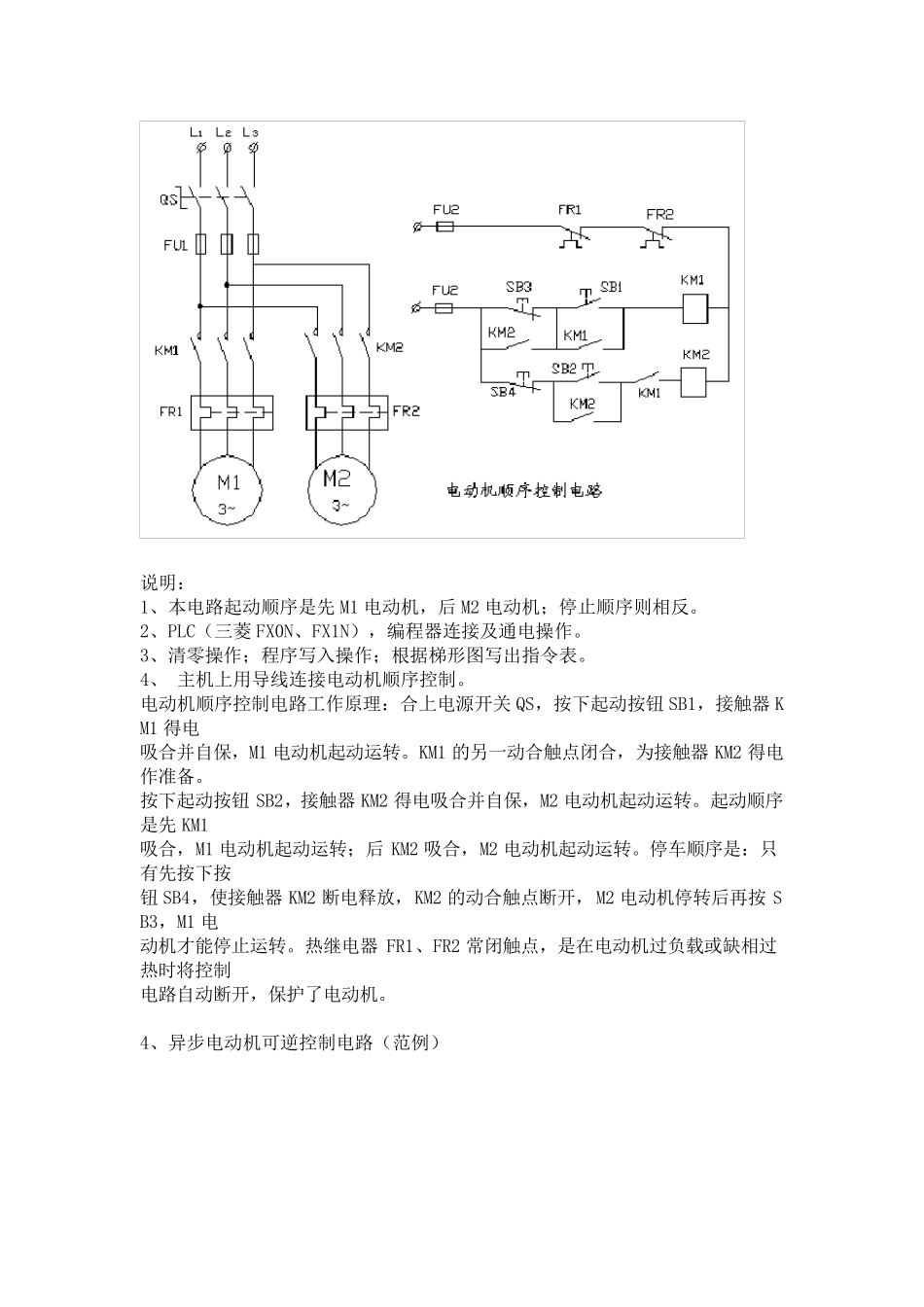

典型电动机控制原理图及解说_第3页
3/16
1、定时自动循环控制电路 说明: 1、 题图中的三相异步电动机容量为 1.5KW,要求电路能定时自动循环正反转控制;正转维持时间为 20 秒钟,反转维持时间为 40 秒钟。 2、 按原理图在配电板上配线,要求线路明快、工艺合理、接点牢靠。 3、 简述电路工作原理。 注:时间继电器的延时时间不得小于 15 秒,时间调整应从长向短调。 定时自动循环控制电路电路工作原理:合上电源开关 QF,按保持按钮 SB2,中间继电器 K A 吸合,KA 的自保触点与按钮 SB2、KT1、KT2 断电延时闭合的动断触点组成的串联电路并 联,接通了起动控制电路。按起动按钮 SB3,时间继电器 KT1 得电,其断电延时断开的动合 触点 KT1 闭合,接触器 KM1 线圈得电,主触点闭合,电动机正转(正转维持时间为 20 秒计时 开始)。同时 KM1 动合触点接通了时间继电器 KT2,其串联在接触器 KM2 线圈回路中的断电 延时断开的动合触点 KT2 闭合,由于 KM1 的互锁触点此时已断开,接触器 KM2线圈不能通电 。当正转维持时间结束后,断电延时断开的动合触点 KT1 断开,KM1 释放,电动机正转停止 。KM1 的动断触点闭合,接触器 KM2 线圈得电,主触点闭合,电动机开始反转.同时 KM1 动 合触点断开了时间继电器 KT2 线圈回路(反转维持时间为 40 秒计时开始)。这时 KM2 动合触 点又接通了 KT1 线圈,断电延时断开的动合触点 KT1 闭合,为下次电动机正转作准备。因此 时串联在接触器KM1 线圈回路中的KM2 互锁触点断开,接触器KM1 线圈暂时不得电。与按钮 SB2 串联的KT1、KT2 断电延时闭合的动断触点是保证在电动机自动循环结束后,才能再次 起动控制电路。 热继电器FR 常闭触点,是在电动机过负载或缺相过热时将控制电路自动断 开,保护了电动机。 2、顺序控制电路(范例) 顺序控制电路(范例)工作原理: 图 A:KM2 线圈电路由 KM1 线圈电路起动、停止控制环节之后接出。按下起动按钮SB2, KM1 线圈得电吸合并自锁,此时才能控制 KM2 线圈电路。停止按钮SB3 只能控制M2 电动机 的停转,停止按钮SB1 为全停按钮。本电路只有满足 M1 电动机先起动的条件,才能起动 M2 电动机。 图 B:控制电路由 KM1 线圈电路和 KM2 线圈电路单独构成。KM1 的动合触点作为一控制条件 ,串接在KM2 线圈电路中,只有 KM1 线圈得电吸合,其辅组助动合触点闭合,此时才能控制 KM2 线圈电路。停止按钮SB3...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

典型电动机控制原理图及解说
