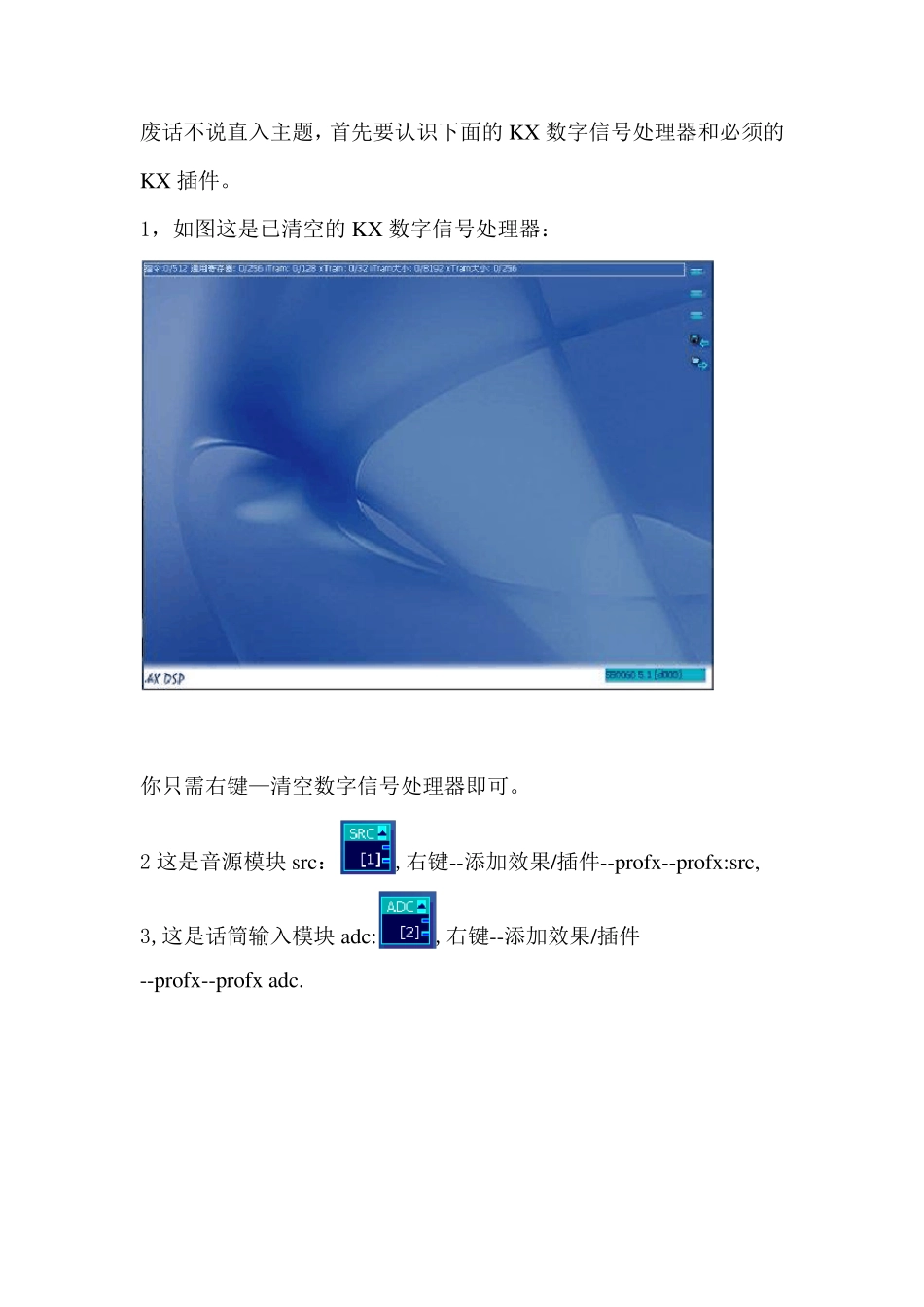

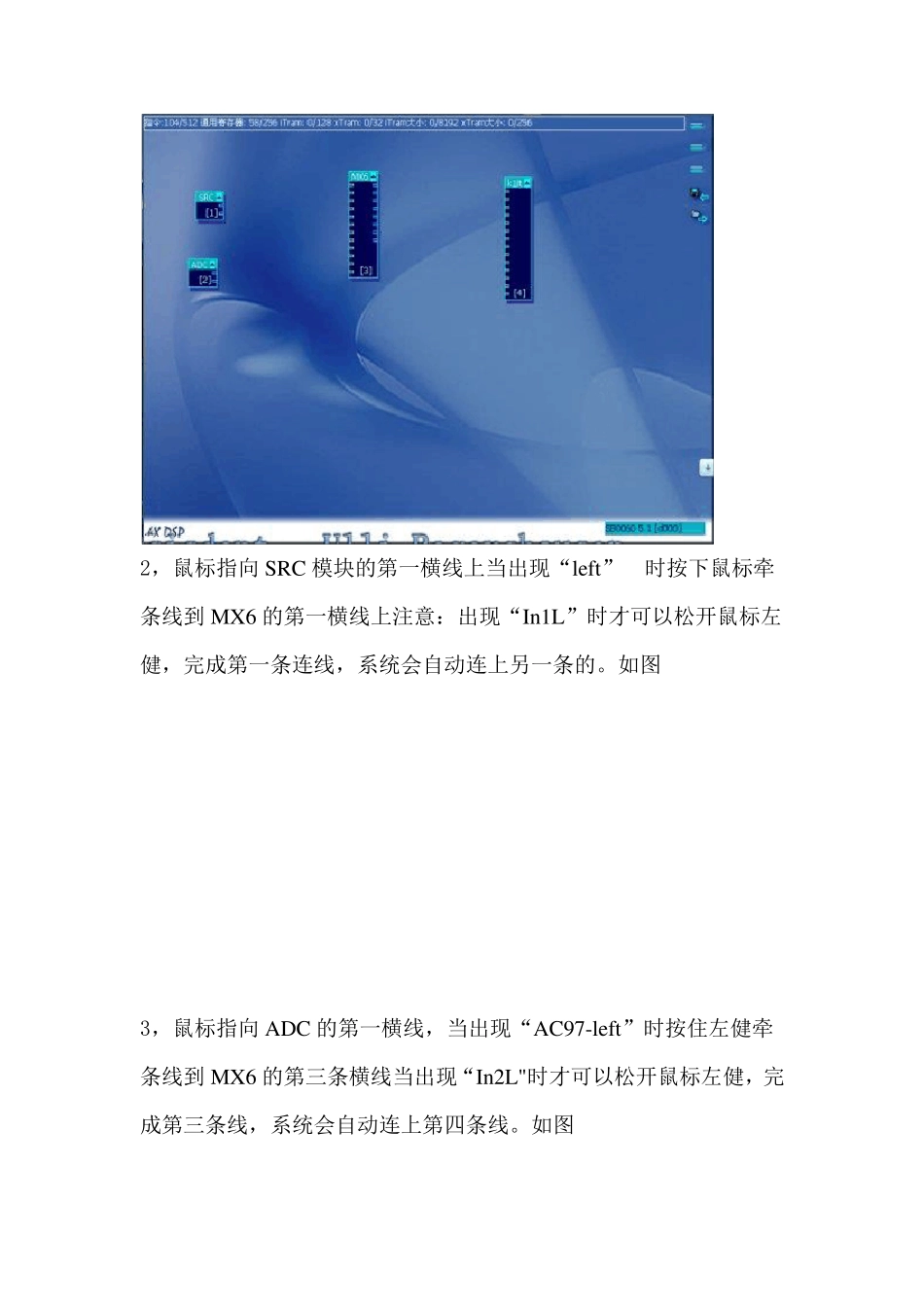

废话不说直入主题，首先要认识下面的KX 数字信号处理器和必须的KX 插件。 1，如图这是已清空的KX 数字信号处理器： 你只需右键—清空数字信号处理器即可。 2 这是音源模块 src：,右键--添加效果/插件--profx--profx:src, 3,这是话筒输入模块 adc:,右键--添加效果/插件--profx--profx adc. 4,这是调音台mx 6 模块：右键--添加效果/插件--profx --profx mx 6, 5,这是播放器kx 1t 模块：右键--添加效果器/插件--profx --profx kx lt, 好了有了上面是几个插件模块你就可以让你的创新声卡工作了，具体如下： 1，首先在空白的 DSP 面板上右键单击，清空 KX 数字信号处理器（切记保存已有的连线图），再右键新建，，，得到这幅图 2，鼠标指向SRC 模块的第一横线上当出现“left” 时按下鼠标牵条线到 MX6 的第一横线上注意：出现“In1L”时才可以松开鼠标左健，完成第一条连线，系统会自动连上另一条的。如图 3，鼠标指向ADC 的第一横线，当出现“AC97-left”时按住左健牵条线到 MX6 的第三条横线当出现“In2L"时才可以松开鼠标左健，完成第三条线，系统会自动连上第四条线。如图 4，鼠标指向MX6 模块的第一条横线当出现“MainL”时按住鼠标左健牵条线到 K1lt 模块的第一横线当出现“ou lt1L"时松开鼠标，再从MX6 模块的第一横线“MainL”牵 3 条线分别到 K1lt 模块的第3，5，7，9 横线上，如此就可以连上“ou lt2L”“ou lt3L”“ou lt4L”如图 好了，打开音乐播放器，咦怎么没声音呢？别急，双击 MX6 弹出调音台如图 原来chn1 和chn2 的调音推子没推上，还有正上方的R 没点亮，依下图推上调音推子即可 如果是新装驱动还要到 这是KX 混音器边点边听有声就好。如果麦克风没声音就双击 adc 麦克风模块弹出把右边的推子推上就可。最终的连线是这样的 以上是最简单的dsp 连线图，如果把src 和adc 看着是一张光盘那么mx 6 是连接线而k1Lt 则是播放器，在他们之间可以加其他效果插件如混音 增益 变音 ,这样就丰富了音色效果，这就是创新声卡的魅力所在。有兴趣的网友请加关注，后面还有扩充内容。 来源：http://blog.sina.com.cn/s/blog_a292193f010158gn.html 最基本连线图
