初三串并联电路经典练习题VIP免费

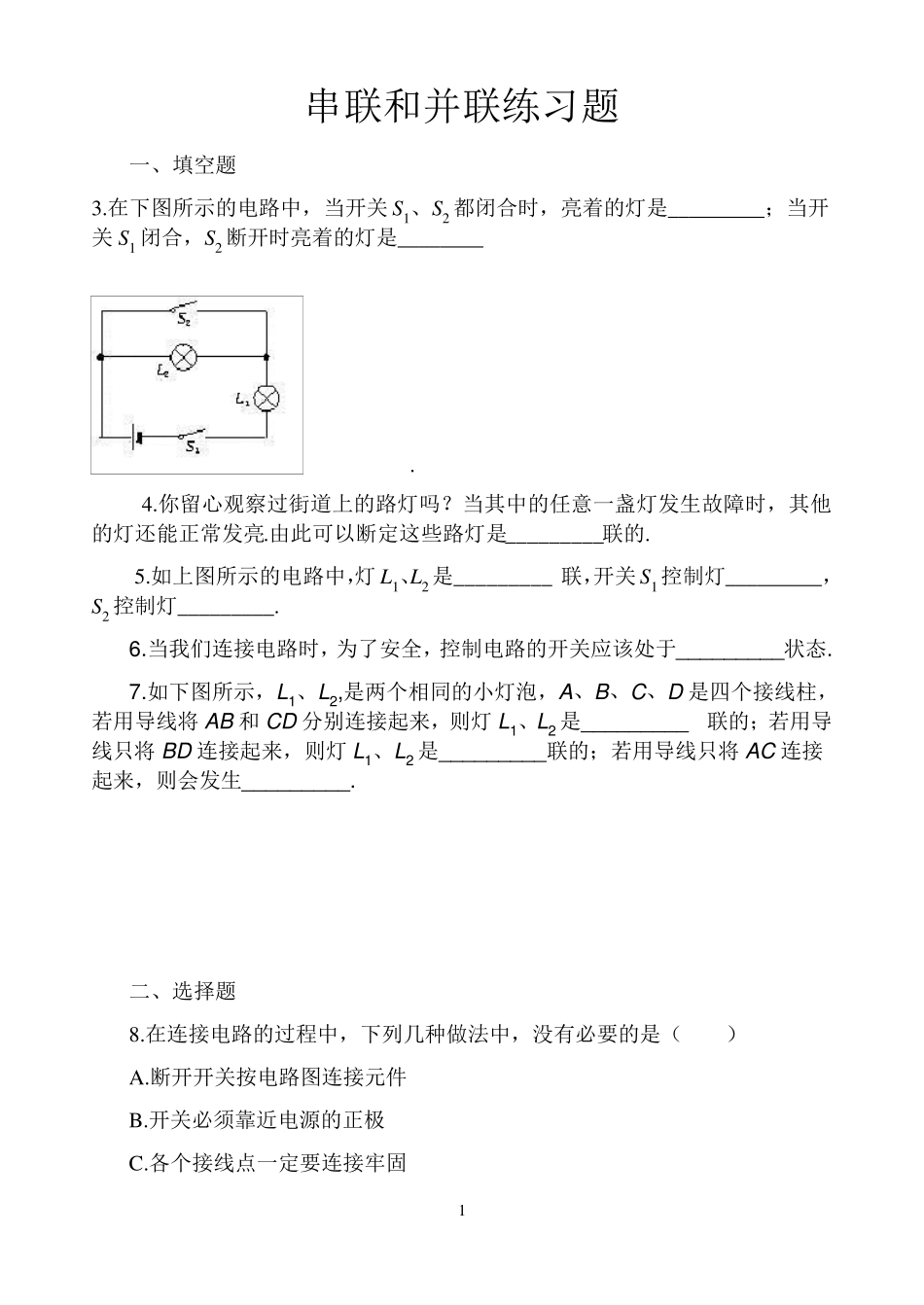

初三串并联电路经典练习题_第1页
1/7
初三串并联电路经典练习题_第2页
2/7
初三串并联电路经典练习题_第3页
3/7
1 串联和并联练习题 一、填空题 3.在下图所示的电路中,当开关 S1、S2 都闭合时,亮着的灯是_________;当开关 S1 闭合,S2 断开时亮着的灯是________ . 4.你留心观察过街道上的路灯吗?当其中的任意一盏灯发生故障时,其他的灯还能正常发亮.由此可以断定这些路灯是_________联的. 5.如上图所示的电路中,灯 L1、L2是_________ 联,开关 S1控制灯_________,S2 控制灯_________. 6 .当我们连接电路时,为了安全,控制电路的开关应该处于_ _ _ _ _ _ _ _ _ 状态. 7 .如下图所示,L1 、L2 ,是两个相同的小灯泡,A、B、C、D 是四个接线柱,若用导线将 AB 和CD 分别连接起来,则灯 L1 、L2 是_ _ _ _ _ _ _ _ _ 联的;若用导线只将 BD 连接起来,则灯 L1 、L2 是_ _ _ _ _ _ _ _ _ 联的;若用导线只将 AC 连接起来,则会发生_ _ _ _ _ _ _ _ _ . 二、选择题 8.在连接电路的过程中,下列几种做法中,没有必要的是( ) A.断开开关按电路图连接元件 B.开关必须靠近电源的正极 C.各个接线点一定要连接牢固 2 D.全部连接完后,再对照电路图检查,无误后再闭合开关 9.由开关、电源和两个小灯泡组成的电路,当开关断开时,L1 不发光,L2 发光;当开关闭合时,L1 和 L2 都发光.关于电灯与开关的连接情况,下列说法中正确的是( ) A.L1 和 L2 并联,再与开关串联 B.L2 和开关串联,再与 L1 并联 C.L1 和开关并联,再与 L2 串联 D.L1 和开关串联,再与 L2 并联 10.某同学安装电路时,想用一个开关同时控制两盏电灯的发光和熄灭,下列各种设计方法中正确的是( ) A.只能将两盏灯并联 B.只能将两盏灯串联 C.两盏灯可以是串联,也可以是并联 D. 以上说法都不正确 11.下图中,是几位同学画出的三个小灯泡连接的电路图,你认为三个小灯泡属于串联接法的是( ) 12.、给你如下器材:电池组一个、开关一个、电灯泡两只,要求这两只灯泡并联,并用开关控制它们,你至少需要导线( ) A.3 根 B.4 根 C.5 根 D.6 根 三、作图题 3 1.将下图中的元件连接起来,形成串联电路并标出电流的方向. 2.将下图中的元件连接起来,形成并联电路并标出电流的方向.(要求每个开关控制一个灯泡) 3、如图所示,当 S1,S2 断开时,能亮的灯是______,它们是_______联的。当S1,S2 闭合时,能亮的灯是______,它们是______联的。当 S1 闭合、S2...
