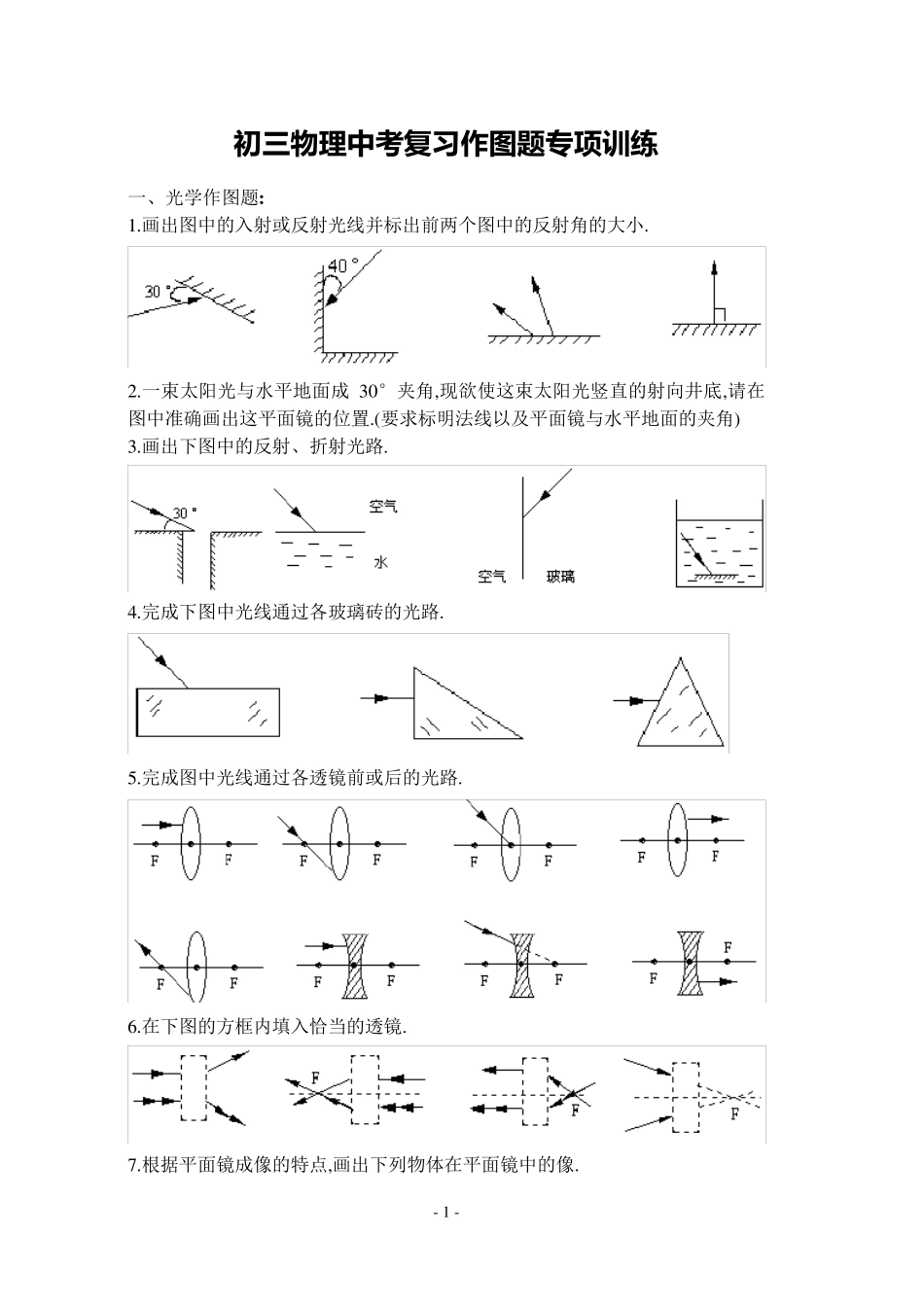

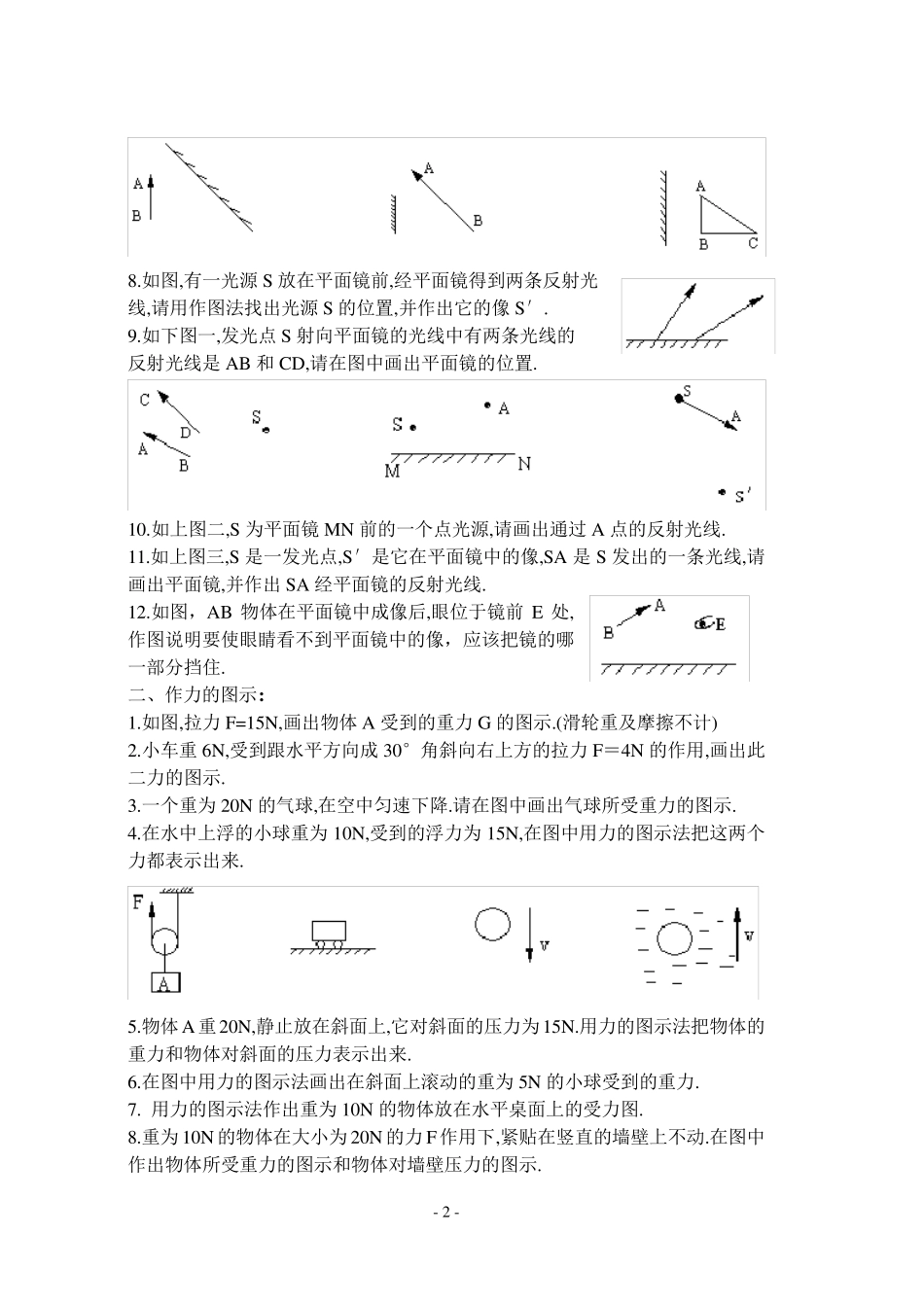

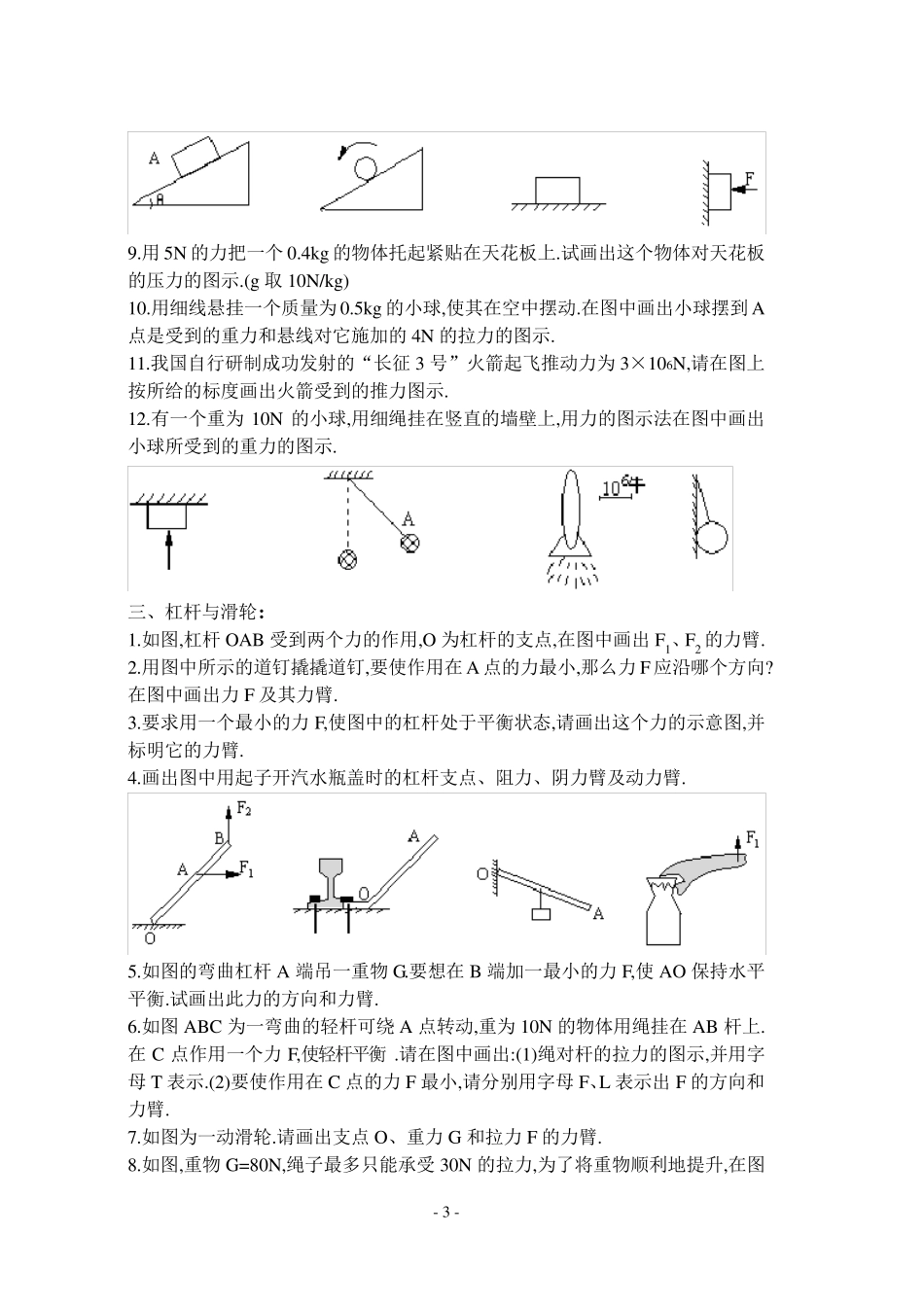

- 1 - 初 三物理中考复习作图题专项训练 一、光学作图题: 1 .画出图中的入射或反射光线并标出前两个图中的反射角的大小. 2 .一束太阳光与水平地面成3 0 °夹角,现欲使这束太阳光竖直的射向井底,请在图中准确画出这平面镜的位置.(要求标明法线以及平面镜与水平地面的夹角) 3 .画出下图中的反射、折射光路. 4 .完成下图中光线通过各玻璃砖的光路. 5 .完成图中光线通过各透镜前或后的光路. 6 .在下图的方框内填入恰当的透镜. 7 .根据平面镜成像的特点,画出下列物体在平面镜中的像. - 2 - 8.如图,有一光源S放在平面镜前,经平面镜得到两条反射光 线,请用作图法找出光源S的位置,并作出它的像S′. 9.如下图一,发光点S射向平面镜的光线中有两条光线的 反射光线是AB 和CD,请在图中画出平面镜的位置. 10.如上图二,S为平面镜MN 前的一个点光源,请画出通过A 点的反射光线. 11.如上图三,S是一发光点,S′是它在平面镜中的像,SA 是S发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线. 12.如图，AB 物体在平面镜中成像后,眼位于镜前E 处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住. 二、作力的图示: 1.如图,拉力F=15N,画出物体A 受到的重力G 的图示.(滑轮重及摩擦不计) 2.小车重6N,受到跟水平方向成30°角斜向右上方的拉力F＝4N 的作用,画出此二力的图示. 3.一个重为20N 的气球,在空中匀速下降.请在图中画出气球所受重力的图示. 4.在水中上浮的小球重为10N,受到的浮力为15N,在图中用力的图示法把这两个力都表示出来. 5.物体A 重20N,静止放在斜面上,它对斜面的压力为15N.用力的图示法把物体的重力和物体对斜面的压力表示出来. 6.在图中用力的图示法画出在斜面上滚动的重为5N 的小球受到的重力. 7. 用力的图示法作出重为10N 的物体放在水平桌面上的受力图. 8.重为10N 的物体在大小为20N 的力F作用下,紧贴在竖直的墙壁上不动.在图中作出物体所受重力的图示和物体对墙壁压力的图示. - 3 - 9.用5N 的力把一个0.4kg的物体托起紧贴在天花板上.试画出这个物体对天花板的压力的图示.(g取10N/kg) 10.用细线悬挂一个质量为0.5kg的小球,使其在空中摆动.在图中画出小球摆到A点是受到的重力和悬线对它施加的4N 的拉力的图示. 11.我国自行研制成功发射的“长征3 号”火箭起飞推动力为3×106N,请在图上按所给的标度画出火箭受到的推力图示. 12.有一个重为10N 的小球,用细绳挂在竖直...
