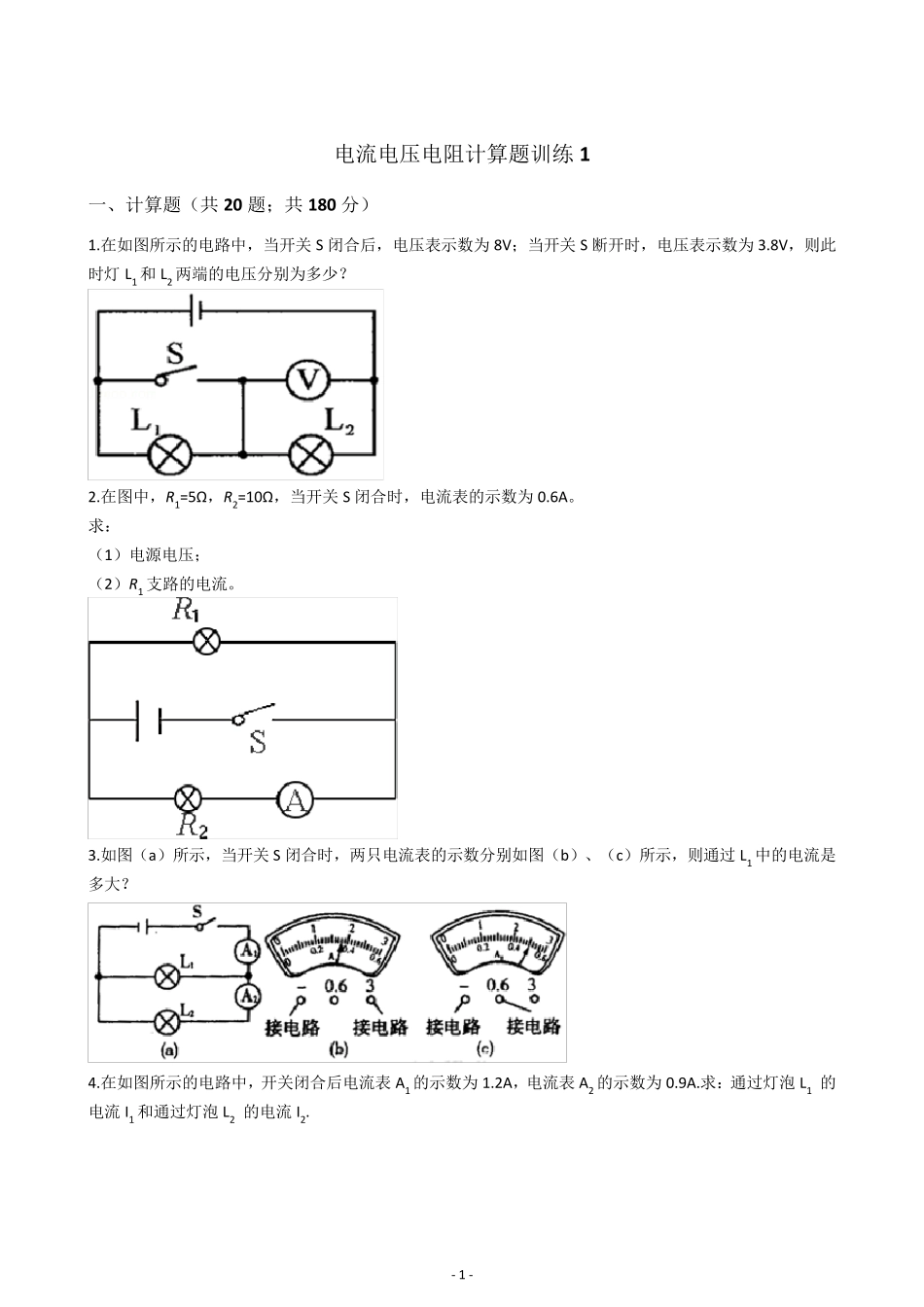

- 1 - 电流电压电阻计算题训练1 一、计算题（共 20 题；共 180 分） 1.在如图所示的电路中，当开关 S 闭合后，电压表示数为 8V；当开关 S 断开时，电压表示数为 3.8V，则此时灯 L1 和 L2 两端的电压分别为多少？ 2.在图中，R1=5Ω ，R2=10Ω ，当开关 S 闭合时，电流表的示数为 0.6A。 求： （1）电源电压； （2）R1 支路的电流。 3.如图（a）所示，当开关 S 闭合时，两只电流表的示数分别如图（b）、（c）所示，则通过 L1 中的电流是多大？ 4.在如图所示的电路中，开关闭合后电流表 A1 的示数为 1.2A，电流表 A2 的示数为 0.9A.求：通过灯泡 L1 的电流I1 和通过灯泡 L2 的电流I2. - 2 - 5.如图甲电路，当开关S 闭合后，a、b 两个电流表对应的指针偏转如图乙所示，求经过电灯 L1 和 L2 的电流各是多少？ 6.如图所示电路，电源电压为 6V，开关闭合后，电压表的示数为 2.5V，求小灯泡 L2 两端的电压各是多少？ 7.如图电路所示，电源电压为 9V 且保持不变，小灯炮标有 “6V 6W” 的字样，小灯泡的电流随电压的变化曲线如右图。求： （1）小灯炮正常发光时电阻为多少欧? （2）当电流表的示数为 0.7A 时，小灯泡的电功率为多少瓦? 8.如图所示，已知 R1 的阻值是 10Ω ．当闭合S1、断开S2 时，电流表的示数是 0.6A；当S1、S2 均闭合时，电流表的示数是 0.9A．求： （1）电源两端的电压； （2）电阻 R2 阻值。 9.如图所示，电源电压为 ， ，闭合开关 ，电流表示数为 ．求： - 3 - （1）电压表 的示数是多少？ （2）的阻值． 10.如图所示，把10Ω 的电阻R1 和15Ω 的电阻R2 并联起来．闭合开关S 后，电流表的示数为0.2A．求： （1）电源电压； （2）通过电阻R1 的电流． 11.如图所示，当S1 闭合，S2、S3 断开时，电压表示数为3V，电流表示数为0.5A；当S1 断开，S2、S3 闭合时，电压表示数为4.5V，求R1、R2 的阻值。 12.某品牌电热水壶，铭牌上标有“220 V，1000W”的字样。请通过计算回答： （1）这种电热水壶正常工作时的电阻是多大？ （2）这种电热水壶正常工作 6 分钟可以烧开一壶水，它消耗的电能是多少？ 13.在如图（a）所示的电路中，电源电压为12 伏。闭合开关S，电流表A1、A 的示数分别为0.3 安、2.3 安。 （1）求通过电阻R2 电流I2。 （2）求电阻R1 的阻值。 （3）现用电阻R0 替换电阻R1、R2 中的一个，替换后...
