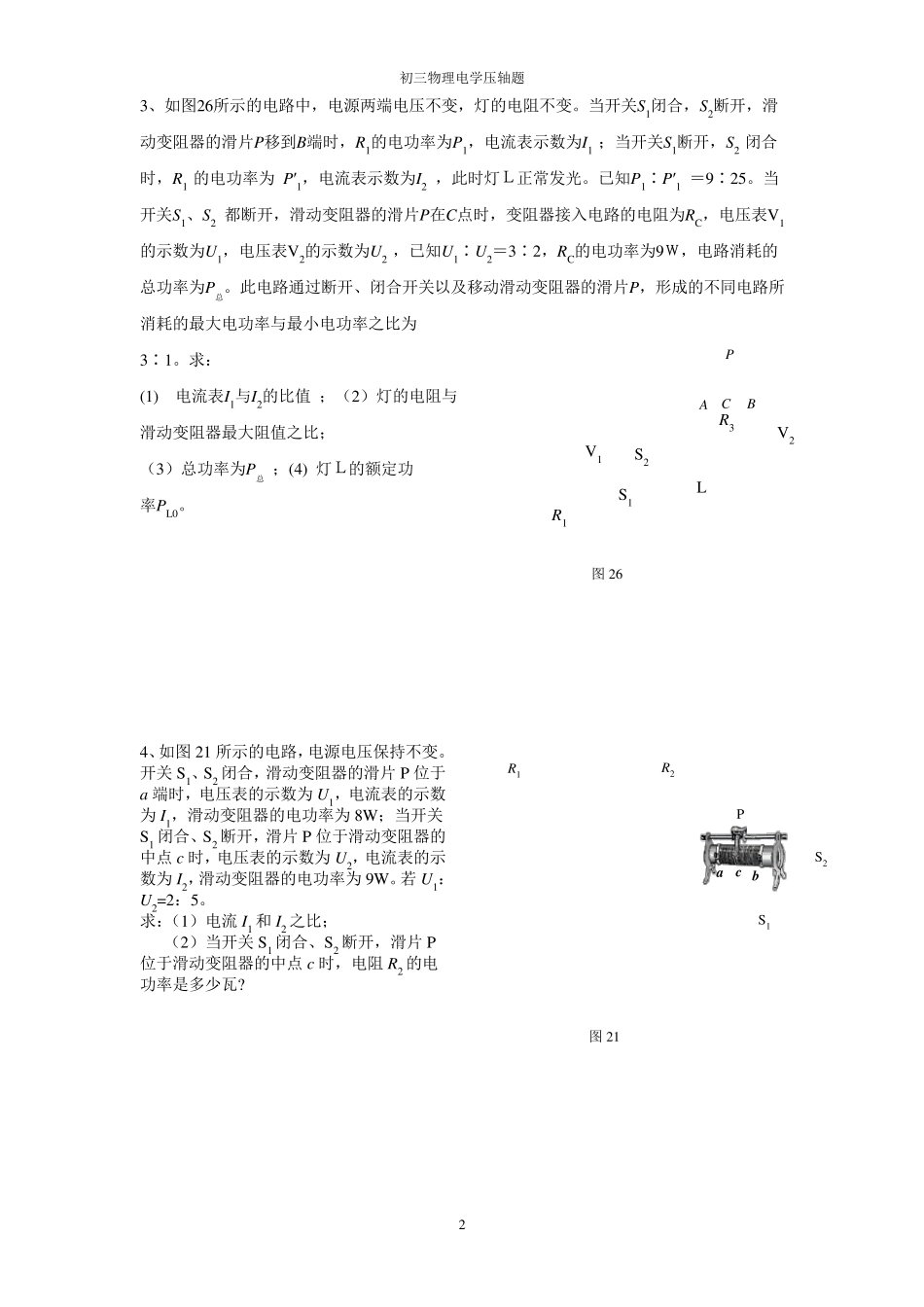

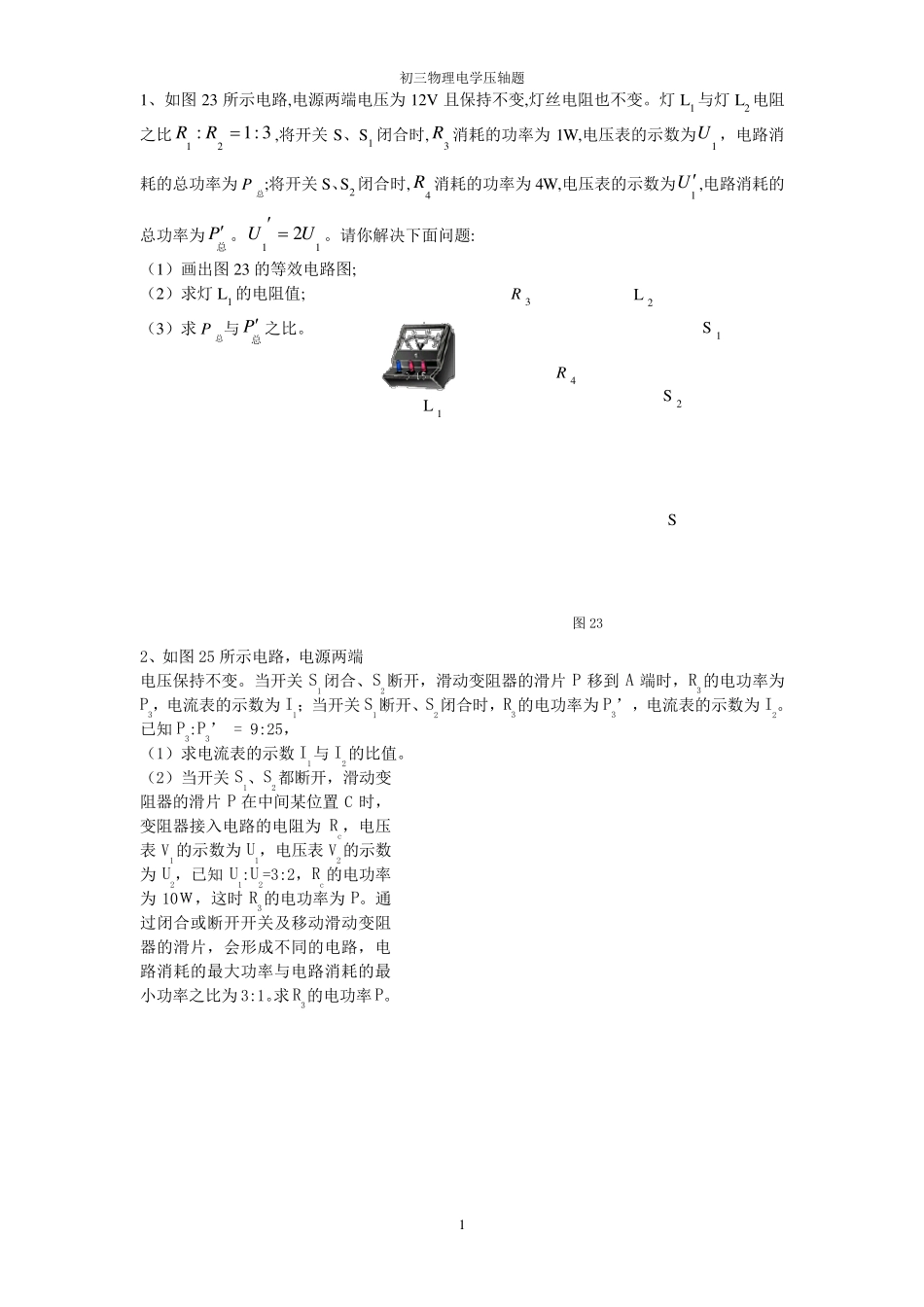

初三物理电学压轴题 1 1、如图23 所示电路,电源两端电压为12V 且保持不变,灯丝电阻也不变。灯L1 与灯L2 电阻之比3:1:21RR,将开关S、S1 闭合时,3R 消耗的功率为1W ,电压表的示数为1U ，电路消耗的总功率为P总;将开关S、S2 闭合时,4R 消耗的功率为4W ,电压表的示数为1U ,电路消耗的总功率为总P。112UU。请你解决下面问题: （1）画出图23 的等效电路图; （2）求灯L1 的电阻值; （3）求P总与总P之比。 2、如图25 所示电路，电源两端电压保持不变。当开关S1闭合、S2断开，滑动变阻器的滑片P 移到A 端时，R3的电功率为P3，电流表的示数为I1；当开关S1断开、S2闭合时，R3的电功率为P3’，电流表的示数为I2。已知 P3:P3’ = 9:25， （1）求电流表的示数I1与I2的比值。 （2）当开关S1、S2都断开，滑动变阻器的滑片P 在中间某位置 C 时，变阻器接入电路的电阻为Rc，电压表V1的示数为U1，电压表V2的示数为U2，已知 U1:U2=3:2，Rc的电功率为10Ｗ，这时R3的电功率为P。通过闭合或断开开关及移动滑动变阻器的滑片，会形成不同的电路，电路消耗的最大功率与电路消耗的最小功率之比为3:1。求R3的电功率P。 R 4 R 3 S 1 图23 S 2 S L 2 L 1 初三物理电学压轴题 2 3、如图26所示的电路中，电源两端电压不变，灯的电阻不变。当开关S1闭合，S2断开，滑动变阻器的滑片P移到B端时，R1的电功率为P1，电流表示数为I1 ；当开关S1断开，S2 闭合时，R1 的电功率为 P′1，电流表示数为I2 ，此时灯Ｌ正常发光。已知P1∶P′1 ＝9∶25。当开关S1、S2 都断开，滑动变阻器的滑片P在C点时，变阻器接入电路的电阻为RC，电压表V1的示数为U1，电压表V2的示数为U2 ，已知U1∶U2＝3∶2，RC的电功率为9Ｗ，电路消耗的总功率为P总。此电路通过断开、闭合开关以及移动滑动变阻器的滑片P，形成的不同电路所消耗的最大电功率与最小电功率之比为3∶1。求： (1) 电流表I1与I2的比值 ；（2）灯的电阻与滑动变阻器最大阻值之比； （3）总功率为P总 ；(4) 灯Ｌ的额定功率PL0。 4、如图21 所示的电路，电源电压保持不变。开关S1、S2 闭合，滑动变阻器的滑片P 位于a 端时，电压表的示数为U1，电流表的示数为I1，滑动变阻器的电功率为8W ；当开关S1 闭合、S2 断开，滑片P 位于滑动变阻器的中点 c 时，电压表的示数为U2，电流表的示数为I2，滑动变阻器的电功率为9W 。若 U1：U2=2：5。 求：（1）电流I1 和 I...
