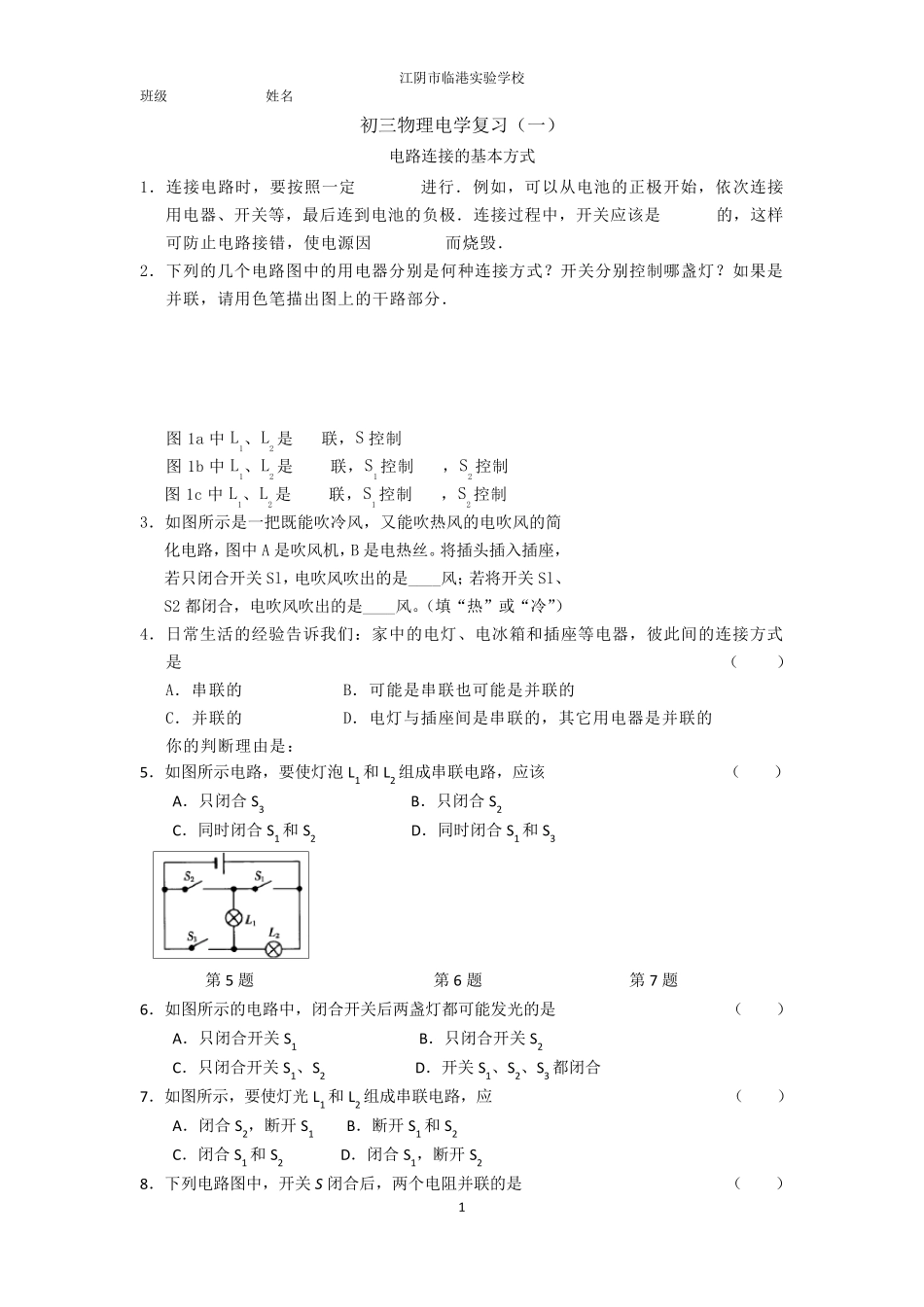

江 阴 市 临 港 实 验 学 校 班 级 姓 名 1 初 三 物 理 电 学 复 习 （ 一 ） 电 路 连 接 的 基 本 方 式 1． 连 接 电 路 时 ， 要 按 照 一 定 进 行 ． 例 如 ， 可 以 从 电 池 的 正 极 开 始 ， 依 次 连 接用 电 器 、 开 关 等 ， 最 后 连 到 电 池 的 负 极 ． 连 接 过 程 中 ， 开 关 应 该 是 的 ， 这 样可 防 止 电 路 接 错 ， 使 电 源 因 而 烧 毁 ． 2． 下 列 的 几 个 电 路 图 中 的 用 电 器 分 别 是 何 种 连 接 方 式
开 关 分 别 控 制 哪 盏 灯
如 果 是并 联 ， 请 用 色 笔 描 出 图 上 的 干 路 部 分 ． 图1a 中 L1、 L2 是 联 ， S 控 制 图1b 中 L1、 L2 是 联 ， S1 控 制 ， S2 控 制 图1c 中 L1、 L2 是 联 ， S1 控 制 ， S2 控 制 3． 如 图 所 示 是 一 把 既 能 吹 冷 风 ， 又 能 吹 热 风 的 电 吹 风 的 简化 电 路 ， 图 中 A 是 吹 风 机 ， B 是 电 热 丝
将 插 头 插 入 插 座 ，若 只 闭 合 开 关 Sl， 电 吹 风 吹 出 的 是 ____风 ；若 将 开 关 Sl、S2 都闭 合 ， 电 吹 风 吹 出 的 是 ____风
（ 填“热 ”或“冷 ”） 4． 日常生活的 经验 告诉我们：家中 的 电 灯 、 电 冰箱和插 座 等 电 器 ， 彼此间的 连 接 方 式是 （ ） A． 串联 的 B． 可 能 是 串联 也可 能 是 并 联 的 C． 并 联 的 D． 电 灯 与插 座 间是 串联 的 ， 其它用 电 器 是 并 联 的 你的 判断理 由是 ： 5． 如 图 所 示 电 路 ，
