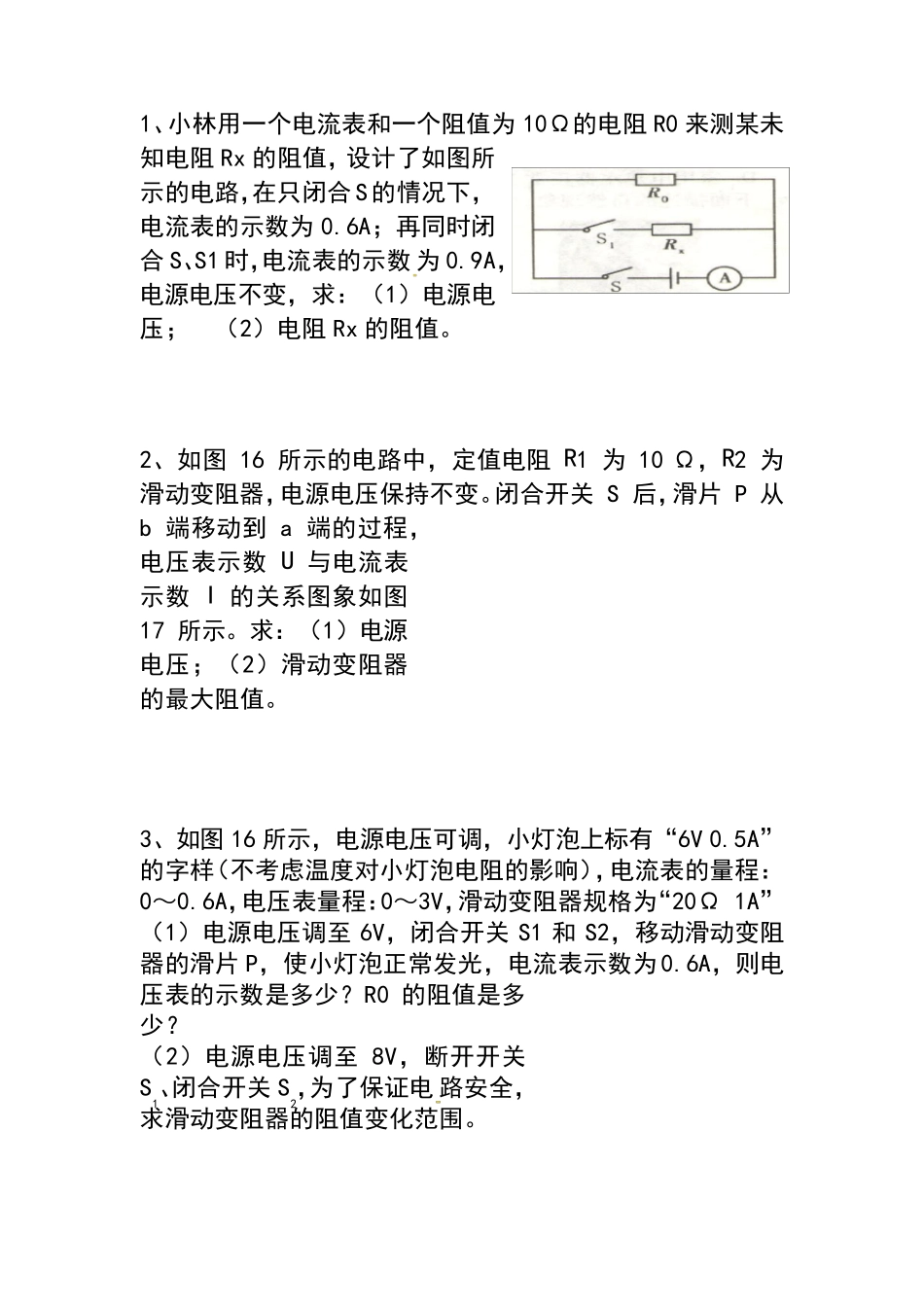

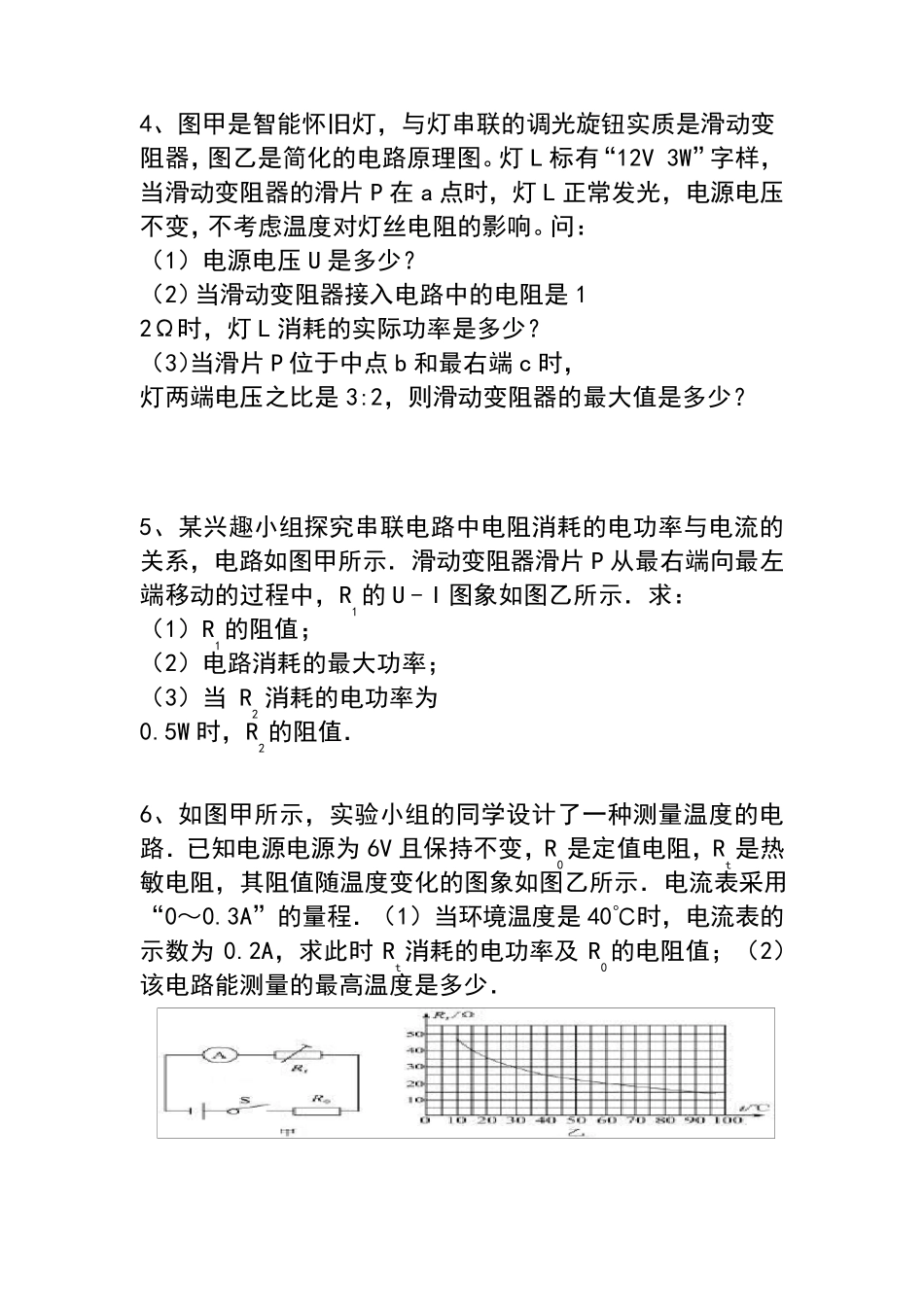

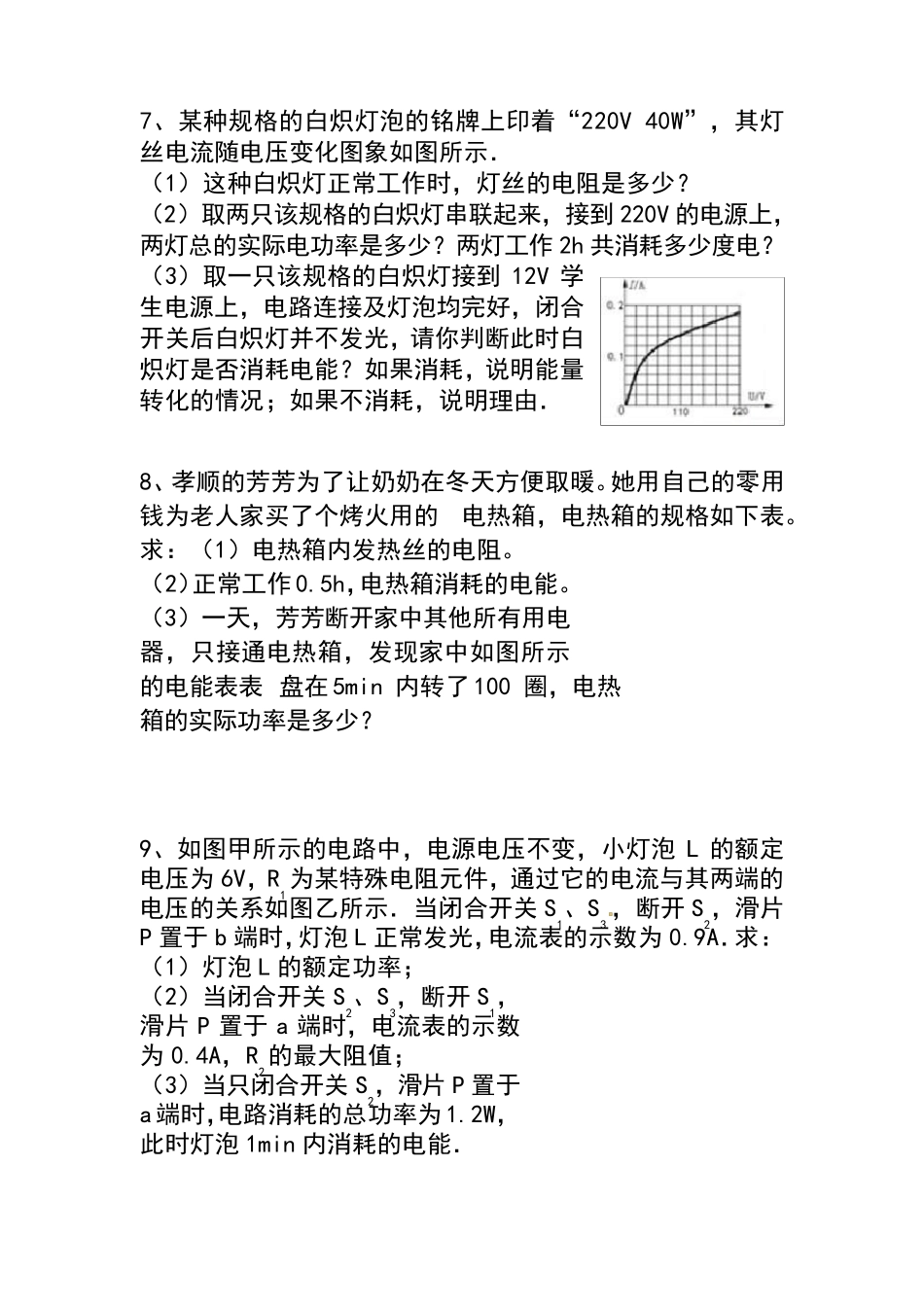

1、小林用一个电流表和一个阻值为10Ω的电阻R0 来测某未知电阻Rx 的阻值,设计了如图所示的电路,在只闭合 S的情况下,电流表的示数为0.6A;再同时闭合 S、S1 时,电流表的示数 为0.9A,电源电压不变,求:(1)电源电压; (2)电阻Rx 的阻值。 2、如图 16 所示的电路中,定值电阻 R1 为 10 Ω,R2 为滑动变阻器,电源电压保持不变。闭合开关 S 后,滑片 P 从 b 端移动到 a 端的过程,电压表示数 U 与电流表示数 I 的关系图象如图 17 所示。求:(1)电源电压;(2)滑动变阻器的最大阻值。 3、如图 16 所示,电源电压可调,小灯泡上标有“6V 0.5A”的字样(不考虑温度对小灯泡电阻的影响),电流表的量程:0~0.6A,电压表量程:0~3V,滑动变阻器规格为“20Ω 1A” (1)电源电压调至 6V,闭合开关 S1 和S2,移动滑动变阻器的滑片 P,使小灯泡正常发光,电流表示数为0.6A,则电压表的示数是多少?R0 的阻值是多少? (2)电源电压调至 8V,断开开关S1、闭合开关 S2,为了保证电路安全,求滑动变阻器的阻值变化范围。 4、图甲是智能怀旧灯,与灯串联的调光旋钮实质是滑动变阻器,图乙是简化的电路原理图。灯L 标有“12V 3W”字样,当滑动变阻器的滑片P 在a 点时,灯L 正常发光,电源电压不变,不考虑温度对灯丝电阻的影响。问: (1)电源电压U 是多少? (2)当滑动变阻器接入电路中的电阻是12Ω时,灯L 消耗的实际功率是多少? (3)当滑片P 位于中点b 和最右端 c 时,灯两端电压之比是3:2,则滑动变阻器的最大值是多少? 5、某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系,电路如图甲所示.滑动变阻器滑片P 从最右端向最左端移动的过程中,R1的U﹣I 图象如图乙所示.求: (1)R1的阻值; (2)电路消耗的最大功率; (3)当R2 消耗的电功率为0.5W 时,R2的阻值. 6、如图甲所示,实验小组的同学设计了一种测量温度的电路.已知电源电源为 6V 且保持不变,R0是定值电阻,Rt是热敏电阻,其阻值随温度变化的图象如图乙所示.电流表采用“0~0.3A”的量程.(1)当环境温度是40℃时,电流表的示数为 0.2A,求此时Rt消耗的电功率及 R0的电阻值;(2)该电路能测量的最高温度是多少. 7、某种规格的白炽灯泡的铭牌上印着“220V 40W”,其灯丝电流随电压变化图象如图所示. (1)这种白炽灯正常工作时,灯丝的电阻是多少? (2)取两只该规格的白炽灯串联起...
