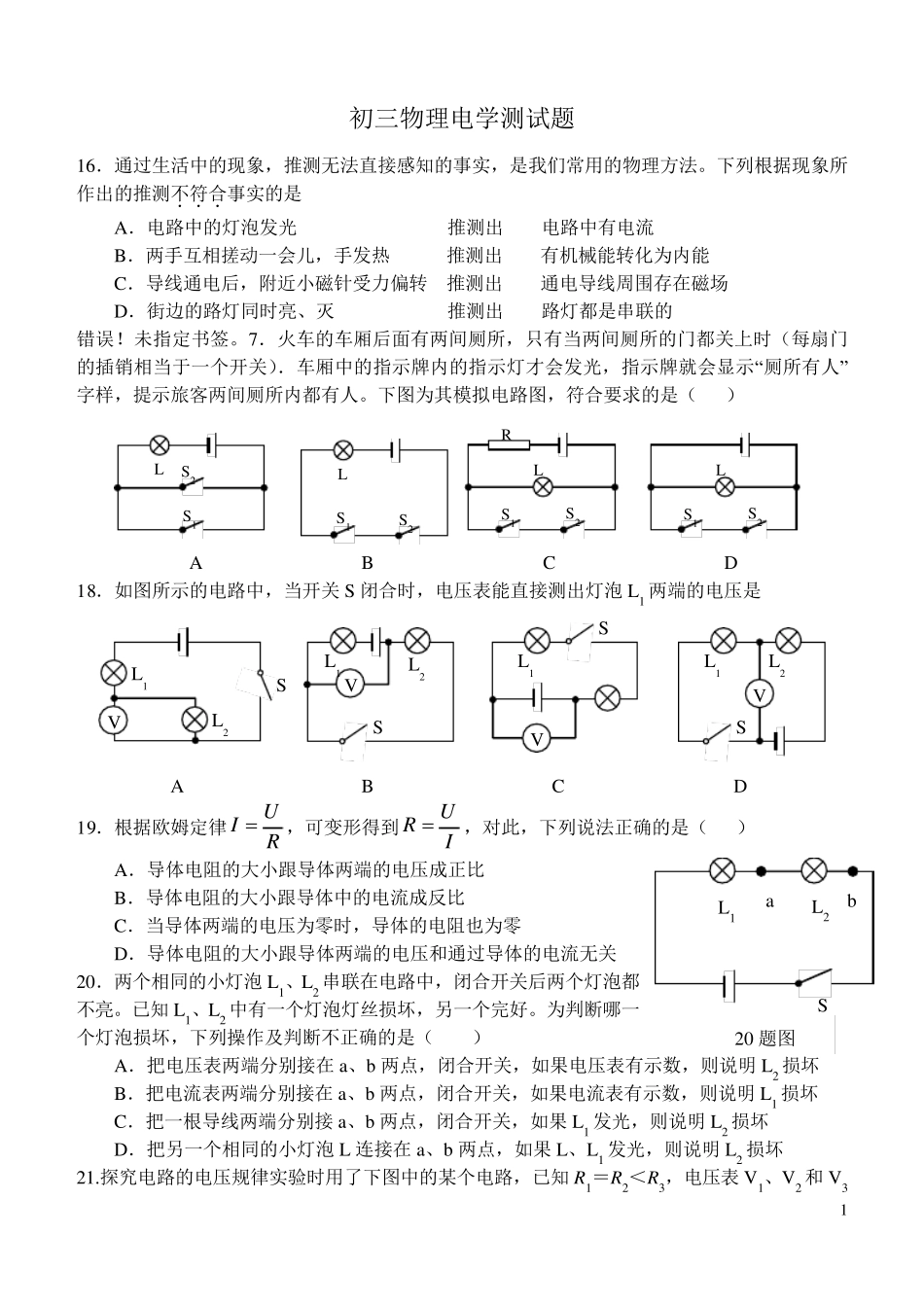

1 L S1 S2 初三物理电学测试题 16．通过生活中的现象，推测无法直接感知的事实，是我们常用的物理方法。下列根据现象所作出的推测不符合．．．事实的是 A．电路中的灯泡发光 推测出 电路中有电流 B．两手互相搓动一会儿，手发热 推测出 有机械能转化为内能 C．导线通电后，附近小磁针受力偏转 推测出 通电导线周围存在磁场 D．街边的路灯同时亮、灭 推测出 路灯都是串联的 错误！未指定书签。7．火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关）．车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提示旅客两间厕所内都有人。下图为其模拟电路图，符合要求的是（ ） A B C D 18．如图所示的电路中，当开关 S 闭合时，电压表能直接测出灯泡L1 两端的电压是 A B C D 19．根据欧姆定律RUI ，可变形得到IUR ，对此，下列说法正确的是（ ） A．导体电阻的大小跟导体两端的电压成正比 B．导体电阻的大小跟导体中的电流成反比 C．当导体两端的电压为零时，导体的电阻也为零 D．导体电阻的大小跟导体两端的电压和通过导体的电流无关 20．两个相同的小灯泡L1、L2 串联在电路中，闭合开关后两个灯泡都不亮。已知L1、L2 中有一个灯泡灯丝损坏，另一个完好。为判断哪一个灯泡损坏，下列操作及判断不正确的是（ ） A．把电压表两端分别接在a、b 两点，闭合开关，如果电压表有示数，则说明 L2 损坏 B．把电流表两端分别接在a、b 两点，闭合开关，如果电流表有示数，则说明 L1 损坏 C．把一根导线两端分别接a、b 两点，闭合开关，如果 L1 发光，则说明 L2 损坏 D．把另一个相同的小灯泡L 连接在a、b 两点，如果 L、L1 发光，则说明 L2 损坏 21.探究电路的电压规律实验时用了下图中的某个电路，已知R1＝R2＜R3，电压表 V1、V2 和 V3L S1 S2 L S1 S2 R L S1 S2 L1 L2 V S S V L1 L2 L1 S V L1 L2 S V S a b L2 L1 20 题图 2 的读数分别为1.0V 、1.5V 和2.5V ．实验时的电路图应是（ ） A B C D 22.如图所示电路，电源电压为3V.当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V.由这—现象可以判断电路的故障是( ) A.灯Ll短路 B.灯L2短路 C.灯Ll开路 D.灯L2开路 23．小波同学为了探究电流跟电阻的关系，在如图所示的情况下，将 A、B 两点间 10Ω 的电阻更换为20Ω 的电...
