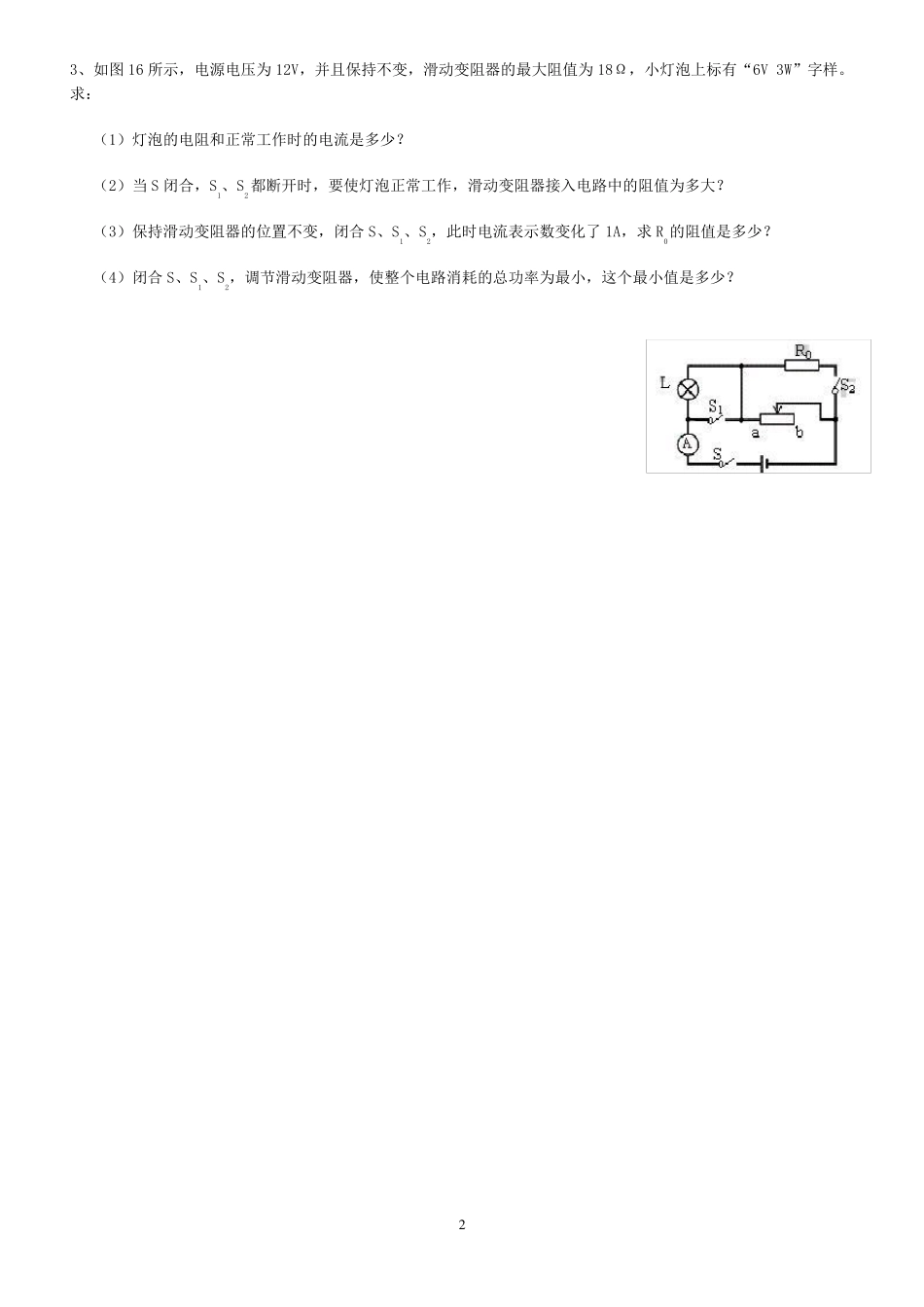

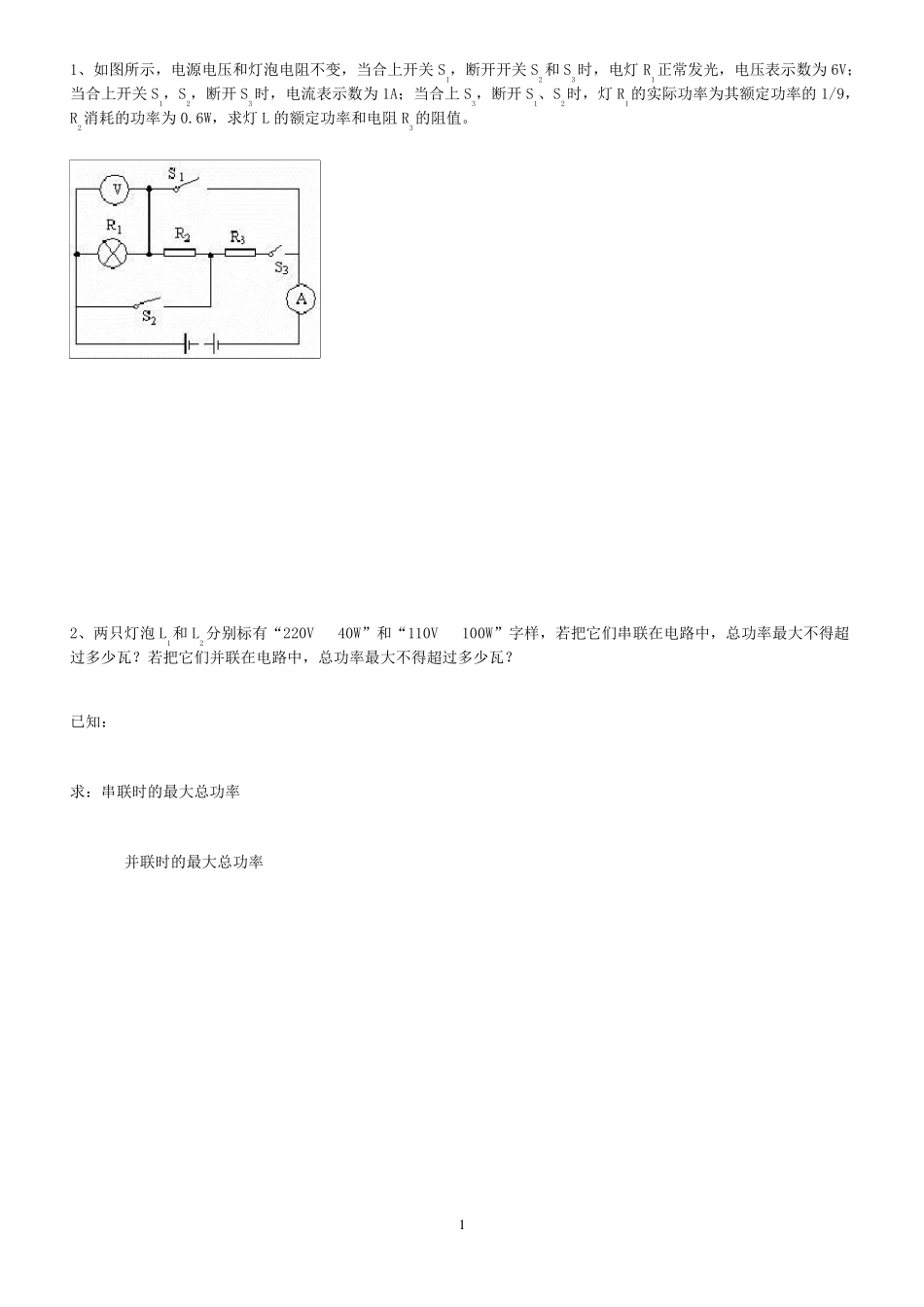

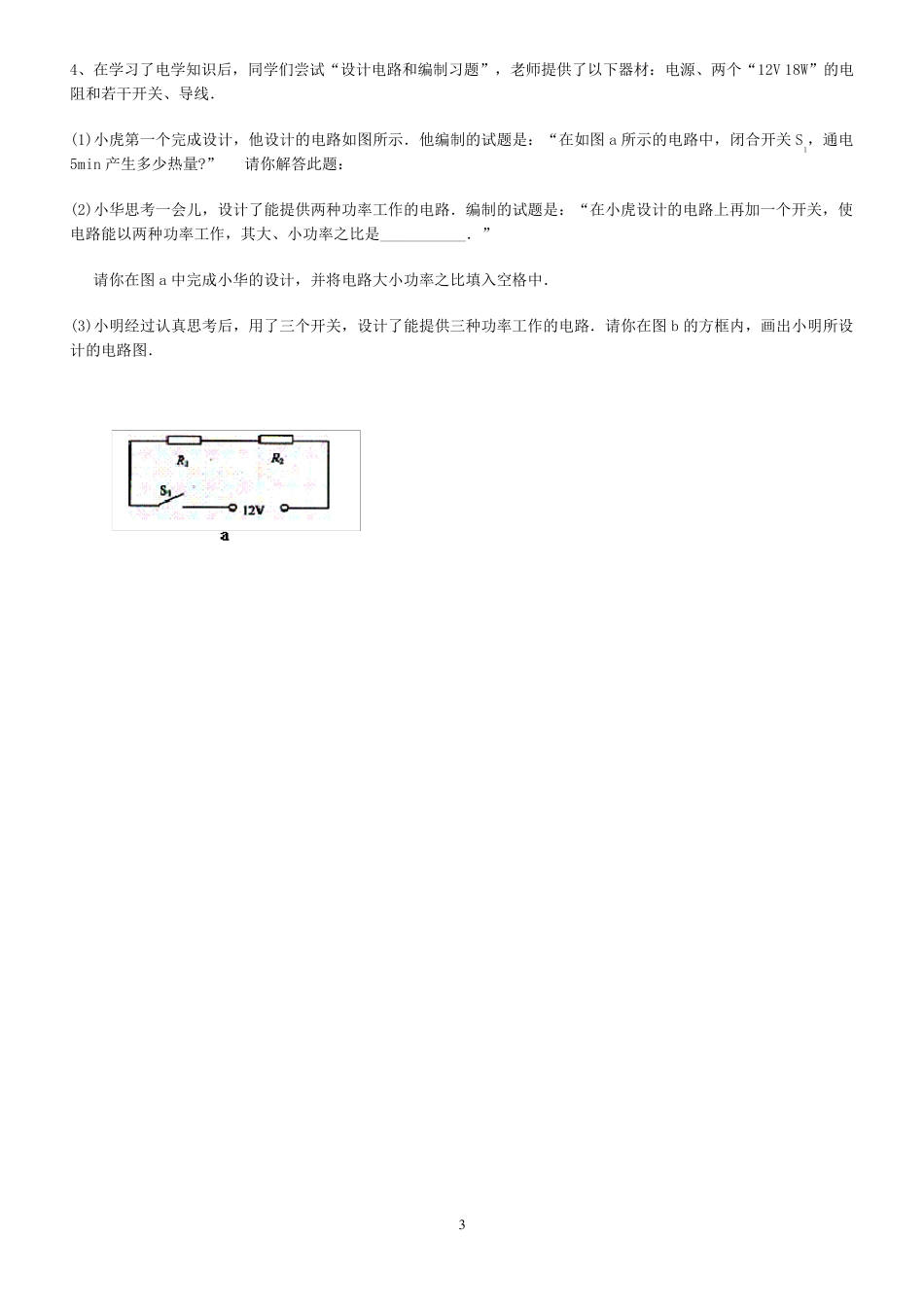

1 1、如图所示,电源电压和灯泡电阻不变,当合上开关S1,断开开关S2和S3时,电灯R1正常发光,电压表示数为6V;当合上开关S1,S2,断开S3时,电流表示数为1A;当合上S3,断开S1、S2时,灯R1的实际功率为其额定功率的1/9,R2消耗的功率为0.6W,求灯L 的额定功率和电阻R3的阻值。 2、两只灯泡L1和L2分别标有“220V 40W”和“110V 100W”字样,若把它们串联在电路中,总功率最大不得超过多少瓦?若把它们并联在电路中,总功率最大不得超过多少瓦? 已知: 求:串联时的最大总功率 并联时的最大总功率 2 3、如图16 所示,电源电压为12V,并且保持不变,滑动变阻器的最大阻值为18Ω,小灯泡上标有“6V 3W”字样。求: (1)灯泡的电阻和正常工作时的电流是多少? (2)当 S 闭合,S1、S2都断开时,要使灯泡正常工作,滑动变阻器接入电路中的阻值为多大? (3)保持滑动变阻器的位置不变,闭合 S、S1、S2,此时电流表示数变化了 1A,求 R0的阻值是多少? (4)闭合 S、S1、S2,调节滑动变阻器,使整个电路消耗的总功率为最小,这个最小值是多少? 3 4、在学习了电学知识后,同学们尝试“设计电路和编制习题”,老师提供了以下器材:电源、两个“12V 18W”的电阻和若干开关、导线. (1)小虎第一个完成设计,他设计的电路如图所示.他编制的试题是:“在如图 a 所示的电路中,闭合开关 S1,通电5min 产生多少热量?” 请你解答此题: (2)小华思考一会儿,设计了能提供两种功率工作的电路.编制的试题是:“在小虎设计的电路上再加一个开关,使电路能以两种功率工作,其大、小功率之比是___________.” 请你在图 a 中完成小华的设计,并将电路大小功率之比填入空格中. (3)小明经过认真思考后,用了三个开关,设计了能提供三种功率工作的电路.请你在图 b 的方框内,画出小明所设计的电路图. 4 5、如图甲所示电路,电源电压为12V,电阻R1的阻值为20Ω,滑动变阻器 R2的最大阻值为100Ω,当开关 S 闭合时,电流表 A 的示数为0.2A。求: (1)电压表 V 的示数; (2)R2消耗的功率; (3)滑动变阻器的滑片 P 移到另一位置时,电压表 V1的示数如图所示乙所示,求此时滑动变阻器 R2接入电路的阻值。 6、在图11 所示的电路中,电源电压为12 伏且不变,电阻R1的阻值为22 欧,滑动变阻器 R2上标有“10W 1A”字样。闭合电键 S,电流表的示数为0.5 安。求: (1)电阻R1两端的电压。 (2)滑动变阻...
