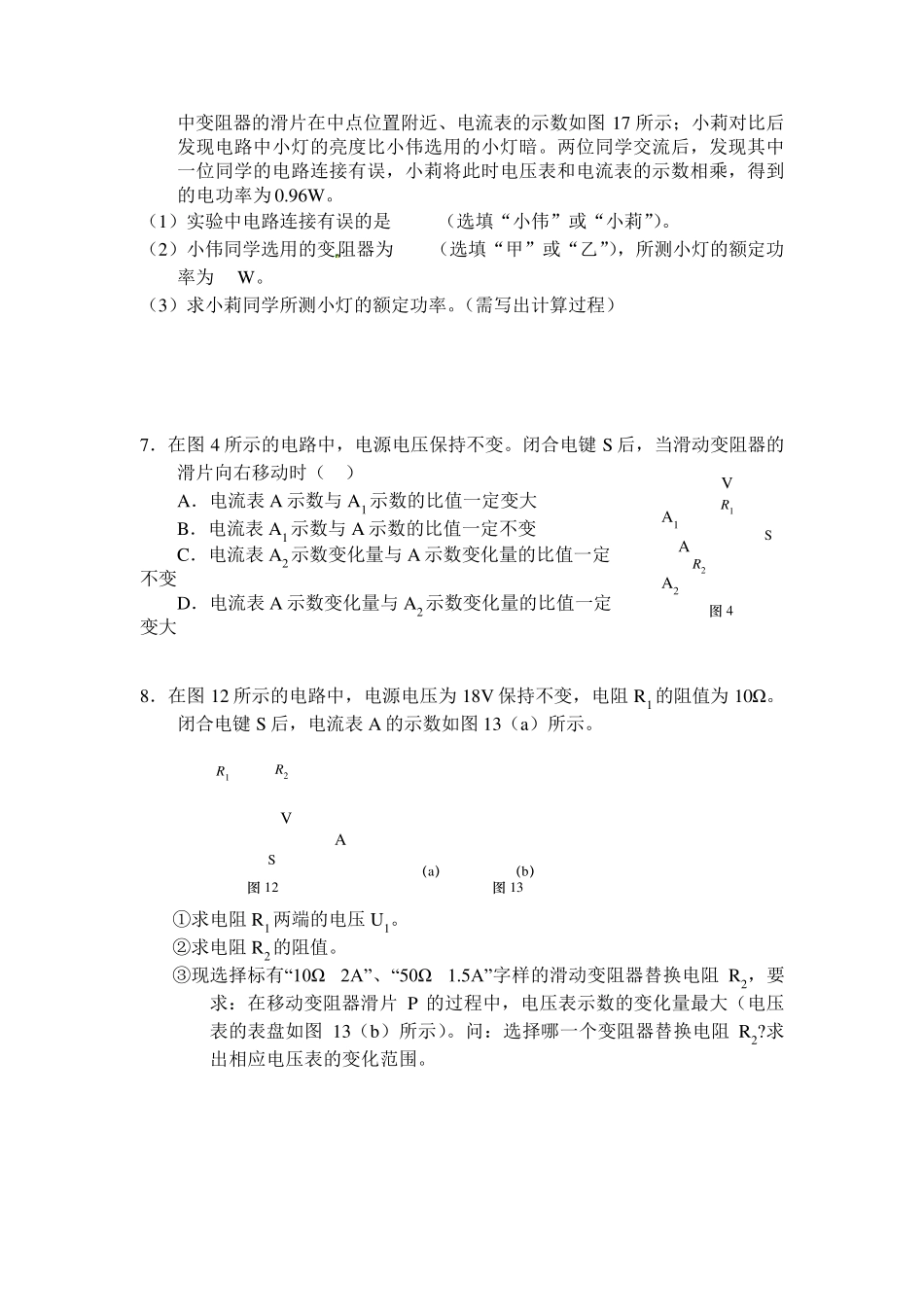

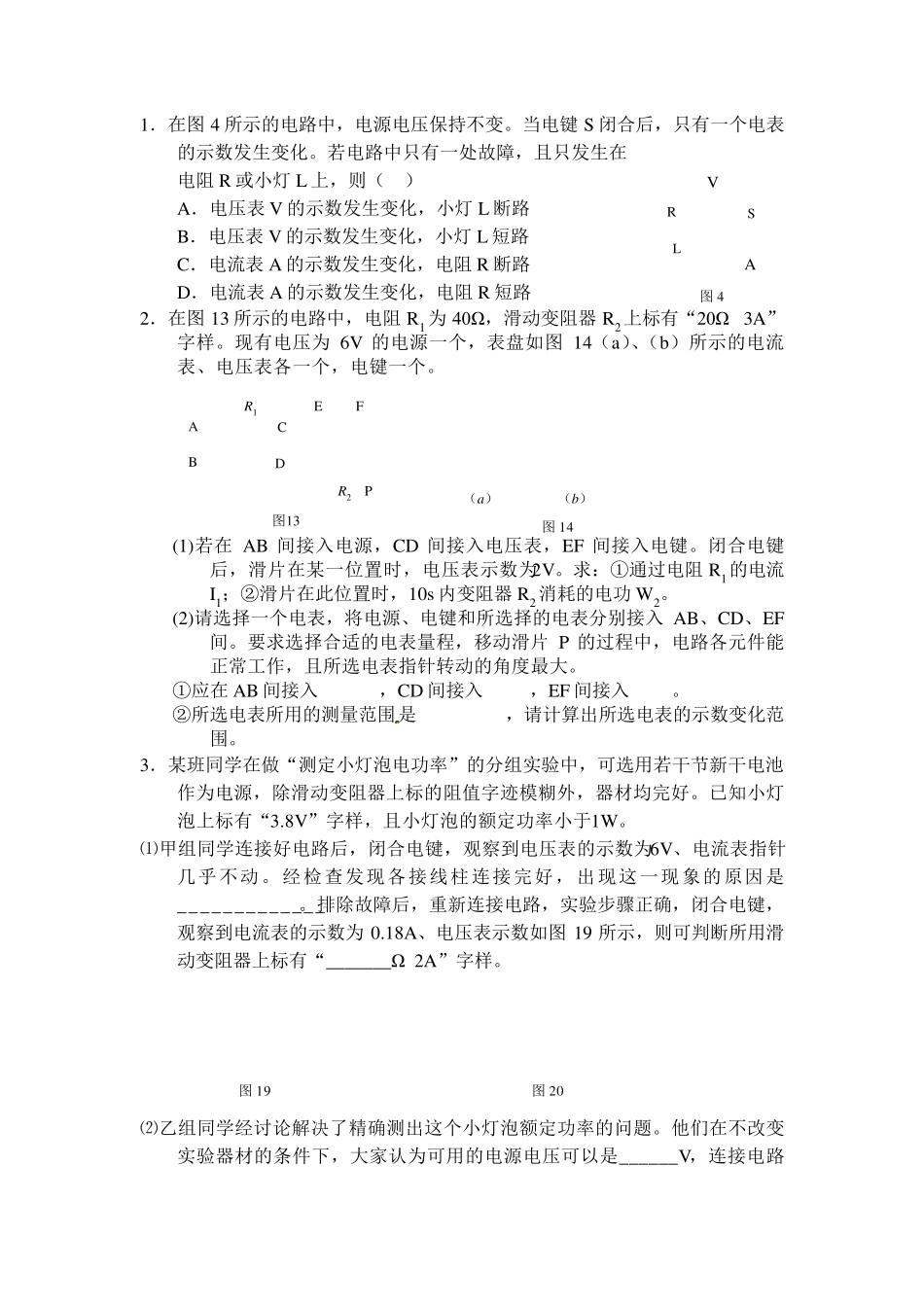

1．在图4 所示的电路中，电源电压保持不变。当电键S 闭合后，只有一个电表的示数发生变化。若电路中只有一处故障，且只发生在电阻R 或小灯L 上，则（ ） A．电压表V 的示数发生变化，小灯L 断路 B．电压表V 的示数发生变化，小灯L 短路 C．电流表A 的示数发生变化，电阻R 断路 D．电流表A 的示数发生变化，电阻R 短路 2．在图13 所示的电路中，电阻R1为40Ω ，滑动变阻器R2上标有“20Ω 3A”字样。现有电压为6V 的电源一个，表盘如图14（a）、（b）所示的电流表、电压表各一个，电键一个。 (1)若在AB 间接入电源，CD 间接入电压表，EF 间接入电键。闭合电键后，滑片在某一位置时，电压表示数为2V。求：①通过电阻R1的电流I1；②滑片在此位置时，10s内变阻器R2消耗的电功 W2。 (2)请选择一个电表，将电源、电键和所选择的电表分别接入 AB、CD、EF间。要求选择合适的电表量程，移动滑片 P 的过程中，电路各元件能正常工作，且所选电表指针转动的角度最大。 ①应在AB 间接入 ，CD 间接入 ，EF 间接入 。 ②所选电表所用的测量范围是 ，请计算出所选电表的示数变化范围。 3．某班同学在做“测定小灯泡电功率”的分组实验中，可选用若干节新干电池作为电源，除滑动变阻器上标的阻值字迹模糊外，器材均完好。已知小灯泡上标有“3.8V”字样，且小灯泡的额定功率小于1W。 ⑴甲组同学连接好电路后，闭合电键，观察到电压表的示数为6V、电流表指针几乎不动。经检查发现各接线柱连接完好，出现这一现象的原因是_____________。排除故障后，重新连接电路，实验步骤正确，闭合电键，观察到电流表的示数为0.18A、电压表示数如图19 所示，则可判断所用滑动变阻器上标有“_______Ω 2A”字样。 ⑵乙组同学经讨论解决了精确测出这个小灯泡额定功率的问题。他们在不改变实验器材的条件下，大家认为可用的电源电压可以是______V，连接电路图19 图20 图14 （a） （b） 图13 F A B C D E R1 R2 P 图4 S L A R V 闭合电键后，移动变阻器的滑片，当小灯正常发光时，此时电流表示数如图20 所示，则小灯泡的额定功率为_____W。 4．在图12（a）所示的电路中，电源电压为12V 不变，电阻R1 的阻值为10Ω，电阻R2的阻值为30Ω。电流表A 的表盘如图12(b)所示。闭合电键S后，求： ①通过电路的电流I。 ②电阻R1消耗的功率P1。 ③现用标有“20Ω 1A”字样的滑动变阻器R3，替换电阻R1 或R2。要求：（a...
