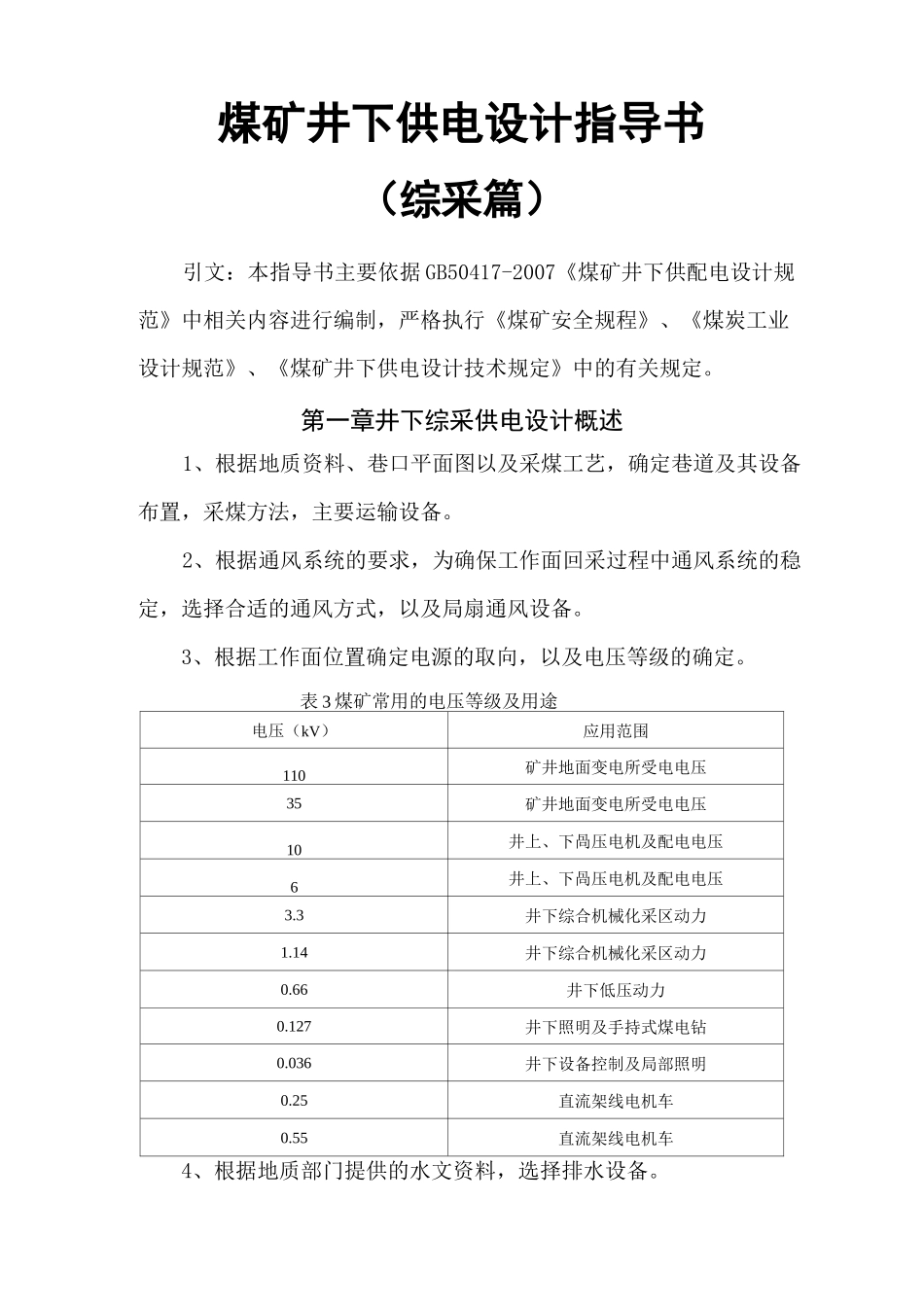

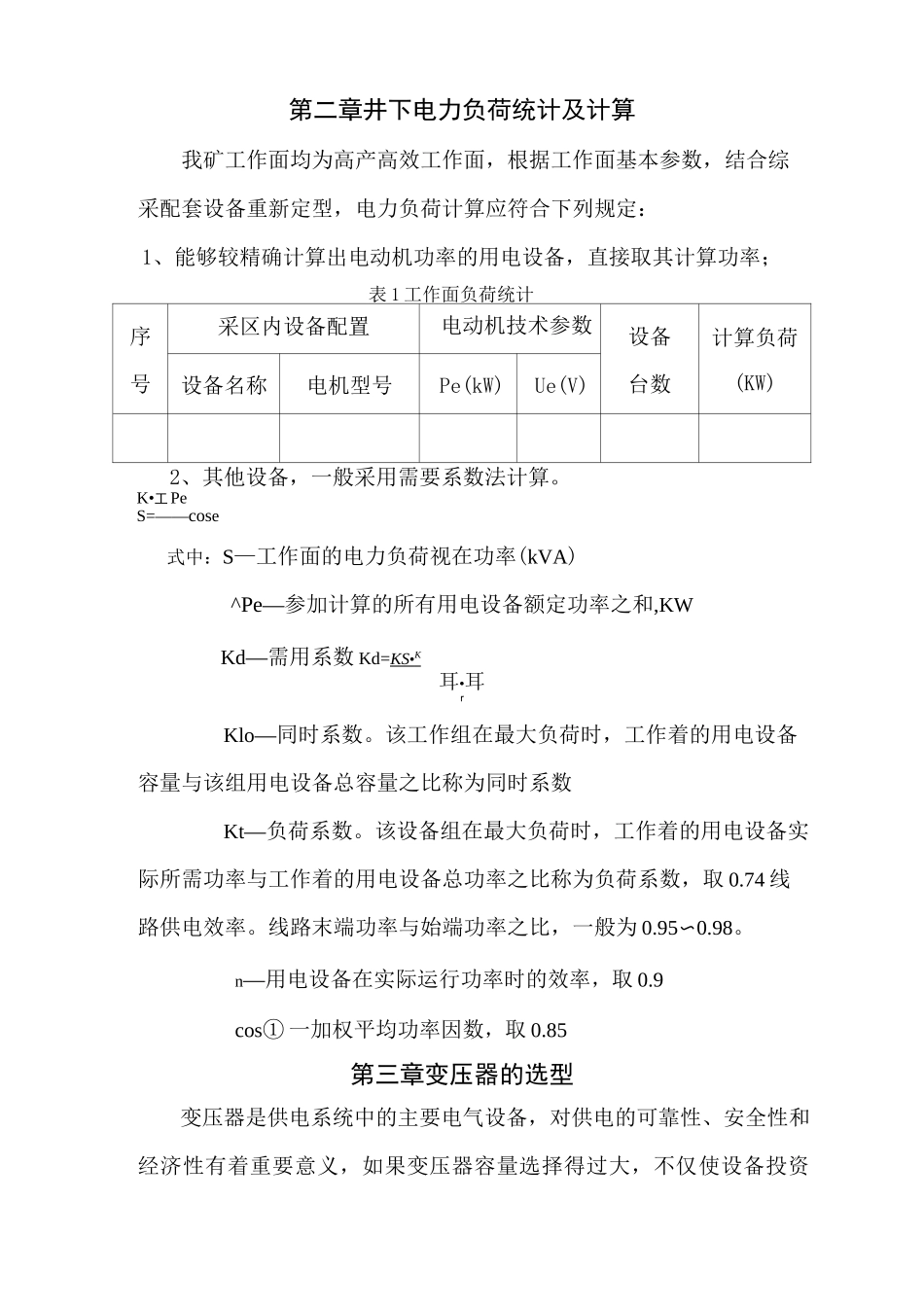

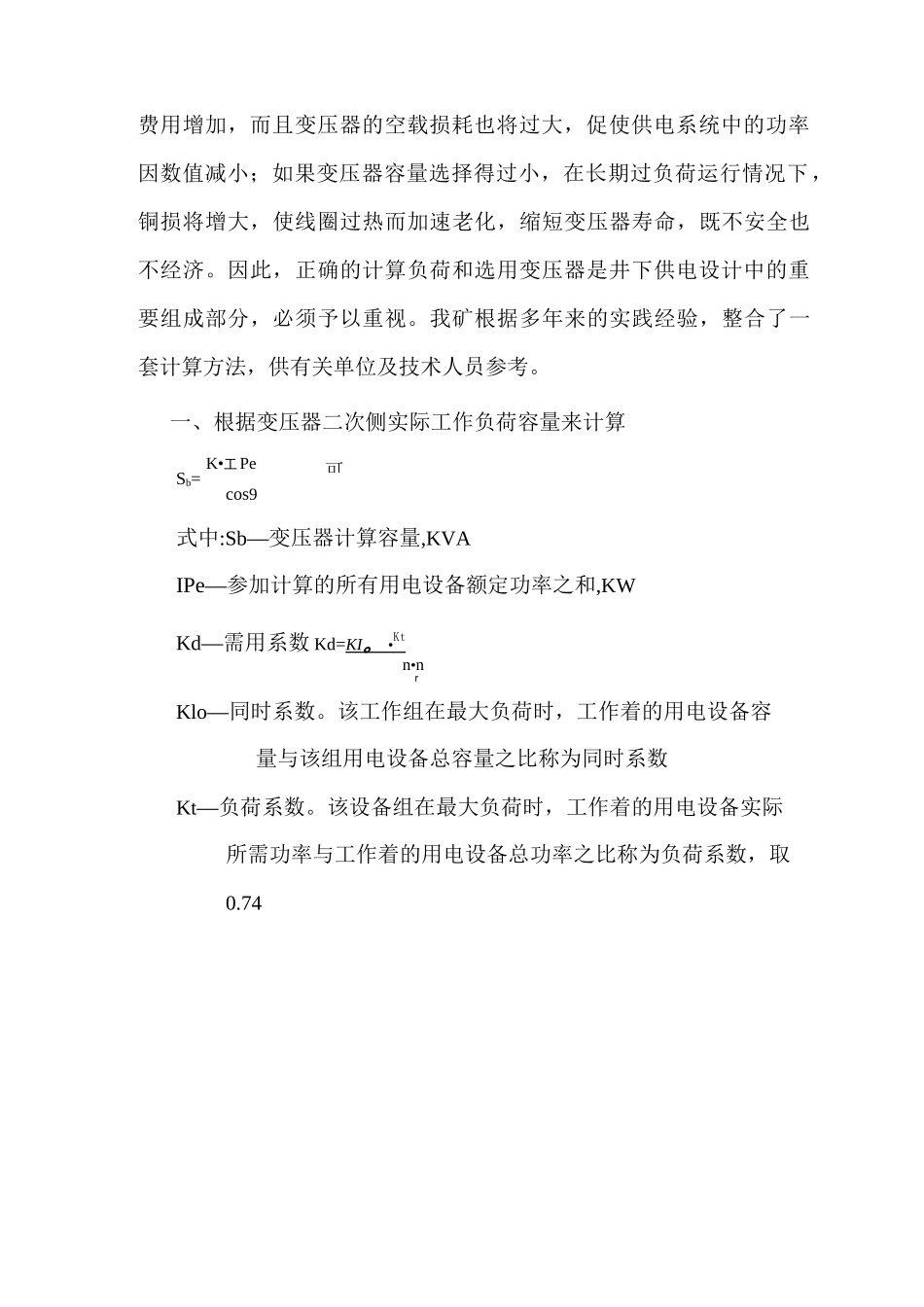

煤矿井下供电设计指导书（综采篇）引文：本指导书主要依据 GB50417-2007《煤矿井下供配电设计规范》中相关内容进行编制，严格执行《煤矿安全规程》、《煤炭工业设计规范》、《煤矿井下供电设计技术规定》中的有关规定。第一章井下综采供电设计概述1、根据地质资料、巷口平面图以及采煤工艺，确定巷道及其设备布置，采煤方法，主要运输设备。2、根据通风系统的要求，为确保工作面回采过程中通风系统的稳定，选择合适的通风方式，以及局扇通风设备。3、根据工作面位置确定电源的取向，以及电压等级的确定。表 3 煤矿常用的电压等级及用途电压（kV）应用范围110矿井地面变电所受电电压35矿井地面变电所受电电压10井上、下咼压电机及配电电压6井上、下咼压电机及配电电压3.3井下综合机械化采区动力1.14井下综合机械化采区动力0.66井下低压动力0.127井下照明及手持式煤电钻0.036井下设备控制及局部照明0.25直流架线电机车0.55直流架线电机车4、根据地质部门提供的水文资料，选择排水设备。第二章井下电力负荷统计及计算我矿工作面均为高产高效工作面，根据工作面基本参数，结合综采配套设备重新定型，电力负荷计算应符合下列规定：1、能够较精确计算出电动机功率的用电设备，直接取其计算功率；表 1 工作面负荷统计序号采区内设备配置电动机技术参数设备台数计算负荷(KW)设备名称电机型号Pe(kW)Ue(V)2、其他设备，一般采用需要系数法计算。K•工 PeS=——cose式中：S—工作面的电力负荷视在功率(kVA)^Pe—参加计算的所有用电设备额定功率之和,KWKd—需用系数 Kd=KS • K 耳•耳rKlo—同时系数。该工作组在最大负荷时，工作着的用电设备容量与该组用电设备总容量之比称为同时系数Kt—负荷系数。该设备组在最大负荷时，工作着的用电设备实际所需功率与工作着的用电设备总功率之比称为负荷系数，取 0.74 线路供电效率。线路末端功率与始端功率之比，一般为 0.95〜0.98。n—用电设备在实际运行功率时的效率，取 0.9cos① 一加权平均功率因数，取 0.85第三章变压器的选型变压器是供电系统中的主要电气设备，对供电的可靠性、安全性和经济性有着重要意义，如果变压器容量选择得过大，不仅使设备投资可费用增加，而且变压器的空载损耗也将过大，促使供电系统中的功率因数值减小；如果变压器容量选择得过小，在长期过负荷运行情况下，铜损将增大，使线圈过热而加速老化，缩短变压器寿命，既不安全也不经济。因此，正确的计算负荷和选用变压器是...
