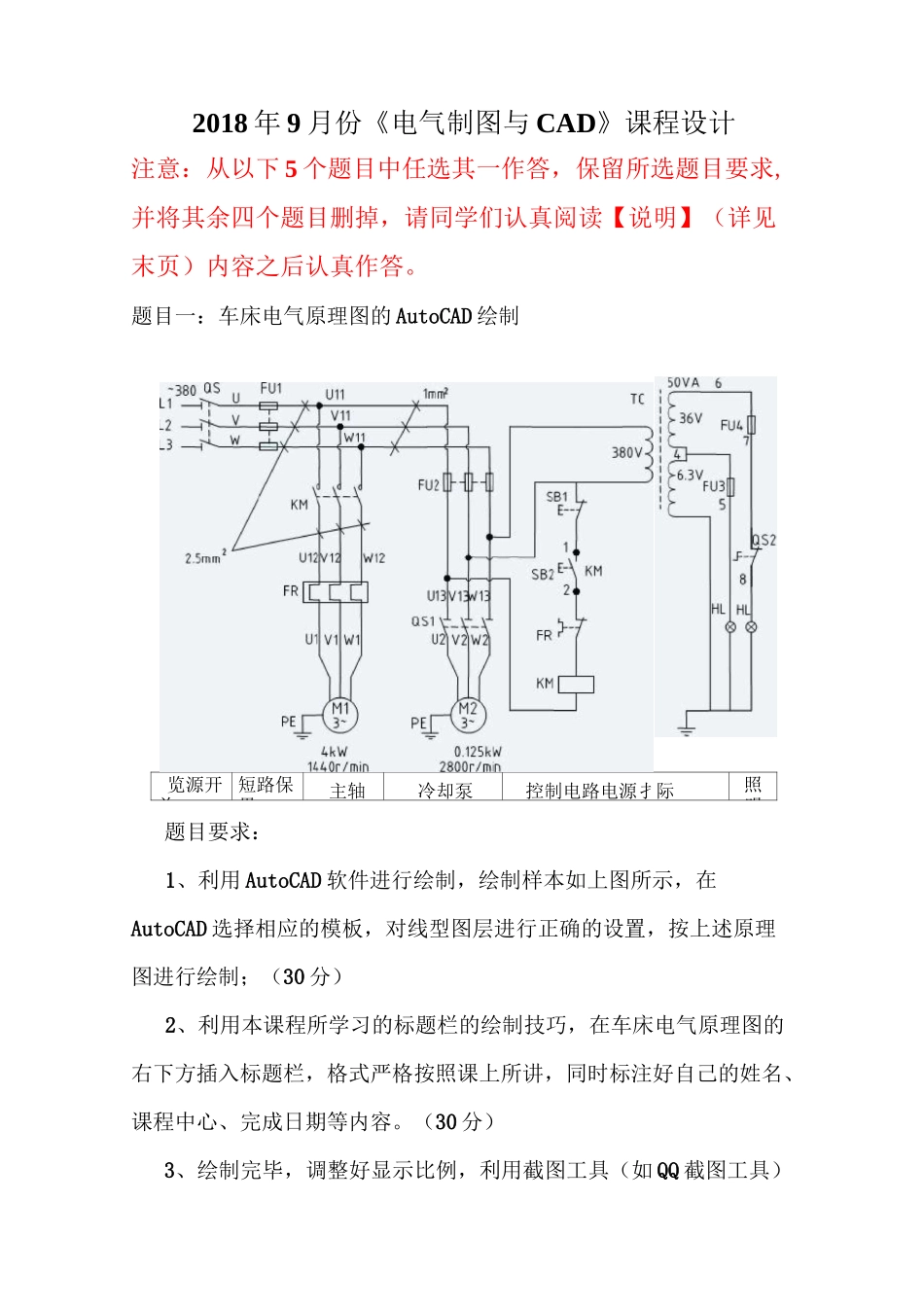

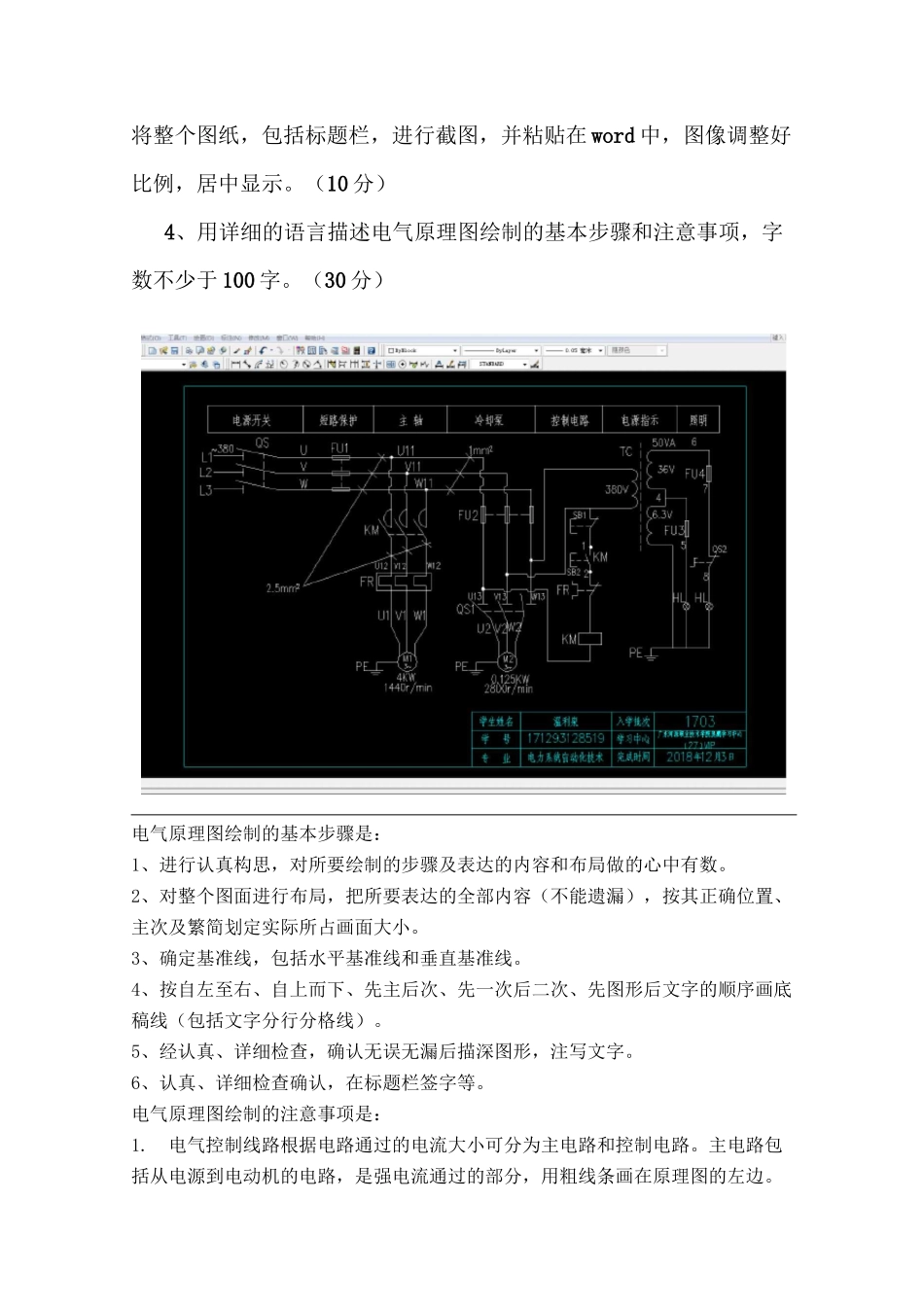

层专年学学&气制图与网络教就计目题目一：车床电气原理图的*AutoCAD 绘制学习中心:次：业：级：号生：辅导教师:完成日期:2018 年 9 月份《电气制图与 CAD》课程设计注意：从以下 5 个题目中任选其一作答，保留所选题目要求,并将其余四个题目删掉，请同学们认真阅读【说明】（详见末页）内容之后认真作答。题目一：车床电气原理图的 AutoCAD 绘制览源开关短路保界主轴冷却泵控制电路电源扌际照明题目要求：1、利用 AutoCAD 软件进行绘制，绘制样本如上图所示，在AutoCAD 选择相应的模板，对线型图层进行正确的设置，按上述原理图进行绘制；（30 分）2、利用本课程所学习的标题栏的绘制技巧，在车床电气原理图的右下方插入标题栏，格式严格按照课上所讲，同时标注好自己的姓名、课程中心、完成日期等内容。（30 分）3、绘制完毕，调整好显示比例，利用截图工具（如 QQ 截图工具）将整个图纸，包括标题栏，进行截图，并粘贴在 word 中，图像调整好比例，居中显示。（10 分）4、用详细的语言描述电气原理图绘制的基本步骤和注意事项，字数不少于 100 字。（30 分）电气原理图绘制的基本步骤是：1、进行认真构思，对所要绘制的步骤及表达的内容和布局做的心中有数。2、对整个图面进行布局，把所要表达的全部内容（不能遗漏），按其正确位置、主次及繁简划定实际所占画面大小。3、确定基准线，包括水平基准线和垂直基准线。4、按自左至右、自上而下、先主后次、先一次后二次、先图形后文字的顺序画底稿线（包括文字分行分格线）。5、经认真、详细检查，确认无误无漏后描深图形，注写文字。6、认真、详细检查确认，在标题栏签字等。电气原理图绘制的注意事项是：1.电气控制线路根据电路通过的电流大小可分为主电路和控制电路。主电路包括从电源到电动机的电路，是强电流通过的部分，用粗线条画在原理图的左边。控制电路是通过弱电流的电路，一般由按钮、电器元件的线圈、接触器的辅助触点、继电器的触点等组成，用细线条画在原理图的右边。2. 电气原理图中，所有电器元件的图形、文字符号必须采用国家规定的统一标准。3. 采用电器元件展开图的画法。同一电器元件的各部件可以不画在一起，但需用同一文字符号标出.若有多个同一种类的电器元件，可在文字符号后加上数字序号，如 KM1 和 KM2 等。4. 所有按钮、触点均按没有外力作用和没有通电时的原始状态画出。5. 控制电路的分支线路，原则上按照动作的先后顺序排列，两线交叉...
