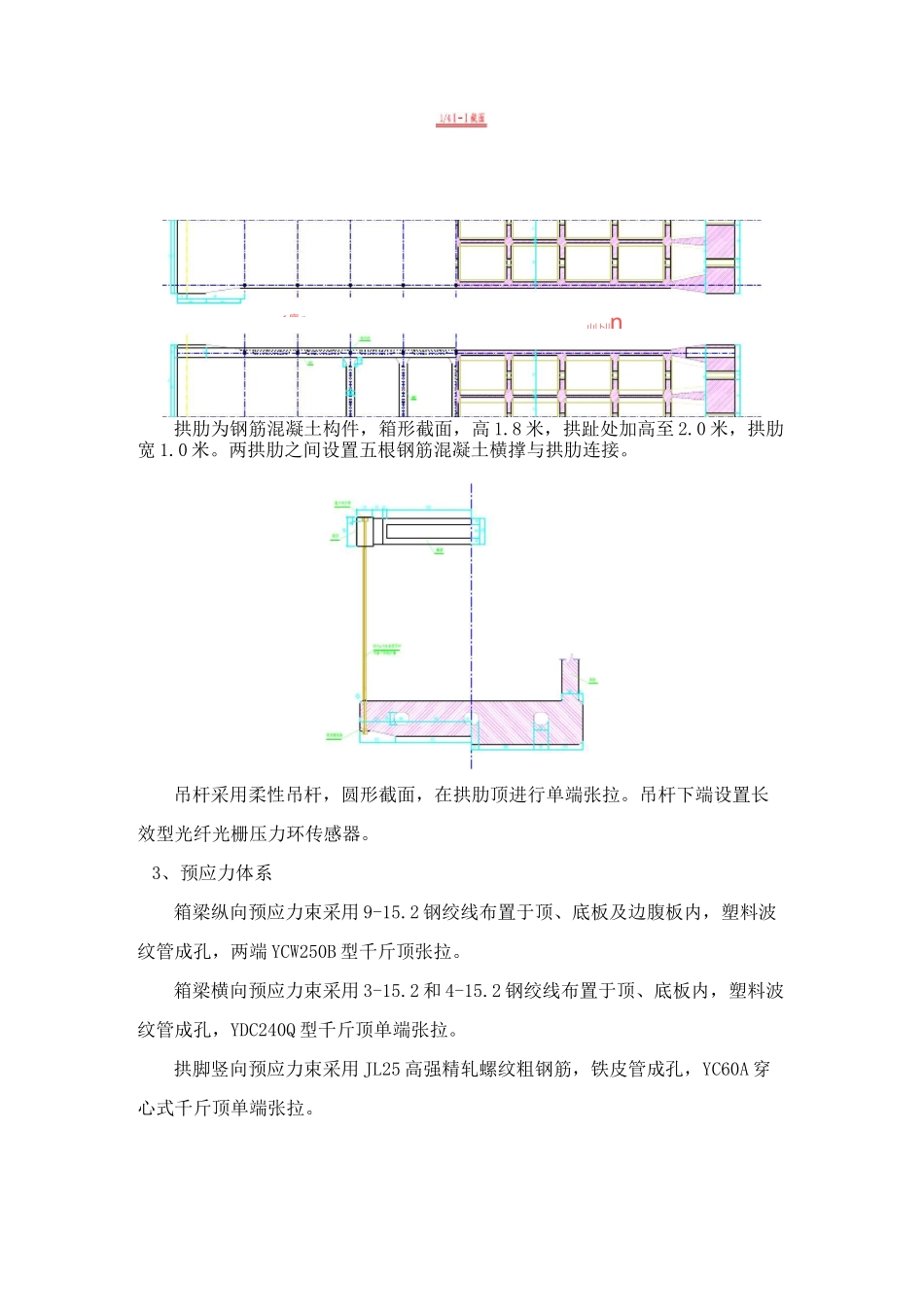

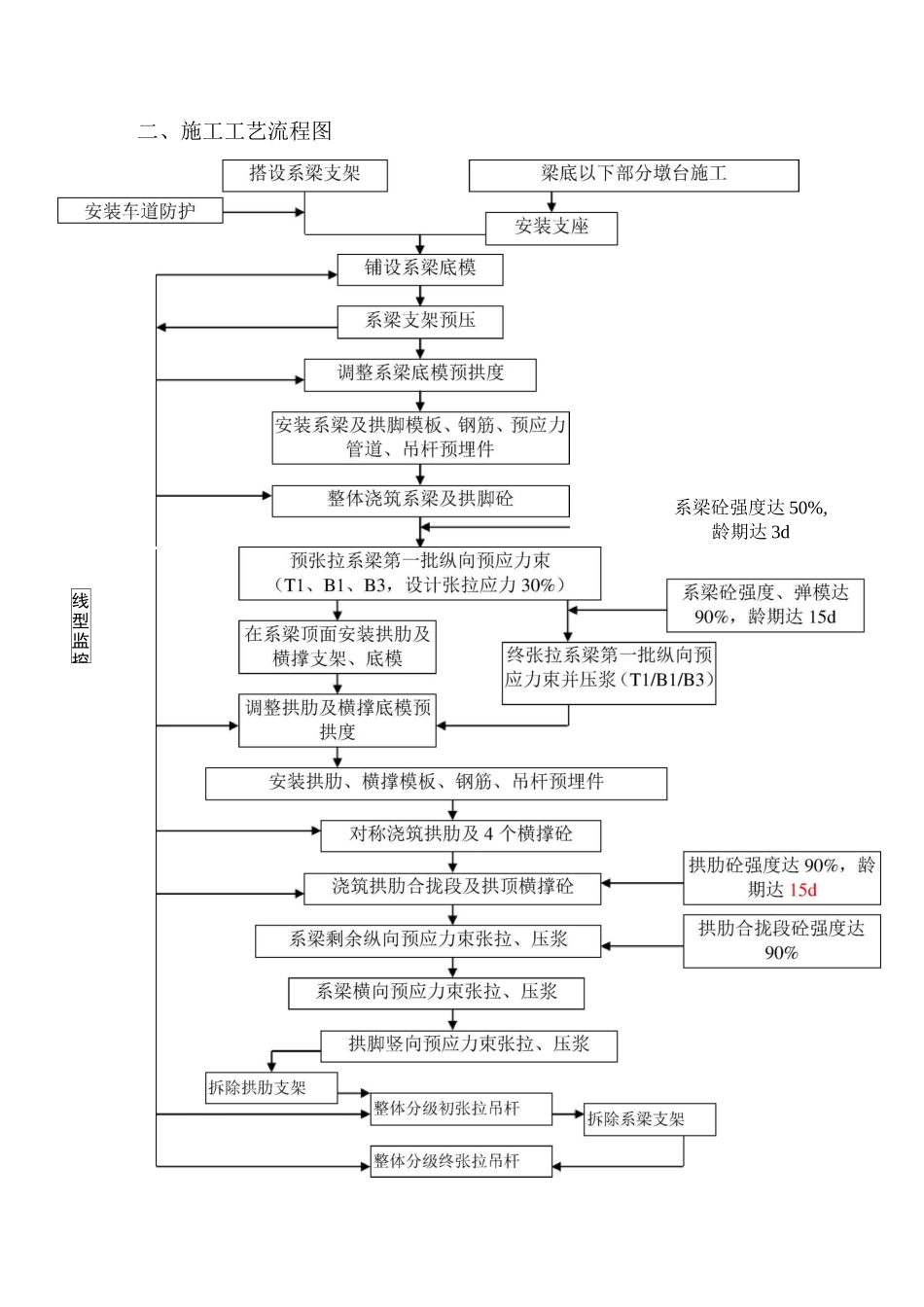

在各吊杆位置设 50cm 厚横隔板,游仙涪江 4 号特大桥 1-56m 系杆拱施工、安全技术交底、工程概况1、桥型布置本系杆拱桥为游仙涪江 4 号特大桥的 174#〜175#墩之间跨越绵江路而设，为一孔预应力钢筋混凝土箱型系杆拱桥。系杆拱设计跨径 Lp=56m，箱梁全长 58m。本系杆拱桥位于 R-3500m 的左曲线（圆曲线段）上，采用曲梁直做，梁部按平分中矢布置；174#、175#梁端在左线中心线上梁缝分别为 10cm 和 15cm,系杆拱段左、右线间距为 4.730m（174#）〜4.722m（175#）。因曲梁直做，桥面防护墙内侧净距加宽至 8.8m，故在 174#墩端 2m 将防护墙与简支梁顺接。2、构造尺寸在箱梁端部设 3.0m 端横梁，横隔板、端横梁及跨中箱室腹板中部设有供检查人员通过的进人孔洞。本桥位于-4.7%。的纵坡上，梁体整体竖转角度为：【-0°16'9.44|心L,|Lj]SL|jLr系梁为单箱三室预应力钢筋混凝土箱梁,1 廖 r山|卜||n拱肋为钢筋混凝土构件，箱形截面，高 1.8 米，拱趾处加高至 2.0 米，拱肋宽 1.0 米。两拱肋之间设置五根钢筋混凝土横撑与拱肋连接。吊杆采用柔性吊杆，圆形截面，在拱肋顶进行单端张拉。吊杆下端设置长效型光纤光栅压力环传感器。3、预应力体系箱梁纵向预应力束采用 9-15.2 钢绞线布置于顶、底板及边腹板内，塑料波纹管成孔，两端 YCW250B 型千斤顶张拉。箱梁横向预应力束采用 3-15.2 和 4-15.2 钢绞线布置于顶、底板内，塑料波纹管成孔，YDC240Q 型千斤顶单端张拉。拱脚竖向预应力束采用 JL25 高强精轧螺纹粗钢筋，铁皮管成孔，YC60A 穿心式千斤顶单端张拉。二、施工工艺流程图系梁砼强度达 50%,龄期达 3d线型监控三、主要环节施工注意事项1、测量放样由于本桥为曲梁直做，在按里程计算好梁轴线端点坐标后，系杆拱其余细部放样按放样点与梁轴端点的平面相对关系进行放样。由于本桥位于-4.7%。的纵坡上，系杆拱结构为整体竖转，在放样不同高程的点位时，先按水平尺寸计算，再考虑竖转影响进行坐标调整后放样。基准平面以跨中箱梁顶面标高为准。2、支撑体系及跨路防护设施① 系梁支撑体系及跨路防护：A、路面范围采用螺旋钢管柱焊接成的三排支墩，上放 2X15m 跨的带加强弦杆贝类片作梁。施工时注意按梁轴线为基准向两侧布置，且支点处必须位于贝雷片的端竖杆。贝雷片拼装好后，必须在主销前端的孔中穿开口销或其他防退构件。因贝雷梁与支墩夹角达 60°，故贝雷梁的横向连接较困难，应采取横向每 3~4 片用角钢...
