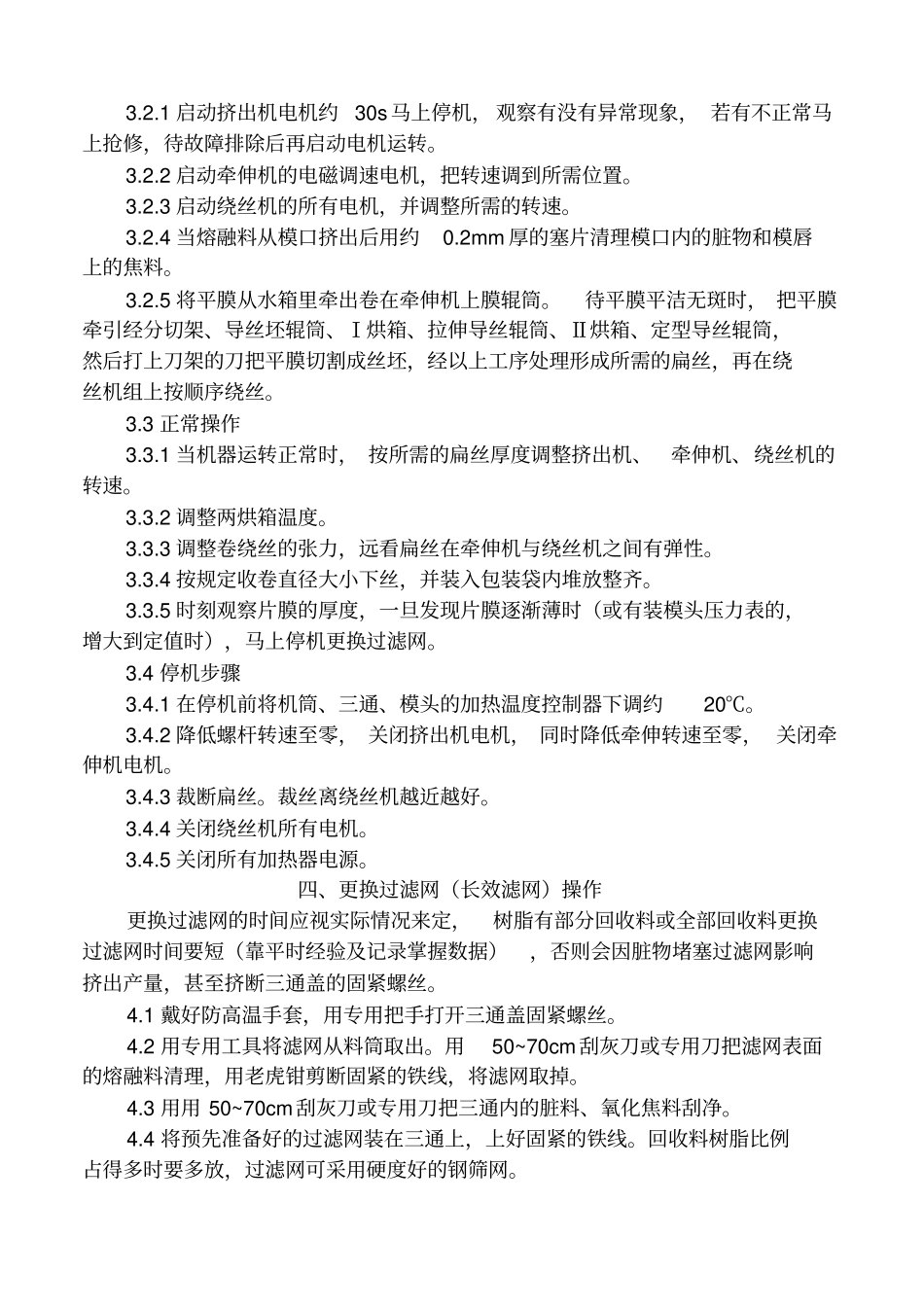

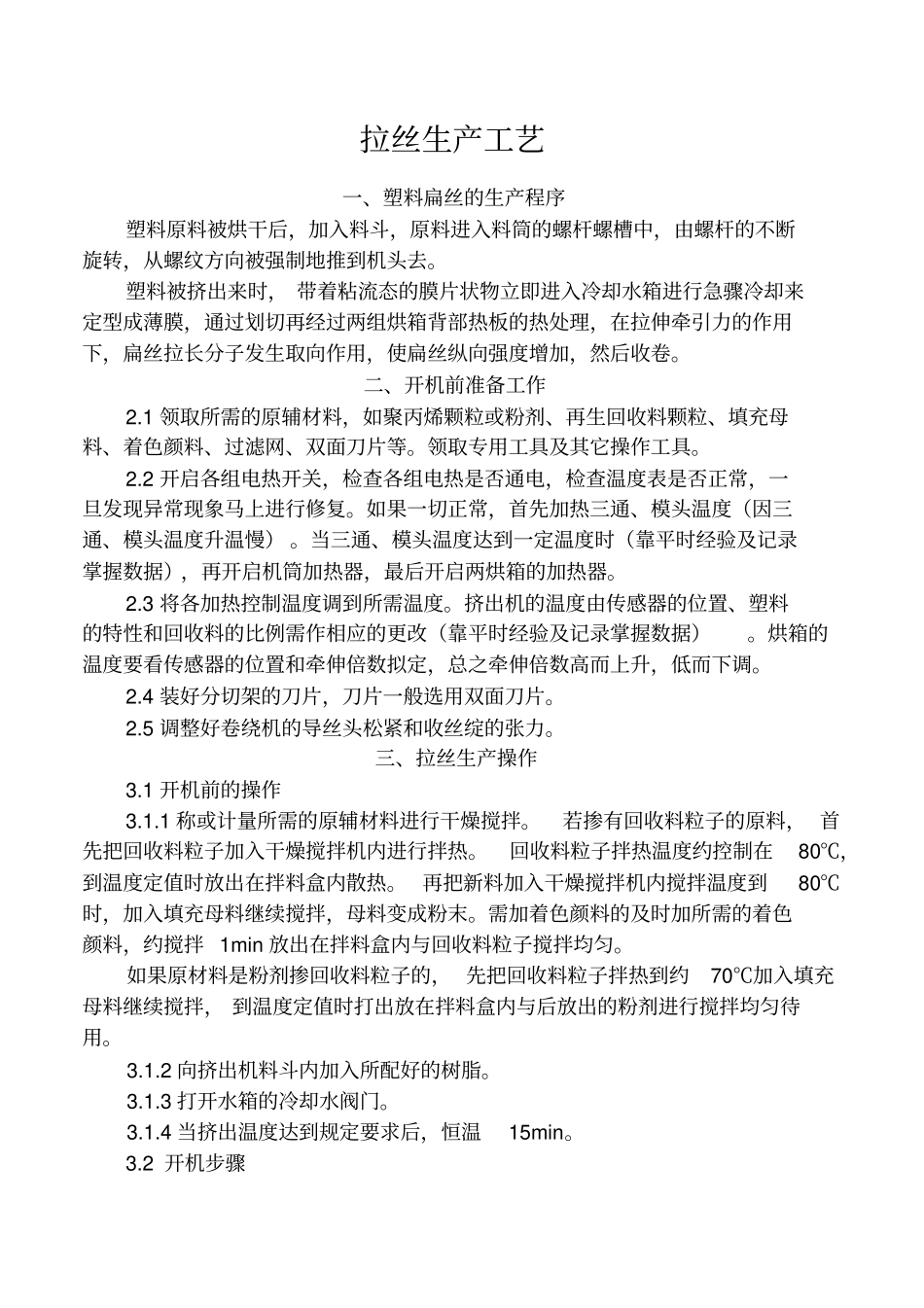

拉丝生产工艺一、塑料扁丝的生产程序塑料原料被烘干后，加入料斗，原料进入料筒的螺杆螺槽中，由螺杆的不断旋转，从螺纹方向被强制地推到机头去。塑料被挤出来时， 带着粘流态的膜片状物立即进入冷却水箱进行急骤冷却来定型成薄膜，通过划切再经过两组烘箱背部热板的热处理，在拉伸牵引力的作用下，扁丝拉长分子发生取向作用，使扁丝纵向强度增加，然后收卷。二、开机前准备工作2.1 领取所需的原辅材料，如聚丙烯颗粒或粉剂、再生回收料颗粒、填充母料、着色颜料、过滤网、双面刀片等。领取专用工具及其它操作工具。2.2 开启各组电热开关，检查各组电热是否通电，检查温度表是否正常，一旦发现异常现象马上进行修复。如果一切正常，首先加热三通、模头温度（因三通、模头温度升温慢） 。当三通、模头温度达到一定温度时（靠平时经验及记录掌握数据），再开启机筒加热器，最后开启两烘箱的加热器。2.3 将各加热控制温度调到所需温度。挤出机的温度由传感器的位置、塑料的特性和回收料的比例需作相应的更改（靠平时经验及记录掌握数据）。烘箱的温度要看传感器的位置和牵伸倍数拟定，总之牵伸倍数高而上升，低而下调。2.4 装好分切架的刀片，刀片一般选用双面刀片。2.5 调整好卷绕机的导丝头松紧和收丝绽的张力。三、拉丝生产操作3.1 开机前的操作3.1.1 称或计量所需的原辅材料进行干燥搅拌。若掺有回收料粒子的原料， 首先把回收料粒子加入干燥搅拌机内进行拌热。回收料粒子拌热温度约控制在80℃，到温度定值时放出在拌料盒内散热。 再把新料加入干燥搅拌机内搅拌温度到80℃时，加入填充母料继续搅拌，母料变成粉末。需加着色颜料的及时加所需的着色颜料，约搅拌 1min 放出在拌料盒内与回收料粒子搅拌均匀。如果原材料是粉剂掺回收料粒子的， 先把回收料粒子拌热到约70℃加入填充母料继续搅拌， 到温度定值时打出放在拌料盒内与后放出的粉剂进行搅拌均匀待用。3.1.2 向挤出机料斗内加入所配好的树脂。3.1.3 打开水箱的冷却水阀门。3.1.4 当挤出温度达到规定要求后，恒温15min。3.2 开机步骤3.2.1 启动挤出机电机约30s马上停机， 观察有没有异常现象， 若有不正常马上抢修，待故障排除后再启动电机运转。3.2.2 启动牵伸机的电磁调速电机，把转速调到所需位置。3.2.3 启动绕丝机的所有电机，并调整所需的转速。3.2.4 当熔融料从模口挤出后用约0.2mm 厚的塞片清理模口内的脏物和模唇上的焦料。3.2.5 将平膜从水箱里牵出卷在...
