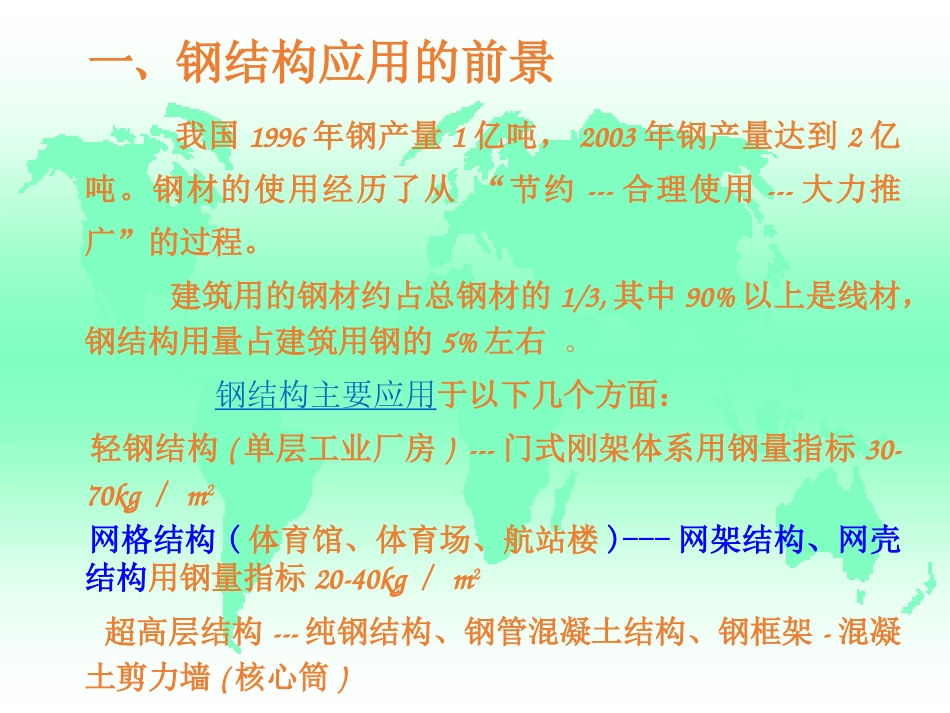

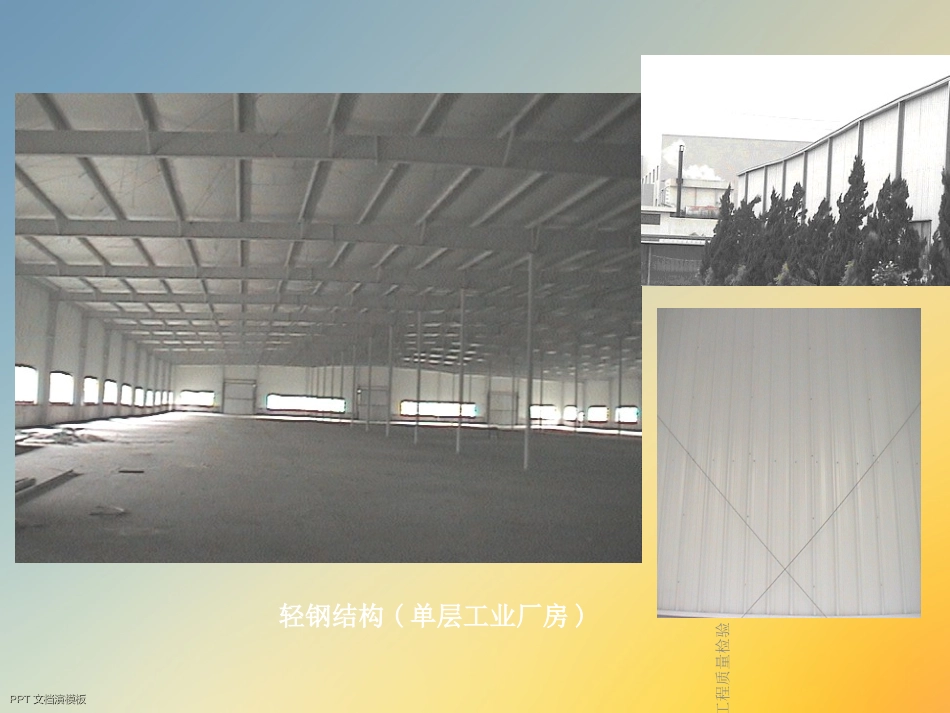

24/10/20钢结构工程质量检验PPTPPT文档演模板文档演模板钢结构工程质量检验钢结构工程质量检验PPTPPT文档演模板文档演模板一、钢结构应用的前景我国1996年钢产量1亿吨，2003年钢产量达到2亿吨。钢材的使用经历了从“节约---合理使用---大力推广”的过程。建筑用的钢材约占总钢材的1/3,其中90%以上是线材，钢结构用量占建筑用钢的5%左右。钢结构主要应用于以下几个方面：轻钢结构(单层工业厂房)---门式刚架体系用钢量指标30-70kg／m2网格结构(体育馆、体育场、航站楼)---网架结构、网壳结构用钢量指标20-40kg／m2超高层结构---纯钢结构、钢管混凝土结构、钢框架-混凝土剪力墙(核心筒)钢结构工程质量检验PPTPPT文档演模板文档演模板轻钢结构(单层工业厂房)钢结构工程质量检验PPTPPT文档演模板文档演模板鸟巢平面尺寸：340m×290m，结构厚11m，可容纳10万观众由24榀平面桁架组成的空间梁系结构。钢结构工程质量检验PPTPPT文档演模板文档演模板水立方游泳馆平面尺寸：170m×170m，高度30m多面体空间结构。(外立面为充气结构--0.03个大气压)屋盖有11种网格，屋盖厚7.2m；墙面有19种网格。节点采用焊接球节点。钢结构工程质量检验PPTPPT文档演模板文档演模板安徽某体育馆--屋盖采用空间网架结构整个体育馆的主体结构由32榀框架组成，主框架外围直径为95.6m，一层、四层径向框架梁和五层C轴环向梁（直径为80m）施加预应力，二层、三层径向框架梁未施加预应力。钢结构工程质量检验PPTPPT文档演模板文档演模板浙江黄龙体育中心体育场为这国目前跨度较大的斜拉网壳,两塔柱间的距离达250米,每块月牙形网壳上弦面上巧妙地设置了九道稳定索。(用钢量80㎏/㎡)钢结构工程质量检验PPTPPT文档演模板文档演模板台北101：世界第一高楼总高508m(建筑高420.5m)建筑面积28.9m2。总用钢量14000t。内钢筋混凝土核心筒，外钢框架。吉隆坡双子塔(88层)总高452m。上海金茂大厦(88层)总高420m,内钢筋混凝土核心筒，外钢骨混凝土柱。台北101大厦钢结构工程质量检验PPTPPT文档演模板文档演模板钢结构工程质量检验PPTPPT文档演模板文档演模板三三、、钢结构检测的主要内容钢结构中所用的构件一般是由钢厂批量生产，需有合格证明，因此材料的强度及化学成分是有良好保证的。工程检测的重点在于安装、拼接过程中产生的质量问题。钢结构工程中主要的检测内容有：(1)构件尺寸及平整度的检测；(2)构件表面缺陷的检测；(3)连接(焊接、螺栓连接)的检测；(4)钢材锈蚀检测；(5)防火涂层厚度检测。如果钢材无出厂合格证明，或对其质量有怀疑，则应增加钢材的力学性能试验，必要时再检测其化学成分。钢结构工程质量检验PPTPPT文档演模板文档演模板术语1、零件组成部件或构件的最小单元，如节点板、翼缘板等。2、部件由若干零件组成的单元，如焊接H型钢、牛腿等。3、构件由零件或由零件和部件组成的钢结构基本单元，如梁、柱、支撑等。4、小拼单元钢网架结构安装工程中，除散件之外的最小安装单元，一般分平面桁架和锥体两种类型。5、中拼单元钢网架结构安装工程中，由散件之外的最小安装单元组成的安装单元，一般分条状和块状两种类型。钢结构工程质量检验PPTPPT文档演模板文档演模板6、预拼装为检验构件是否满足安装质量要求而进行的拼装。7、焊钉（栓钉）焊接将焊钉（栓钉）一端与板件（或管件）表面接触通电引弧，待接触面熔化后，给焊钉（栓钉）一定压力完成焊接的方法。8、环境温度制作或安装时现场的温度。钢结构工程质量检验PPTPPT文档演模板文档演模板原材料及成品进场-钢材（主控项目）1、钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定标准的要求。检查数量：全数检查检验方法：检查质量合格证明文件、中文标志及检验报告等。说明：近些年，钢铸件在钢结构（特别是大跨度空间钢结构）中的应用逐渐增加，故对其规格和质量提出明确规定是完全必要的。另外，各国进口钢材标准不尽相同，所以规定对进品钢材应按设计和合同规定的标准验收。本条为强制性条文。钢结构工程质量检验PPTPPT文档演模板文档演模板2、对属于下列情况之一的钢材，应进行抽样复验，其...
